TLV1117LV33DCYR 800mA LDO 3.3V Фиксированный выход 1% Точность Низкое отключение напряжение Сверхпоток и теплозащита -40°C до 125°C Стабильность с керамическими конденсаторами SOT-223 Пакет

TLV1117LV33DCYR 800 мА LDO 3,3 В Фиксированный выход 1% Точность Низкое падение напряжения Защита от перегрузки по току и перегрева -40°C to 125°C Стабилен с керамическими конденсаторами Корпус SOT-223

Особенности

• Типичная точность: 1,5%

• Низкий ток покоя: 100 мкА (максимум) – в 500 раз ниже, чем у стандартных устройств 1117

• VIN: от 2 В до 5,5 В – Абсолютный максимум VIN: 6 В

• Стабилен при выходном токе 0 мА

• Низкое падение напряжения: 455 мВ при 1 А для VOUT = 3,3 В

• Высокий PSRR: 65 дБ при 1 кГц

• Минимальный указанный предел тока: 1,1 А

• Стабилен с экономичными керамическими конденсаторами: – С ESR 0 Ом

• Диапазон температур: –40°C to +125°C

• Тепловое отключение и защита от перегрузки по току

• Для прямой замены с улучшенной функциональностью см. TLV761

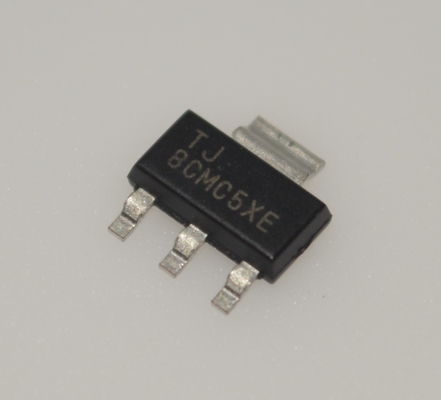

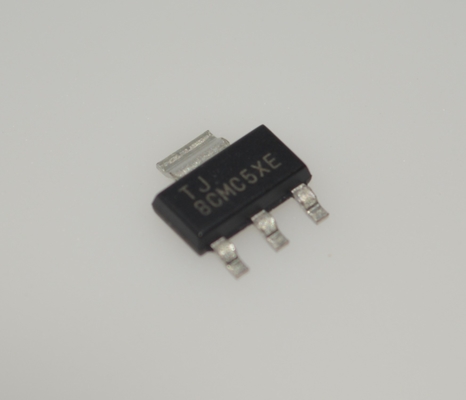

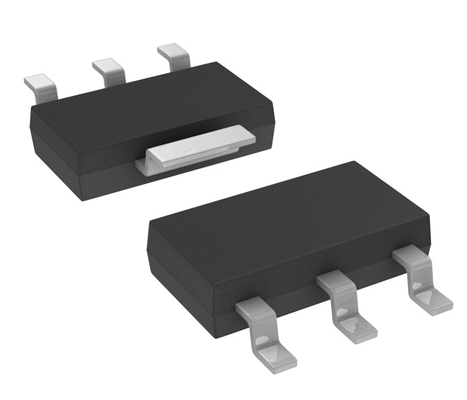

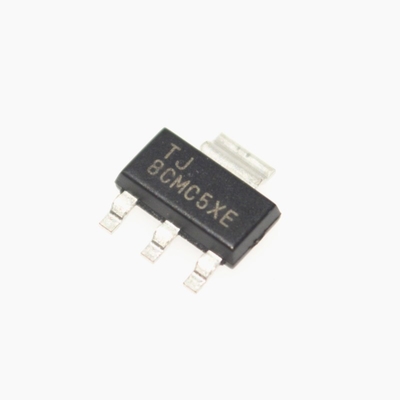

• Доступен в корпусе SOT-223

Применения

• Телеприставки

• Телевизоры и мониторы

• Периферийные устройства ПК, ноутбуки, материнские платы

• Модемы и другие продукты связи

• Пострегулирование импульсных источников питания

Описание

Линейный регулятор с низким падением напряжения (LDO) TLV1117LV представляет собой версию популярного регулятора напряжения TLV1117 с низким входным напряжением.

TLV1117LV — это устройство с чрезвычайно низким энергопотреблением, которое потребляет в 500 раз меньший ток покоя, чем традиционные регуляторы напряжения 1117, что делает устройство предназначенным для применений, требующих очень низкого тока в режиме ожидания. LDO TLV1117LV также стабилен при токе нагрузки 0 мА; нет минимального требования к нагрузке, что делает устройство хорошим выбором для применений, где регулятор должен питать очень небольшие нагрузки в режиме ожидания в дополнение к большим токам порядка 1 А во время нормальной работы. TLV1117LV обеспечивает отличные переходные характеристики по линии и нагрузке, что приводит к очень небольшим провалам и выбросам выходного напряжения, когда требование к току нагрузки изменяется с менее чем 1 мА до более чем 500 мА.

Прецизионный band-gap и усилитель ошибки обеспечивают точность 1,5%. Очень высокое отношение подавления пульсаций (PSRR) позволяет использовать устройство для пострегулирования после импульсного регулятора. Другие ценные функции включают низкий выходной шум и низкое падение напряжения.

Устройство внутренне компенсировано, чтобы быть стабильным с конденсаторами с эквивалентным последовательным сопротивлением (ESR) 0 Ом. Эти ключевые преимущества позволяют использовать экономичные керамические конденсаторы небольшого размера. При желании также можно использовать экономичные конденсаторы, имеющие более высокие напряжения смещения и снижение номинальных характеристик по температуре.

ИНФОРМАЦИЯ

Чертеж
