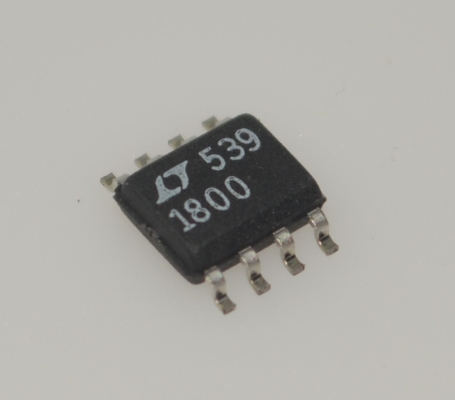

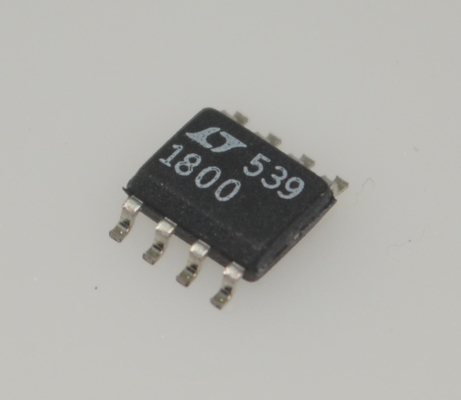

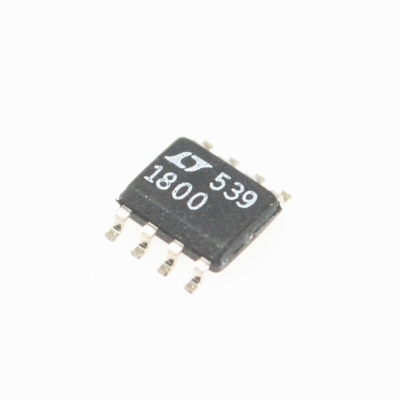

LT1800CS8 Высокоскоростной операционный усилитель 100 МГц, скорость нарастания 400 В/мкс, низкое смещение 3,5 мВ, выход Rail-to-Rail, питание от 5 В до ±5 В, входной ток 7 нА, компактный корпус SOIC-8 для фильтров/драйверов АЦП

LT1800CS8 Высокоскоростной операционный усилитель 100 МГц, скорость нарастания 400 В/µс, низкое смещение 3,5 мВ, выход Rail-to-Rail, питание от 5 В до ±5 В, 7 нА IB, компактный SOIC-8 для фильтров/драйверов АЦП

ОСОБЕННОСТИ

n Произведение коэффициента усиления на полосу пропускания: 80 МГц

n Диапазон синфазного входного сигнала включает обе шины питания

n Выходное напряжение изменяется от шины к шине

n Низкий ток покоя: макс. 2 мА

n Напряжение смещения входа: макс. 350μВ

n Ток смещения входа: макс. 250 нА

n Низкий уровень шума по напряжению: 8,5 нВ/√Гц

n Скорость нарастания: 25 В/µс

n Коэффициент подавления синфазного сигнала: 105 дБ

n Коэффициент подавления помех по питанию: 97 дБ

n Усиление с разомкнутым контуром: 85 В/мВ

n Диапазон рабочих температур: от –40°C до 85°C

n Доступен в корпусах SO с 8 выводами и ThinSOT™ с 5 выводами (1 мм)

ПРИМЕНЕНИЯ

n Обработка сигналов низкой частоты, высокой частоты

n Управление аналого-цифровыми преобразователями

n Буферные усилители Rail-to-Rail

n Активные фильтры

n Драйвер видеосигнала

ОПИСАНИЕ

LT®1800 - это маломощный, высокоскоростной операционный усилитель с входом и выходом rail-to-rail с превосходными характеристиками по постоянному току. LT1800 отличается сниженным током потребления, более низким напряжением смещения входа, более низким током смещения входа и более высоким усилением по постоянному току, чем другие устройства с сопоставимой полосой пропускания.

LT1800 имеет входной диапазон, включающий обе шины питания, и выход, который изменяется в пределах 20 мВ от любой шины питания, чтобы максимизировать динамический диапазон сигнала в приложениях с низким напряжением питания.

LT1800 сохраняет свои характеристики при напряжении питания от 2,3 В до 12,6 В и специфицирован при напряжении питания 3 В, 5 В и ±5 В. Входы могут управляться за пределами шин питания без повреждения или изменения фазы выхода.

LT1800 доступен в корпусе SO с 8 выводами со стандартной разводкой выводов операционного усилителя и в корпусе TSOT-23 с 5 выводами. Для сдвоенных и счетверенных версий LT1800 см. техническое описание LT1801/LT1802. LT1800 можно использовать в качестве замены многих операционных усилителей для улучшения диапазона вход/выход и производительности.

ИНФОРМАЦИЯ

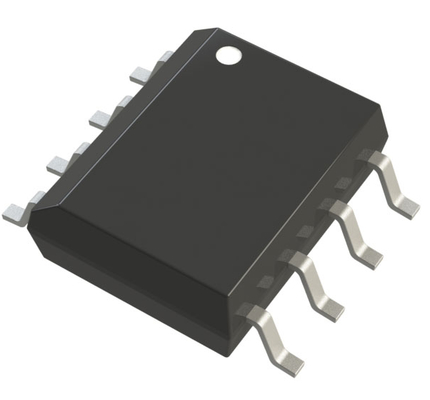

Чертеж
