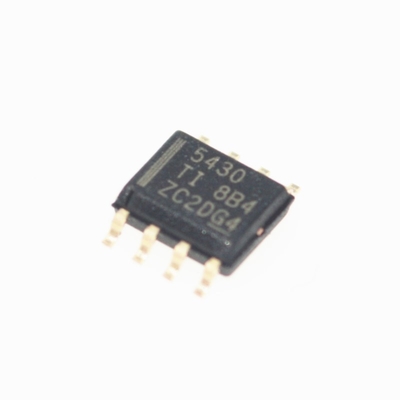

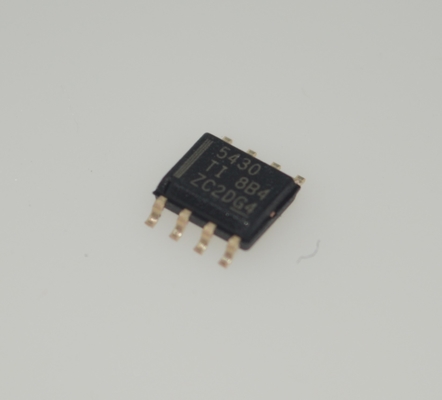

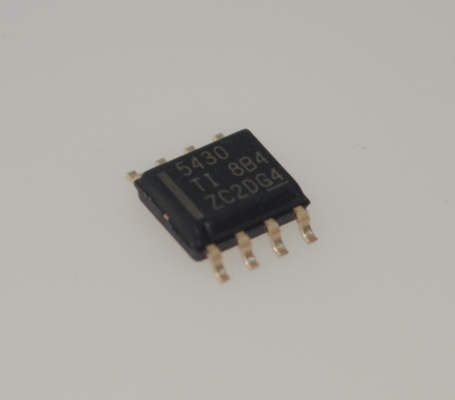

TPS5430DDAR 3A 5,5-36 В Широкий входной понижающий преобразователь 500 кГц, высокая эффективность (до 95%), внутренняя компенсация, сигнал Power Good, тепловая/UVLO защита, корпус SOIC-8

TPS5430DDAR 3A 5,5-36 В Широкодиапазонный понижающий преобразователь 500 кГц, высокая эффективность (до 95%), внутренняя компенсация, сигнал Power Good, тепловая/UVLO защита, корпус SOIC-8

Особенности

• Широкий диапазон входного напряжения:–TPS5430: от 5,5 В до 36 В–TPS5431: от 5,5 В до 23 В

• Непрерывный выходной ток до 3 А (пиковый 4 А)

• Высокая эффективность до 95% обеспечивается встроенным MOSFET-переключателем 100 мΩ

• Широкий диапазон выходного напряжения: регулируется до 1,22 В с начальной точностью 1,5%

• Внутренняя компенсация минимизирует количество внешних компонентов

• Фиксированная частота переключения 500 кГц для небольшого размера фильтра

• Улучшенное регулирование линии и переходная характеристика за счет прямой связи по входному напряжению

• Система защищена ограничением по току, защитой от перенапряжения и тепловым отключением

•–Диапазон рабочих температур от -40°C до 125°C

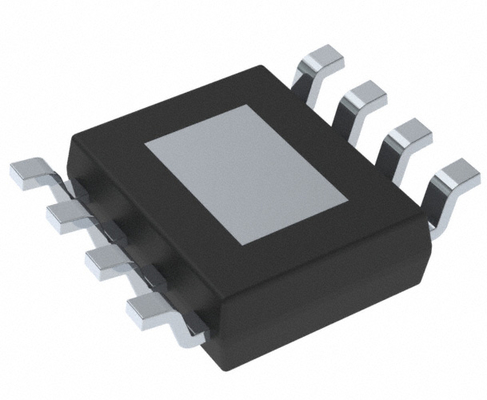

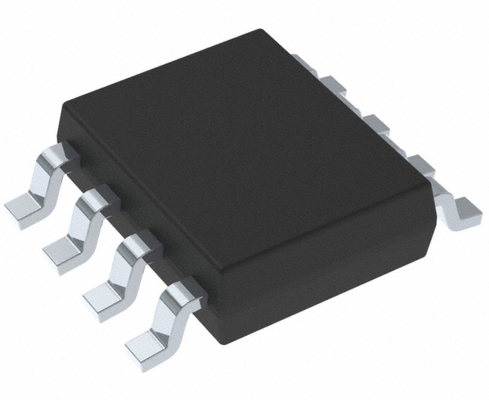

• Доступен в небольшом термоулучшенном 8-контактном корпусе SO PowerPAD™ для интегральных схем

Применения

• Бытовая электроника: приставки, DVD-плееры, ЖК-дисплеи

• Промышленные и автомобильные источники питания

• Зарядные устройства, источники питания для мощных светодиодов

• Распределенные системы питания 12 В и 24 В

Описание

TPS543x - это ШИМ-преобразователь с высоким выходным током, который интегрирует низкоомный, верхний N-канальный MOSFET. Вместе с перечисленными функциями на подложке находятся высокопроизводительный усилитель ошибки напряжения, обеспечивающий высокую точность регулирования напряжения в переходных режимах; схема блокировки при пониженном напряжении для предотвращения запуска до тех пор, пока входное напряжение не достигнет 5,5 В; внутренняя схема плавного пуска для ограничения пусковых токов; и схема прямой связи по напряжению для улучшения переходной характеристики. С помощью вывода ENA ток потребления в режиме отключения снижается до 15 мкА (типичное значение). Другие функции включают активный высокий сигнал разрешения, ограничение по току, защиту от перенапряжения и тепловое отключение. Чтобы уменьшить сложность конструкции и количество внешних компонентов, контур обратной связи TPS543x компенсируется внутренне. TPS5431 предназначен для работы от шин питания до 23 В. TPS5430 регулирует широкий спектр источников питания, включая шину 24 В.

Устройство TPS543x доступно в термоулучшенном, простом в использовании 8-контактном корпусе SOIC PowerPAD для интегральных схем. TI предоставляет оценочные модули и программный инструмент Designer для оказания помощи в быстром достижении высокопроизводительных конструкций источников питания для соответствия агрессивным циклам разработки оборудования.

ИНФОРМАЦИЯ

Чертеж
