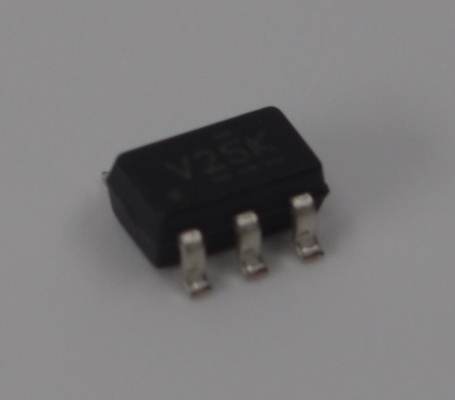

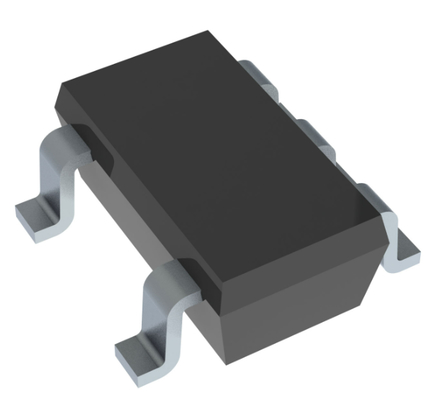

SN74CBTLV1G125DBVR 1-канальный переключатель низкого напряжения <5Ω Сопротивление в режиме действия 3.3V/2.5V Операция 0-5V Уровень перевода Ультранизкая мощность 10 нс Скорость SOT-23-5 Пакет позволяет горячее вставление

SN74CBTLV1G125DBVR 1-канальный низковольтный шинный переключатель <5Ω сопротивление во включенном состоянии, работа 3,3 В/2,5 В, преобразование уровней 0-5 В, сверхнизкое энергопотребление, скорость 10 нс, корпус SOT-23-5, обеспечивает горячее подключение

ОСОБЕННОСТИ

• Соединение переключателя 5 Ом между двумя портами

• Переключение Rail-to-Rail на портах ввода/вывода данных

• Ioff поддерживает частичный режим отключения питания

Применения

Преобразование/сдвиг уровней:

Сценарий: В системах со смешанным напряжением, подключение низковольтного процессора (например, микроконтроллера 1,8 В или 2,5 В) к высоковольтной периферии (например, датчику 5 В или устаревшему устройству).

Как это работает: Его широкий диапазон напряжений (от 0 до 5 В) обеспечивает плавную двунаправленную передачу сигнала между цепями с разными напряжениями, обеспечивая сдвиг уровня без дополнительного источника питания.

Изоляция шины и мультиплексирование:

Сценарий: Когда несколько периферийных устройств должны совместно использовать одну и ту же линию данных (например, I²C, SPI) или линию адреса, но только одно устройство может обмениваться данными с хостом одновременно.

Как это работает: Используя несколько таких переключателей, микроконтроллер может управлять переключением для подключения шины к устройству A или устройству B, эффективно изолируя невыбранные устройства и предотвращая конфликты шины.

Поддержка горячего подключения:

Сценарий: Приложения, требующие горячего подключения модулей или плат, такие как телекоммуникационные платы, модули промышленного управления или испытательные приспособления.

Как это работает: Внутренняя конструкция схемы выдерживает неопределенную последовательность включения питания, защищая основной процессор и чувствительные цепи от скачков напряжения и токовых ударов во время включения или выключения питания.

Переключение аналоговых и цифровых сигналов:

Сценарий: Переключение путей прохождения аудиосигналов, выбор входа датчика или низкоскоростные цифровые сигналы.

Примечание: Хотя он может передавать аналоговые сигналы (в пределах своего диапазона напряжений), из-за его сопротивления во включенном состоянии (~5 Ом) и ограничений полосы пропускания, он не подходит для высокочастотных аналоговых сигналов (например, видео) или высокоточного аналогового сбора данных (например, входы прецизионного АЦП).

ОПИСАНИЕ

SN74CBTLV1G125 имеет один высокоскоростной линейный переключатель. Переключатель отключается, когда вход разрешения вывода (OE) находится в высоком состоянии.

Это устройство полностью специфицировано для приложений с частичным отключением питания с использованием Ioff. Функция Ioff гарантирует, что повреждающий ток не потечет обратно через устройство при его отключении питания. Устройство имеет изоляцию во время выключения питания.

Чтобы обеспечить состояние высокого импеданса во время включения или выключения питания, OE следует подключить к VCC через подтягивающий резистор; минимальное значение резистора определяется токоотдающей способностью драйвера.

ИНФОРМАЦИЯ

Чертеж
