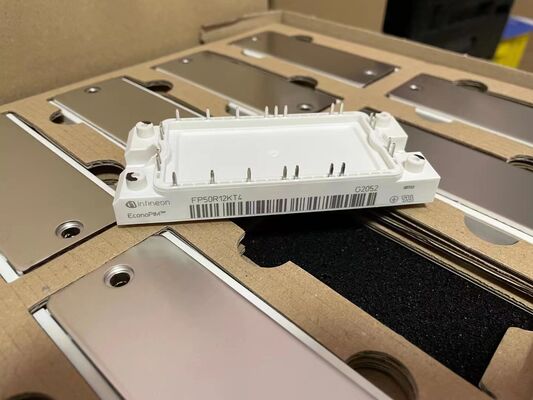

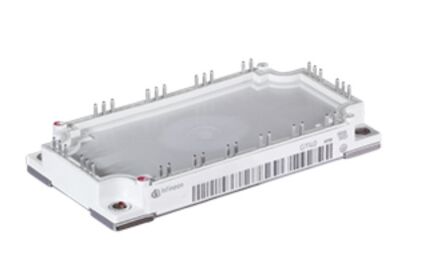

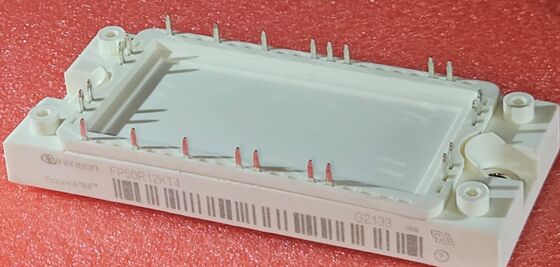

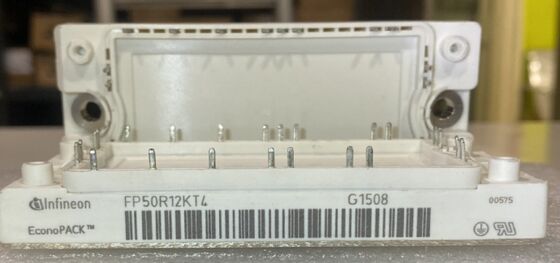

FP50R12KT4 1200V 50A PIM IGBT Модуль TRENCHSTOP™ IGBT4 Низкие потери при переключении Интегрированный выпрямитель и тормоз Медная подложка NTC Высокая частота переключения для приводов двигателей и ОВК

FP50R12KT4 1200V 50A PIM IGBT Модуль TRENCHSTOP™ IGBT4 Низкие потери при переключении Интегрированный выпрямитель и тормозной ключ Медная опорная пластина NTC Высокая частота переключения Для приводов двигателей и систем ОВК

Особенности

• 1200В / 50А PIM (Power Integrated Module)

• Интегрированная топология: 3-фазный выпрямитель, 3-фазный инвертор, тормозной ключ

• Усовершенствованный TRENCHSTOP™ IGBT4 и эмиттерно-управляемый диод 4-го поколения

• Низкие потери при переключении для высокой эффективности

• Низкое напряжение насыщения VCE(sat) 1.85В (типичное)

• Медная опорная пластина для оптимизированного рассеивания тепла

• Интегрированный датчик температуры NTC

• Конструкция модуля с низким паразитным индуктивным сопротивлением

• Возможность работы на высокой частоте переключения

• Компактный корпус EconoPIM™ 2

Применение

• Управление двигателями и промышленные приводы: Для насосов, вентиляторов, компрессоров и универсальных приводов переменного тока.

• Источники бесперебойного питания (ИБП) .

• Коммерческие системы ОВК и модули управления ОВК .

• Промышленное нагревательное и сварочное оборудование .

• Системы возобновляемой энергетики включая ветроэнергетические установки.

• Бытовые кондиционеры

Описание

Модуль FP50R12KT4 представляет собой высокоинтегрированный модуль питания (PIM) на 1200В, 50А из семейства EconoPIM™ 2 от Infineon. Он объединяет трехфазный выпрямительный мост, трехфазный инверторный мост IGBT и тормозной ключ в одном компактном и изолированном модуле. Созданный на основе передовой технологии TRENCHSTOP™ IGBT4 и эмиттерно-управляемого диода 4-го поколения, он разработан для обеспечения низких потерь при переключении и высокой эффективности. Модуль оснащен интегрированным датчиком температуры NTC для точного теплового мониторинга, медной опорной пластиной для оптимизированного рассеивания тепла и конструкцией с низким паразитным индуктивным сопротивлением для надежной работы. Он поддерживает работу на высокой частоте переключения и доступен с пайкой или технологией PressFIT

ИНФОРМАЦИЯ

Чертеж
