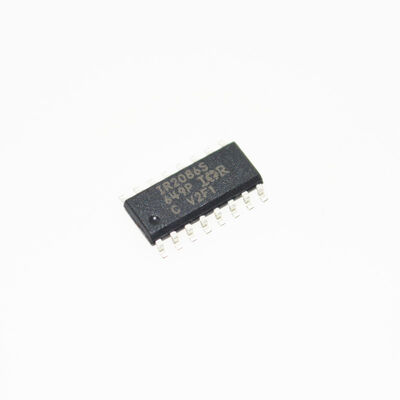

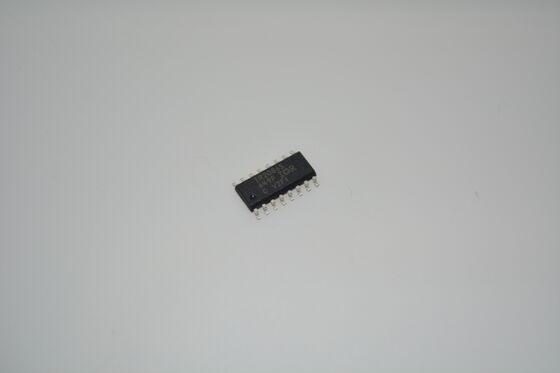

IR2086STRPBF 600В Драйвер полумоста ИС с верхним плечом Bootstrap 200мА/350мА Источник/Поглотитель 50нс Управление мертвым временем Защита от пониженного напряжения VCC Для приводов двигателей и инверторов ИБП

IR2086STRPBF 600В Драйвер полумоста ИС, верхнее плечо, загрузка 200 мА/350 мА, источник/сток, время мертвой зоны 50 нс, управление, защита от пониженного напряжения VCC для приводов двигателей и инверторов ИБП

Особенности

• Простое решение управления первичной стороной для включения полномостовых преобразователей постоянного тока для распределенных систем 48 В с уменьшенным количеством компонентов и занимаемой площадью платы.

• Частота и время мертвой зоны устанавливаются двумя внешними компонентами

• Максимальная выходная частота 500 кГц на канал с рабочим циклом 50%

• Регулируемое время мертвой зоны 50 нс ~ 200 нс

• Плавающий канал, предназначенный для работы с загрузкой до +100 В постоянного тока

• Соответствие ширины импульса верхнего и нижнего плеча до +/- 25 нс

• Защита от перегрузки по току с регулируемым периодом прерывания.

• Блокировка при пониженном напряжении и внутренний плавный пуск • Деталь также доступна без свинца

Применения

• Инверторы привода двигателя: Для управления плечами фаз в приводах двигателей переменного тока (VFD) и сервоприводах.

• Импульсные источники питания (SMPS): В полумостовых и полномостовых топологиях.

• Инверторы источников бесперебойного питания (ИБП).

• DC-AC инверторы для солнечного преобразования и общего преобразования энергии.

• Электронные балласты и индукционный нагрев.

Описание

IR2086S(PbF) - это самовозбуждающийся полномостовой контроллер и драйвер ИС с рабочим циклом 50%, идеально подходящий для полномостовых преобразователей постоянного тока 36–75 В. Время мертвой зоны можно контролировать путем правильного выбора CT и может варьироваться от 50 до 200 нс. Внутренний плавный пуск увеличивает ширину импульса при включении питания и поддерживает одинаковую ширину импульсов для верхнего и нижнего выходов на протяжении всего цикла запуска. Блокировка при пониженном напряжении предотвращает работу, если Vcc меньше 7,5 В постоянного тока. Отключение по перегрузке по току происходит, когда напряжение на выводе Cs превышает 200 мВ. Перезапуск после срабатывания защиты от перегрузки по току может быть отложен путем регулировки внешнего конденсатора. Время задержки варьируется от 10 мкс до 1 с

ИНФОРМАЦИЯ

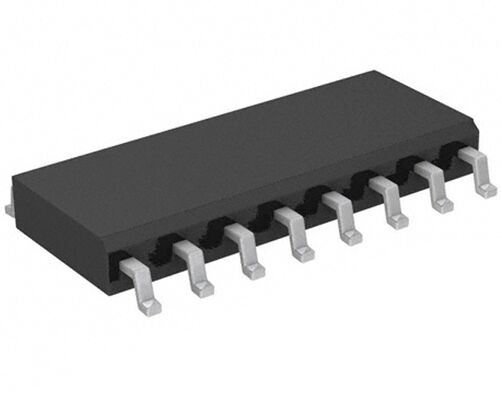

Чертеж

Наше преимущество:телефоны, КПК и т.д., ноутбуки

• Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
• Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
• Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
• Адекватный инвентарь --- При поддержке нашей сильной команды закупок,
• Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

иnbsp;

обязательно удовлетворит вашу потребность во всех видах компонентов.^_^
