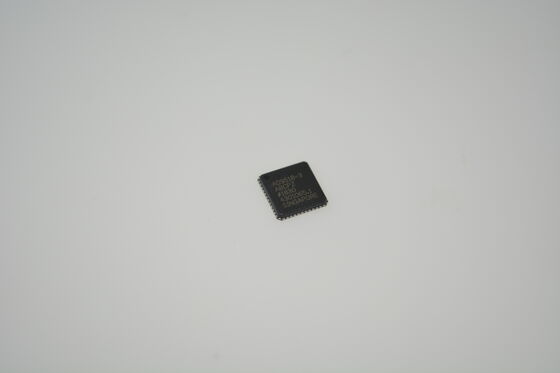

AD9518-3ABCPZ Low Jitter Clock Generator с конфигурируемыми выходами PLL и VCO 8 (LVPECL / LVDS / CMOS) Цельнозначный синтез частот для высокоскоростного ADC / DAC и FPGA Clocking

AD9518-3ABCPZ Генератор тактовых импульсов с низким уровнем дрожания фазы с ФАПЧ и ГУН, 8 настраиваемых выходов (LVPECL/LVDS/CMOS), синтез частоты с целочисленным N для тактирования высокоскоростных АЦП/ЦАП и ПЛИС

Особенности

Малый фазовый шум, фазовая автоподстройка частоты (ФАПЧ)

  Встроенный ГУН настраивается от 1,75 ГГц до 2,25 ГГц

  Внешний ГУН/ГКГ можно использовать до 2,4 ГГц

  1 дифференциальный или 2 несимметричных опорных входа

  Возможность мониторинга опорного сигнала

  Автоматическое переключение и ручной режим опорного сигнала

    режимы переключения/удержания

  Принимает опорные сигналы LVPECL, LVDS или CMOS до 250 МГц

  Программируемые задержки в пути к ФД

  Цифровое или аналоговое обнаружение блокировки, выбираемое

3 пары выходов LVPECL 1,6 ГГц

  Каждая выходная пара использует делитель 1-к-32 с грубой

    фазовой задержкой

  Добавочное дрожание фазы на выходе: 225 фс (среднеквадратичное)

  Перекос между каналами парных выходов <10 пс

Автоматическая синхронизация всех выходов при включении питания

Доступна ручная синхронизация выходов

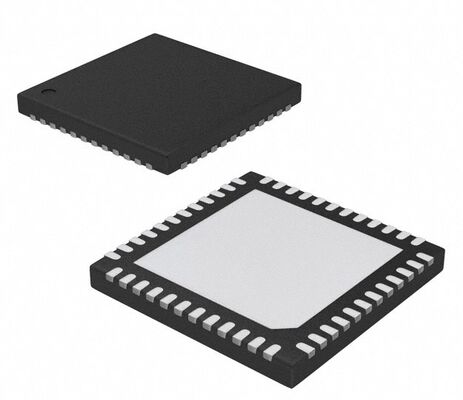

Доступен в 48-выводном LFCSP

Применения

Распределение тактовых импульсов с низким уровнем дрожания фазы и низким фазовым шумом

Линейные карты сетей 10/40/100 Гбит/с, включая SONET

  Синхронный Ethernet, OTU2/3/4

Прямое исправление ошибок (G.710)

Тактирование высокоскоростных АЦП, ЦАП, DDSS, DDCS, DUCS, MxFES

Высокопроизводительные беспроводные приемопередатчики

ATE и высокопроизводительные измерительные приборы

Описание

AD9518-31 обеспечивает функцию распределения тактовых импульсов с несколькими выходами с субпикосекундной производительностью по дрожанию фазы, а также встроенный ФАПЧ и ГУН. Встроенный ГУН настраивается от 1,75 ГГц до 2,25 ГГц. Дополнительно можно использовать внешний ГУН/ГКГ до 2,4 ГГц. AD9518-3 делает акцент на низком уровне дрожания фазы и фазового шума, чтобы максимизировать производительность преобразователя данных, и может быть полезен для других приложений с высокими требованиями к фазовому шуму и дрожанию фазы. AD9518-3 имеет шесть выходов LVPECL (в трех парах). Выходы LVPECL работают на частоте до 1,6 ГГц. Для приложений, которым требуются дополнительные выходы, вход опорного сигнала от кварцевого резонатора, нулевая задержка или EEPROM для автоматической настройки при запуске, доступны AD9520 и AD9522. Кроме того, AD9516 и AD9517 аналогичны AD9518, но имеют другую комбинацию выходов. Каждая пара выходов имеет делители, которые позволяют установить как коэффициент деления, так и грубую задержку (или фазу). Диапазон деления для выходов LVPECL составляет от 1 до 32. AD9518-3 доступен в 48-выводном LFCSP и может работать от одного источника питания 3,3 В. Внешний ГУН, требующий расширенного диапазона напряжений, может быть размещен путем подключения питания зарядного насоса (VCP) к 5 В. Отдельный источник питания LVPECL может быть от 2,5 В до 3,3 В (номинальное значение). AD9518-3 рассчитан на работу в промышленном диапазоне от −40°C до +85°C.

ИНФОРМАЦИЯ

Чертеж
