1.2V Низкий отказ TLV1117LV33DCYR 3.3V LDO регулятор 800mA Выход Высокий PSRR 1% Точность Стабильность с керамическими конденсаторами Позволяет установить кнопку от -40°C до 125°C Пакет SOT-223

1.2V Low Dropout TLV1117LV33DCYR 3.3V LDO регулятор, выход 800 мА, высокий PSRR, точность 1%, стабилен с керамическими конденсаторами, вывод Enable, от -40°C до 125°C, корпус SOT-223

andnbsp;

Особенности

andbull; Типичная точность: 1.5%

andbull; Низкий ток покоя: 100 мкА (максимум) – в 500 раз ниже, чем у стандартных устройств 1117

andbull; VIN: от 2 В до 5.5 В – Абсолютный максимум VIN: 6 В

andbull; Стабилен при выходном токе 0 мА

andbull; Низкое падение напряжения: 455 мВ при 1 А для VOUT = 3.3 В

andbull; Высокий PSRR: 65 дБ при 1 кГц

andbull; Минимальный указанный предел тока: 1.1 А

andbull; Стабилен с экономичными керамическими конденсаторами: – С ESR 0 Ом

andbull; Диапазон температур: –40°C to +125°C

andbull; Тепловое отключение и защита от перегрузки по току

andbull; Для прямой замены с улучшенной функциональностью см. TLV761

andnbsp;

Применения

andbull; Телеприставки

andbull; Телевизоры и мониторы

andbull; Периферийные устройства для ПК, ноутбуки, материнские платы

andbull; Модемы и другие коммуникационные продукты

andbull; Пострегулирование импульсных источников питания

andnbsp;

Описание

Линейный регулятор с низким падением напряжения (LDO) TLV1117LV является версией популярного регулятора напряжения TLV1117 с низким входным напряжением.

TLV1117LV - это устройство с чрезвычайно низким энергопотреблением, которое потребляет в 500 раз меньший ток покоя, чем традиционные регуляторы напряжения 1117, что делает устройство предназначенным для применений, требующих очень низкого тока в режиме ожидания. LDO TLV1117LV также стабилен при токе нагрузки 0 мА; нет минимального требования к нагрузке, что делает устройство хорошим выбором для применений, где регулятор должен питать очень небольшие нагрузки в режиме ожидания в дополнение к большим токам порядка 1 А во время нормальной работы. TLV1117LV обеспечивает отличные характеристики переходных процессов по линии и нагрузке, что приводит к очень небольшим по величине провалам и выбросам выходного напряжения, когда требование по току нагрузки изменяется с менее чем 1 мА до более чем 500 мА.

Прецизионный band-gap и усилитель ошибки обеспечивают точность 1.5%. Очень высокое отношение подавления пульсаций (PSRR) позволяет использовать устройство для пострегулирования после импульсного регулятора. Другие ценные функции включают низкий выходной шум и низкое падение напряжения.

Устройство внутренне компенсировано для обеспечения стабильности с конденсаторами с эквивалентным последовательным сопротивлением (ESR) 0 Ом. Эти ключевые преимущества позволяют использовать экономичные керамические конденсаторы небольшого размера. Экономичные конденсаторы, имеющие более высокие напряжения смещения и снижение номинальных характеристик по температуре, также могут использоваться при необходимости.

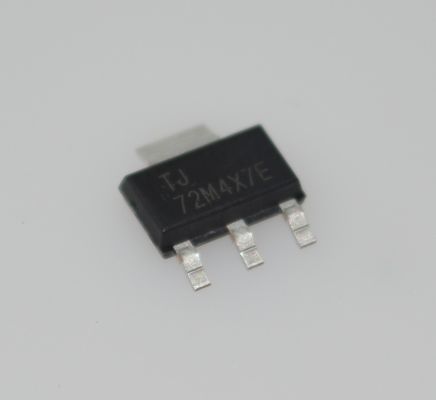

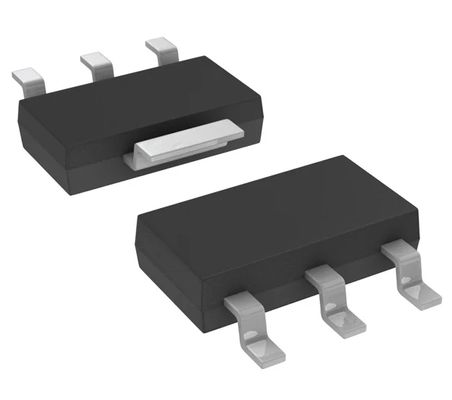

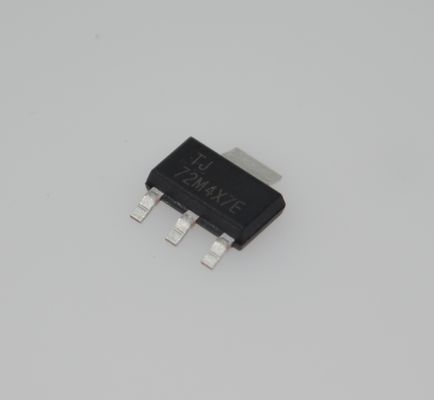

TLV1117LV доступен в корпусе SOT-223.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
