ST1S06PUR Step-Down Converter 2A Output 36V Input High Efficiency 1.4MHz Frequency Internal Compensation Power Good Signal Thermal Protection AEC-Q100 Automotive Grade for Robust Power Systems

ST1S06PUR понижающий преобразователь 2A выход 36V вход Высокая эффективность 1.4MHz частота Внутренняя компенсация Сигнал Power Good Термозащита AEC-Q100 Автомобильный класс для надежных систем питания

andnbsp;

Особенности

■ Понижающий ШИМ (1,5 МГц) DC DC преобразователь

■ Допуск напряжения на выходе 2%

■ Синхронное выпрямление

■ Функция Inhibit

■ Внутренний плавный пуск

■ Типичная эффективность: andgt; 90 %

■ Выходной ток 1,5 А

■ Ток покоя без переключения: макс. 1,5 мА в диапазоне температур

■ RDS(ON) тип. 150 мОм

■ Использует крошечные конденсаторы и индукторы

■ Рабочая температура перехода - от 30 иdeg;C до 125 иdeg;C

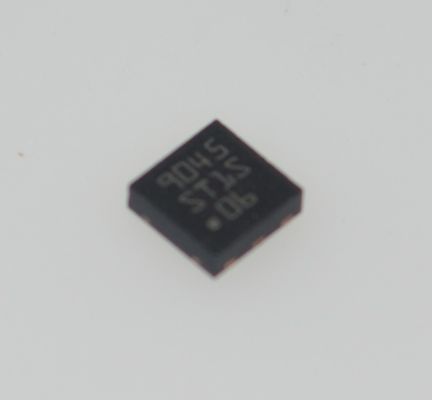

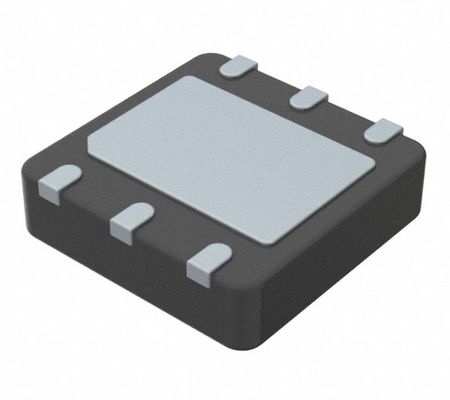

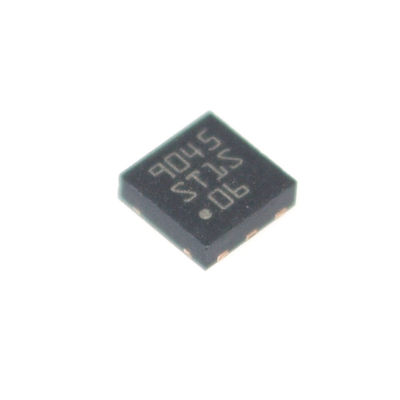

■ Доступен в DFN6D (3x3 мм) с открытой площадкой

andnbsp;

Применения

1. Автомобильная электроника

Это его основная область применения, особенно с учетом его квалификации AEC-Q100.

Информационно-развлекательные системы в автомобиле: Питание дисплеев, основных управляющих чипов, аудиоусилителей и т. д.

Усовершенствованные системы помощи водителю (ADAS): Обеспечивает основные напряжения для камер, радарных датчиков, блоков управления и т. д.

Приборные панели: Питание микроконтроллеров и драйверов дисплеев.

Системы освещения транспортных средств: Особенно светодиодное управление.

2. Промышленные и встроенные системы

Автоматизация производства и управление: ПЛК, модули ввода/вывода, модули датчиков.

Оборудование связи: Питание на уровне платы для маршрутизаторов, коммутаторов, сетевых модулей.

Испытательное и измерительное оборудование: Питание микросхем внутри портативных устройств или прецизионных приборов.

3. Бытовая электроника и портативные устройства

Устройства умного дома: Такие как умные колонки, камеры видеонаблюдения, шлюзы.

Портативные принтеры и сканирующие устройства.

Различные встроенные компьютеры и одноплатные компьютеры, питающиеся от шин питания 12 В или 24 В.

andnbsp;

Описание

ST1S06xx - это понижающий DC-DC преобразователь, оптимизированный для питания низковольтного цифрового ядра в приложениях HDD и, в целом, для замены линейного решения с высоким током, когда рассеиваемая мощность может вызвать сильный нагрев среды применения. Он обеспечивает до 1,5 А при входном напряжении от 2,7 В до 6 В. Высокая частота переключения (1,5 МГц) позволяет использовать крошечные компоненты для поверхностного монтажа: помимо делителя резисторов для установки значения выходного напряжения, требуются только индуктор и два конденсатора.

Кроме того, низкий пульсация на выходе гарантируется топологией ШИМ с токовым режимом и использованием керамических конденсаторов SMD с низким ESR. Устройство имеет защиту от перегрева и ограничение тока для предотвращения повреждений из-за случайного короткого замыкания. ST1S06xx доступен в корпусе DFN6D (3x3 мм).

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
