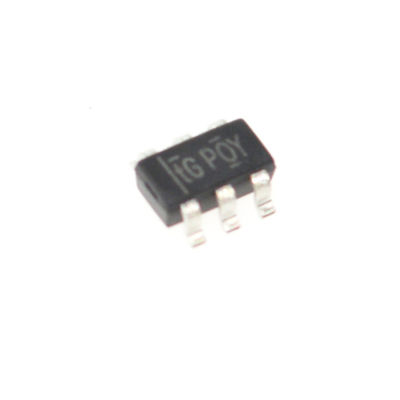

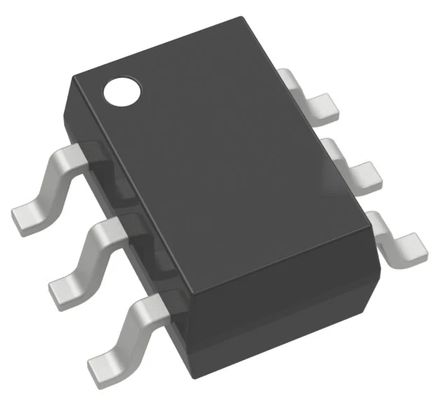

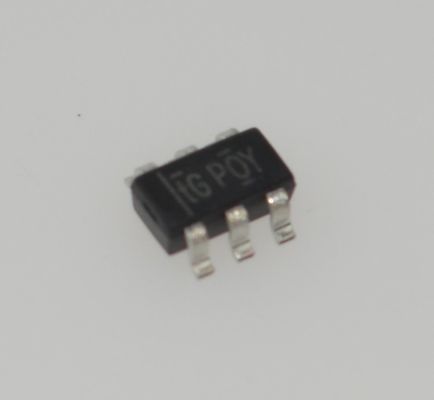

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

PT7M3808G01TAEX Микросхема таймера Высокая точность Сверхнизкий ток 1 и мкА Широкий ток питания 1,7–5,5 В Компактный корпус SOT-23 - от 40 градусов; C до 125 градусов; C Диапазон фиксированных частот Надежный запуск Не содержит свинца для портативных устройств и усилителей; Интернет вещей

и nbsp;

Функции

Генератор сброса при включении питания с регулируемым временем задержки: от 1,25 мс до 10 с.

Очень низкий ток покоя: 2,8 мкм; типичный

Точность высокого порога: 0,5% тип.

Доступны фиксированные пороговые напряжения для шин стандартного напряжения от 0,9 В до 5 В и регулируемое напряжение до 0,4 В.

Вход ручного сброса (MR).

Выход RESET с открытым стоком.

Диапазон температур: от -40°C до +125°C

Упаковка (бессвинцовая, зеленая):

andnbsp;andnbsp;andquot;6-контактный, TDFN 2.0x2.0(ZC)
и nbsp; иquot;6-контактный, SOT23 (TA)

Полностью бессвинцовый и ампер; Полностью соответствует RoHS

Не содержит галогенов и сурьмы.

и nbsp;

Приложение

Конденсатор для приложений DSP или микроконтроллера

Ноутбуки/настольные компьютеры

КПК/Портативные устройства

Портативные продукты/продукты с батарейным питанием

Приложения FPGA/ASIC

и nbsp;

Описание

Семейство микропроцессорных схем управления PT7M3808G контролирует напряжение системы от 0,4 В до 5,0 В, выдавая сигнал RESET с открытым стоком, когда напряжение SENSE падает ниже заданного порога или когда вывод ручного сброса и (MR) падает до логического низкого уровня. Выход RESET остается низким в течение настраиваемого пользователем времени задержки после того, как напряжение SENSE и ручной сброс (MR) возвращаются выше соответствующих пороговых значений.

В серии PT7M3808G используется прецизионный эталон для достижения пороговой точности 0,5% для VIT 3,3 В. Задержку и время сброса можно установить на 20 мс, отсоединив вывод Cr, на 300 мс, подключив вывод C+ к Vop с помощью резистора, или можно настроить пользователем в диапазоне от 1,25 мс до 10 с, подключив Вывод к внешнему конденсатору. PT7M3808 имеет очень низкий и типичный ток покоя 2,8 мкА, поэтому он хорошо подходит для приложений с батарейным питанием. Он доступен в маленьком корпусе SOT23 и сверхмалом корпусе 2,0x2,0 TDFN и полностью рассчитан на диапазон температур от -40°C до +125°С.

и nbsp;

ИНФОРМАЦИЯ

и nbsp;

Рисунок
