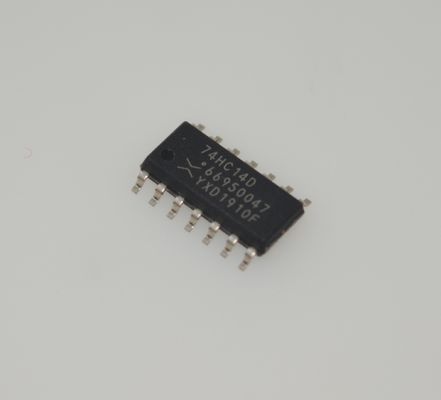

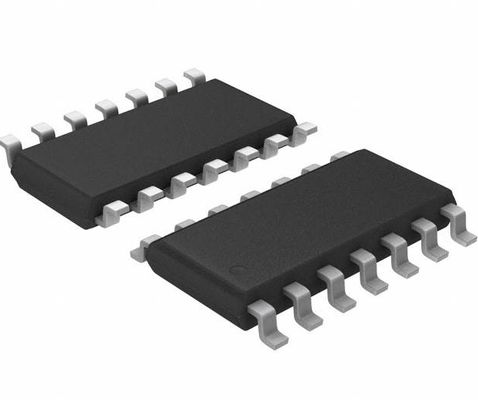

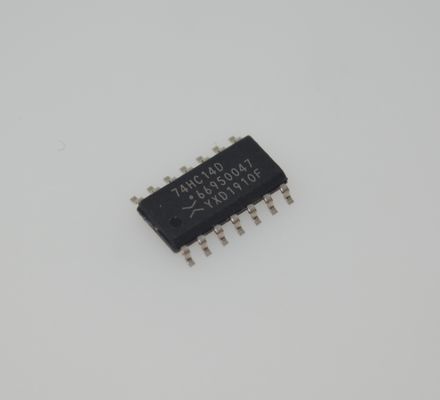

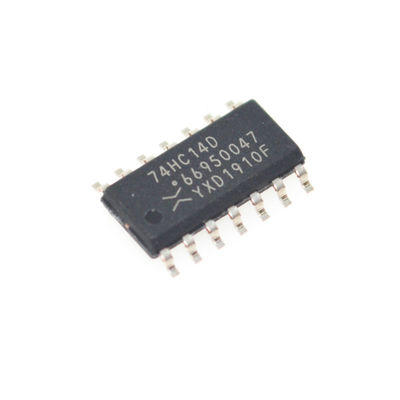

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Шестикратный инвертор, высокоскоростной КМОП, маломощный триггер Шмитта, широкий диапазон напряжений (2-6 В), высокая помехозащищенность, прямая совместимость с ТТЛ, сбалансированное распространение, отраслевой стандарт надежности

Особенности

Высокая скорость: tpd = 11 нс (тип.) при VCC = 5 В

Низкое энергопотребление: ICC = 1,0 мкА (макс.) при Ta = 25℃

Высокая помехозащищенность: VH = 1,1 В (тип.) при VCC = 4,5 В

Сбалансированные задержки распространения: tPLH ≈ tPHL

Широкий диапазон рабочих напряжений: VCC(opr) = от 2,0 до 6,0 В

Применения

1. Кондиционирование и формирование сигнала

Это его наиболее классическое применение. Структура входа триггера Шмитта делает его нечувствительным к медленно изменяющимся или шумным сигналам.

Устранение дребезга контактов: Устраняет физическое дребезжание механических переключателей или кнопок, гарантируя, что одно нажатие генерирует только один чистый импульс.

Формирование формы сигнала: Преобразует аналоговые формы сигналов, такие как синусоидальные или треугольные волны, в цифровые сигналы прямоугольной формы.

Фильтрация шума: Восстанавливает чистый цифровой логический уровень из сигналов с окружающим шумом, часто от длинных линий передачи.

2. Генерация импульсов и создание формы сигнала

Его свойство гистерезиса позволяет легко создавать простые генераторы и импульсные генераторы.

Астабильный мультивибратор: Требует всего один резистор и один конденсатор для формирования простого и надежного генератора прямоугольных волн для создания тактовых сигналов

или синхроимпульсов. Это очень распространенный, недорогой источник тактовых импульсов в таких системах, как микроконтроллеры.

Детектор импульсов: Может быть разработан для обнаружения фронтов (нарастающих или спадающих) входного сигнала и генерации соответствующего выходного импульса.

3. Сдвиг уровня и сопряжение

Хотя диапазон его рабочего напряжения составляет от 2 В до 6 В, он все еще может служить интерфейсом в системах со смешанным напряжением.

Интерфейс, совместимый с ТТЛ: 74HC14D может напрямую подключаться к логическим системам ТТЛ 5 В и обеспечивать выходной сигнал уровня КМОП, действуя как буфер между двумя логическими семействами.

4. Линии задержки

Используя фиксированное время задержки распространения, его можно использовать для построения простых схем задержки. Последовательное соединение нескольких инверторов может обеспечить более длительные фиксированные задержки.

Описание

74HC14D - это высокоскоростной КМОП-ИНВЕРТОР ШМИТТА, изготовленный по технологии кремниевого затвора C2MOS. Он обеспечивает высокоскоростную работу, аналогичную эквивалентной LSTTL, сохраняя при этом низкое энергопотребление КМОП. Конфигурация выводов и функции такие же, как у 74HC04D, но входы имеют гистерезис 25% VCC, и благодаря функции триггера Шмитта 74HC14D можно использовать в качестве линейных приемников, которые будут принимать медленные входные сигналы.

Все входы оснащены защитными схемами от статического разряда или переходного перенапряжения.

ИНФОРМАЦИЯ

Чертеж

Наше преимущество:телефоны, КПК и т.д., ноутбуки

• Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
• Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
• Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
• Адекватный инвентарь --- При поддержке нашей сильной команды закупок,
• Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

обязательно удовлетворит ваши потребности во всех видах компонентов.^_^
