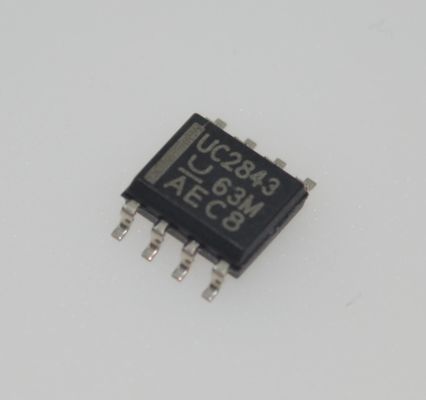

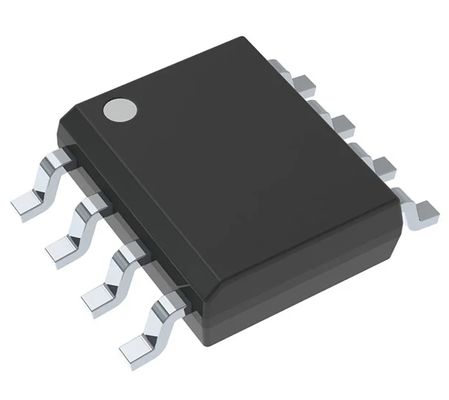

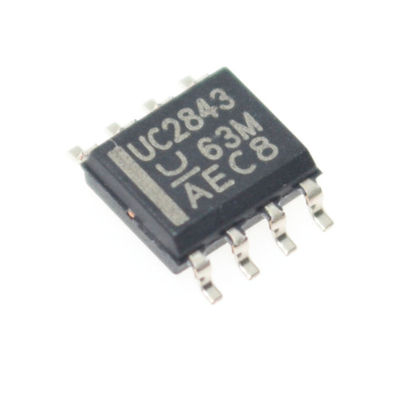

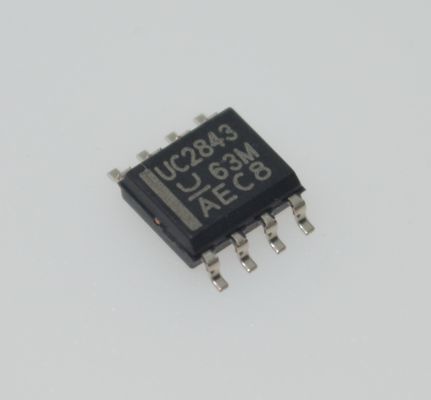

UC2843D8TR Контроллер PWM текущего режима с работой 500 кГц 8.4V/7.9V UVLO 50mA Тотем-полевой выход Внутренний обрезный диапазон низкого запуска и рабочего тока в SOIC-8

UC2843D8TR ШИМ-контроллер с токовым управлением, работающий на частоте 500 кГц, UVLO 8,4 В/7,9 В, выходной ток 50 мА, выходной каскад Totem-Pole, внутренний подстроечный bandgap, низкий ток запуска и рабочий ток в SOIC-8

Особенности

• Оптимизирован для автономных и DC-to-DC преобразователей

• Низкий ток запуска (< 1 мА)

• Автоматическая компенсация прямой связи

• Ограничение тока импульс-в-импульс

• Улучшенные характеристики реакции на нагрузку

• Блокировка при пониженном напряжении с гистерезисом

• Подавление двойных импульсов

• Высокотоковый выходной каскад totem-pole

• Внутренний подстроечный опорный источник bandgap

• Работа на частоте до 500 кГц

• Усилитель ошибки с низким выходным сопротивлением

Применения

• Импульсные регуляторы любой полярности

• Трансформаторные DC-DC преобразователи

Описание

Серия UCx84x интегральных схем управления предоставляет функции, необходимые для реализации схем управления током с фиксированной частотой в автономных или DC-to-DC преобразователях с минимальным количеством внешних компонентов. Внутренние схемы включают блокировку при пониженном напряжении (UVLO) с током запуска менее 1 мА и прецизионный опорный источник, подстроенный для точности на входе усилителя ошибки. Другие внутренние схемы включают логику для обеспечения защелкивающейся работы, компаратор широтно-импульсной модуляции (ШИМ), который также обеспечивает управление ограничением тока, и выходной каскад totem-pole, предназначенный для подачи или поглощения высокого пикового тока. Выходной каскад, предназначенный для управления N-канальными MOSFET, находится в низком состоянии, когда выходной каскад находится в выключенном состоянии.

Семейство UCx84x предлагает различные варианты корпусов, температурных диапазонов, выбор максимального рабочего цикла и выбор порогов включения и выключения, а также диапазонов гистерезиса. Устройства с более высоким гистерезисом включения или выключения являются хорошим выбором для автономных источников питания, в то время как устройства с более узким диапазоном гистерезиса предназначены для DC-DC применений. Устройства UC184x рассчитаны на работу от –55°C до 125°C, серия UC284x рассчитана на работу от –40°C до 85°C, а серия UC384x рассчитана на работу от 0°C до 70°C.

ИНФОРМАЦИЯ

Чертеж
