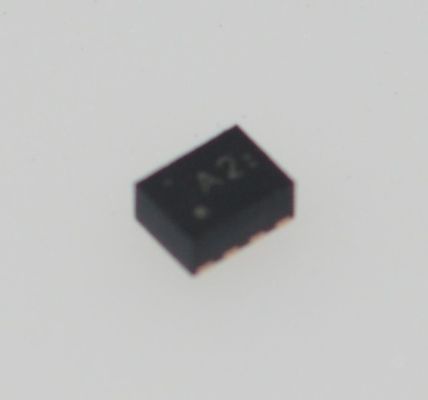

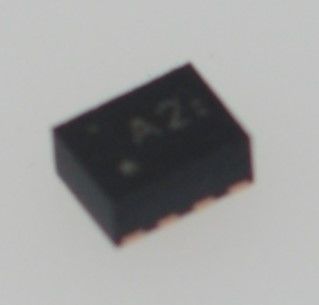

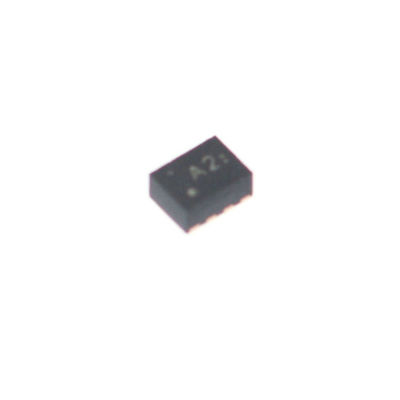

TPS62822DLCR 2,25 МГц 2A понижающий преобразователь с 6,5 мкА IQ 1,8 В-6,5 В вход, 0,6 В±1% Ref, 100% рабочий цикл, энергосбережение, принудительный ШИМ и 2 мм x 2 мм SON-8

TPS62822DLCR 2,25 МГц 2A понижающий преобразователь с 6,5 мкА IQ, вход 1,8 В-6,5 В, выход 0,6 В ±1%, режим 100% Duty Cycle, Power Save, Forced PWM и корпус 2 мм x 2 мм SON-8

Особенности

• Топология DCS-Control™

• Внутренние силовые ключи 26 мОм / 25 мОм (TPS62823)

• Выходной ток до 3 А (TPS62823)

• Очень низкий ток покоя 4 мкА

• Частота переключения обычно 2,2 МГц

• Точность напряжения обратной связи 1% (полный диапазон температур)

• Включение (EN) и сигнал Power Good (PG)

• Регулируемое выходное напряжение от 0,6 В до 4 В

• Режим 100% рабочего цикла

• Внутренняя схема плавного пуска

• Плавный переход в режим энергосбережения

• Блокировка при пониженном напряжении

• Активный разряд выхода

• Ограничение тока по циклу

• Защита от короткого замыкания HICCUP

• Защита от перегрева

• Соответствие CISPR11 класса B

Применения

• Питание POL в портативных устройствах/устройствах с батарейным питанием

• Автоматизация производства и зданий

• Мобильные вычисления, сетевые карты

• Твердотельные накопители

• Терминалы данных, точки продаж

• Серверы, проекторы, принтеры

Описание

TPS6282x — это универсальный и простой в использовании синхронный понижающий DC-DC преобразователь с очень низким током покоя всего 4 мкА. Он обеспечивает выходной ток до 3 А (TPS62823) от входного напряжения от 2,4 В до 5,5 В. Основанный на топологии DCS-Control™, он обеспечивает быструю переходную характеристику.

Внутренний источник опорного напряжения позволяет регулировать выходное напряжение до 0,6 В с высокой точностью напряжения обратной связи 1% в диапазоне температур перехода от -40°C до 125°C. Семейство устройств с возможностью масштабирования 1 А, 2 А, 3 А, совместимое по выводам и спецификации, может использоваться с небольшими индуктивностями 470 нГн.

TPS6282x включает в себя автоматически включаемый режим энергосбережения для поддержания высокого КПД при очень малых нагрузках.

Устройство имеет сигнал Power Good и внутреннюю схему плавного пуска. Оно способно работать в режиме 100%. Для защиты от неисправностей оно включает в себя ограничение тока HICCUP, а также тепловое отключение.

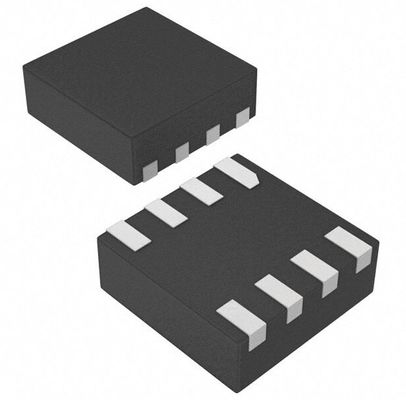

TPS6282x выпускаются в корпусе QFN-8 размером 2 мм x 1,5 мм.

ИНФОРМАЦИЯ

Чертеж
