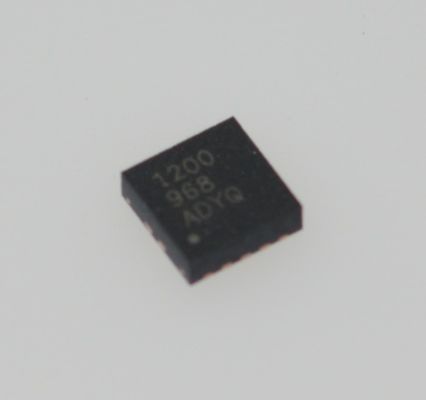

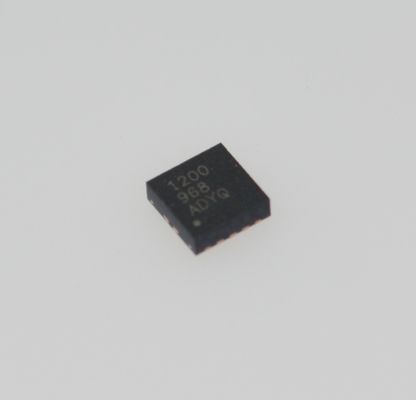

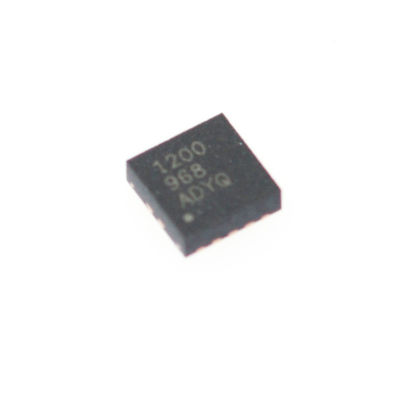

TPS51200DRCR 3A Sink/Source DDR Termination Regulator для VDDQ=1.5V/1.8V/2.5V с VTT=±0.5% точностью референтного буфера и низким IQ в 2mmx2mm SON-10

TPS51200DRCR 3A Регулятор терминации DDR Sink/Source для VDDQ=1.5V/1.8V/2.5V с VTT=±0.5% Точность Буфер Reference & Low IQ в корпусе 2ммx2мм SON-10

Особенности

• Входное напряжение: поддерживает шины 2.5v и 3.3v

• Диапазон напряжения VLDOIN: от 1.1V до 3.5V

• Регулятор терминации Sink и source включает компенсацию просадки

• Требуется минимальная выходная емкость 20 мкФ (обычно 3 × 10 мкФ MLCC) для приложений терминации памяти (DDR)

• PGOOD для мониторинга регулирования выходного напряжения

• Вход EN

• Вход REFIN позволяет гибко отслеживать вход либо напрямую, либо через делитель напряжения

• Удаленное зондирование (VOSNS)

• Буферированный reference ±10 мА (REFOUT)

• Встроенный плавный пуск, UVLO и OCL

• Тепловое отключение

• Поддерживает приложения VTT для DDR, DDR2, DDR3, DDR3L, маломощной DDR3 и DDR4

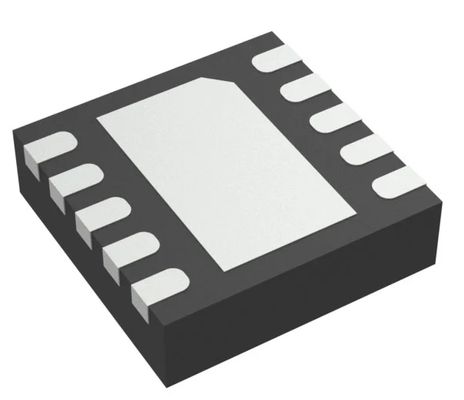

• 10-контактный корпус VSON с теплоотводом

Применения

• Регулятор терминации памяти для DDR, DDR2, DDR3, DDR3L, маломощной DDR3 и DDR4

• Ноутбуки, настольные компьютеры и серверы

• Телекоммуникации и передача данных

• Базовые станции

• ЖК-телевизоры и плазменные телевизоры

• Копировальные аппараты и принтеры

• Телеприставки

Описание

Устройство TPS51200 представляет собой регулятор терминации двойной скорости передачи данных (DDR) типа sink и source, специально разработанный для систем с низким входным напряжением, низкой стоимостью и низким уровнем шума, где пространство является ключевым фактором.

TPS51200 поддерживает быструю переходную характеристику и требует минимальной выходной емкости всего 20 мкФ. TPS51200 поддерживает функцию удаленного зондирования и все требования к питанию для терминации шины VTT DDR, DDR2, DDR3, DDR3L, Low-Power DDR3 и DDR4.

Кроме того, TPS51200 предоставляет сигнал PGOOD с открытым стоком для мониторинга регулирования выходного напряжения и сигнал EN, который можно использовать для разряда VTT во время S3 (приостановка в RAM) для приложений DDR.

TPS51200 доступен в теплоэффективном 10-контактном корпусе VSON с теплоотводом и имеет рейтинг Green и Pb-free. Он рассчитан на температуру от -40°C до +85°C.
