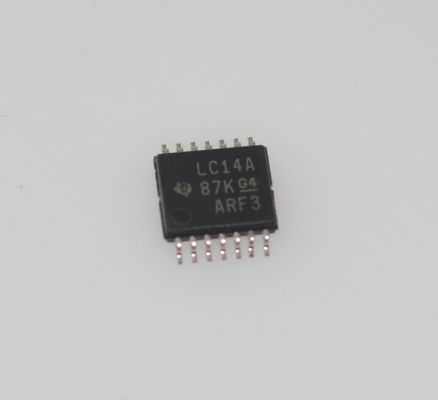

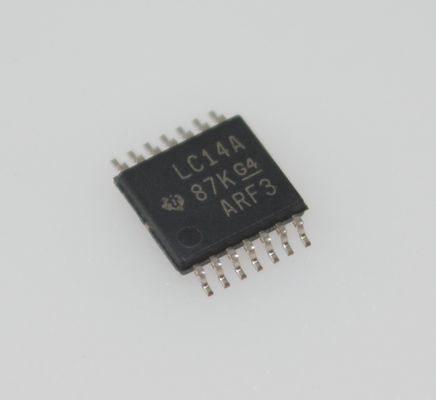

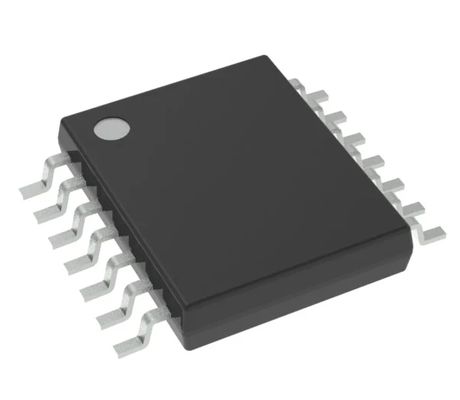

SN74LVC14APWR 6-канальный инвертор Шмитта с широким диапазоном VCC 1,65-5,5 В, максимальное tp 10 нс, низкий ток ICC 0,5 мкА, выходной ток ±24 мА, защита от электростатического разряда HBM, корпус TSSOP-14, диапазон температур от -40°C до +125°C

SN74LVC14APWR 6-канальный инвертор с триггером Шмитта, 1,65-5,5 В Широкий VCC, 10 нс Макс tp, 0,5 мкА Низкий ICC, ±24 мА Выходной ток, Защита от электростатического разряда HBM, Корпус TSSOP-14, Рабочая температура от -40°C до +125°C

andnbsp;

Особенности

andbull; Характеристики фиксации превышают 100 мА в соответствии с JESD 78, класс II

andbull; Защита от электростатического разряда превышает JESD 22

andnbsp; andndash; Модель человеческого тела 2000 В (A114-A)

andnbsp; andndash; Модель машины 200 В (A115-A)

andnbsp; andndash; Модель заряженного устройства 1000 В (C101)

andbull; Работа от 1,65 В до 3,6 В VCC

andbull; Указано от andndash;40°C до +85°C, andndash;40°C до 125°C и andndash;55°C до 125°C

andbull; Входы принимают напряжения до 5,5 В

andbull; Макс. tpd 6,4 нс при 3,3 В

andbull; Типичный VOLP (выброс выходного заземления)<0,8 В при VCC = 3,3 В, TA = 25°C

andbull; Типичный VOHV (выброс выходного напряжения VOH) >2 В при VCC = 3,3 В, TA = 25°C

andbull; Для продуктов, соответствующих MIL-PRF-38535, все параметры тестируются, если не указано иное. Для всех других продуктов производственный процесс не обязательно включает тестирование всех параметров.

andnbsp;

Применения

andbull; Сканер штрих-кодов

andbull; Кабельные решения

andbull; Электронные книги

andbull; Встраиваемые ПК

andbull; Полевой передатчик: датчики температуры или давления

andbull; Биометрия отпечатков пальцев

andbull; HVAC: отопление, вентиляция и кондиционирование воздуха

andbull; Сетевое хранилище (NAS)

andbull; Материнская плата сервера и блок питания

andbull; Программно-определяемое радио (SDR)

andbull; ТВ: высокой четкости (HDTV), ЖК-дисплеи и цифровые

andbull; Системы видеосвязи

andbull; Беспроводные карты доступа к данным, гарнитуры, клавиатуры, мыши и карты LAN

andnbsp;

Описание

Шестиканальный инвертор с триггером Шмитта SN54LVC14A предназначен для работы при напряжении VCC от 2,7 В до 3,6 В, а шестиканальный инвертор с триггером Шмитта SN74LVC14A предназначен для работы при напряжении VCC от 1,65 В до 3,6 В.

Устройства содержат шесть независимых инверторов и выполняют логическую функцию Y = A.

Входы могут управляться от устройств 3,3 В или 5 В. Эта функция позволяет использовать эти устройства в качестве преобразователей в смешанной системе 3,3 В или 5 В.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
