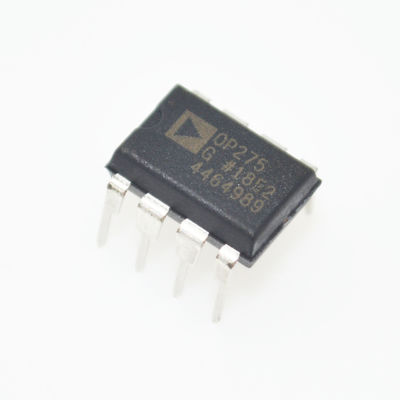

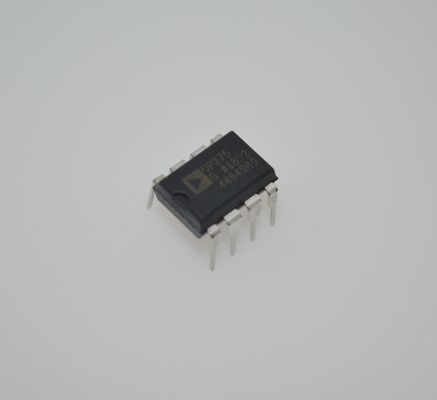

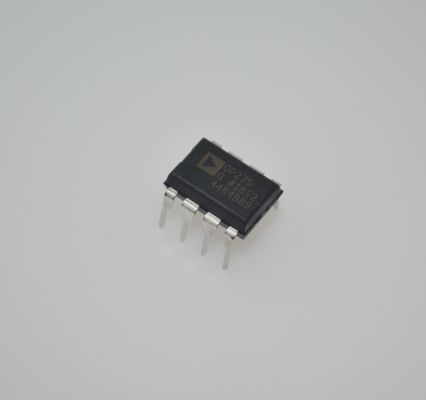

OP275GPZ Известный аудио-оп-усилитель с биполярным/JFET-смесью 5MHz Ширина полосы 22V/μs Скорость сдвига низкая 6nV/√Hz Шум высокий 10mA Диск диапазон ±4 до ±22V и пакет DIP-8/SOIC-8

OP275GPZ Известный операционный усилитель для аудио с комбинацией биполярных/JFET транзисторов, полоса пропускания 5 МГц, скорость нарастания 22 В/µс, низкий шум 6 нВ/√Гц, высокий ток нагрузки 10 мА, диапазон ±4 to ±22 В и корпус DIP-8/SOIC-8

ОСОБЕННОСТИ

Отличные звуковые характеристики

Низкий шум: 6 нВ/√Гц

Низкие искажения: 0.0006%

Высокая скорость нарастания: 22 В/µс

Широкая полоса пропускания: 9 МГц

Низкий ток потребления: 5 мА

Низкое напряжение смещения: 1 мВ

Низкий ток смещения: 2 нА

Стабильность при единичном усилении

Корпус SOIC-8

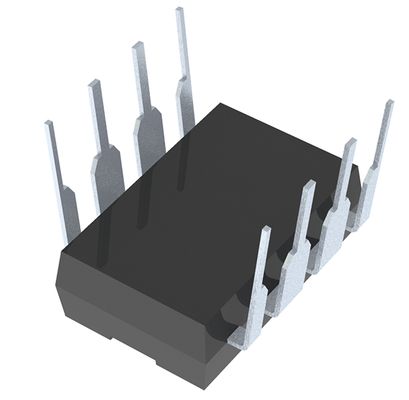

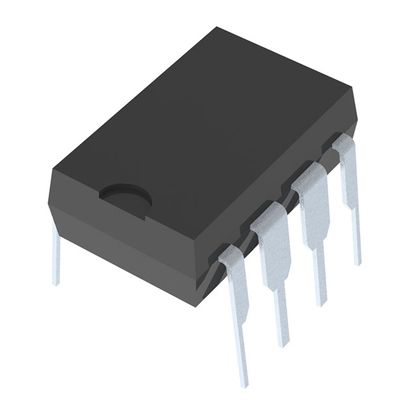

Корпус PDIP-8

ПРИМЕНЕНИЯ

Высокая производительность

Активное аудио

Фильтры, быстрые усилители

Интеграторы

ОПИСАНИЕ

OP275 - первый усилитель, использующий входной каскад Butler Amplifier. Эта новая конструкция входного каскада сочетает в себе биполярные и JFET транзисторы для достижения усилителей с точностью и низким уровнем шума биполярных транзисторов, а также со скоростью и качеством звука JFET транзисторов. Суммарные гармонические искажения плюс шум равны предыдущим аудиоусилителям, но при гораздо меньших токах питания.

Очень низкий l/f угол ниже 6 Гц поддерживает плоскую характеристику плотности шума. Независимо от того, измеряется ли шум на частоте 30 Гц или 1 кГц, он составляет всего 6 нВ/√Гц. JFET часть входного каскада обеспечивает OP275 высокую скорость нарастания, чтобы поддерживать низкий уровень искажений, даже когда требуются большие выходные колебания, а скорость нарастания 22 В/µс у OP275 является самой высокой среди всех стандартных аудиоусилителей. Лучше всего то, что этот низкий уровень шума и высокая скорость достигаются при потреблении менее 5 мА тока питания, что ниже, чем у любого стандартного аудиоусилителя.

Улучшенная производительность по постоянному току также обеспечивается за счет значительно сниженных токов смещения и смещения по сравнению с чисто биполярными конструкциями. Напряжение смещения по входу гарантируется на уровне 1 мВ и обычно составляет менее 200 µВ. Это позволяет использовать OP275 во многих приложениях с прямой связью по постоянному току или суммированием без необходимости специального отбора или добавления шума от дополнительной схемы регулировки смещения.

Выход способен управлять нагрузкой 600 Ом до 10 В среднеквадратичного значения, сохраняя низкий уровень искажений. THD + шум при 3 В среднеквадратичного значения составляет низкие 0,0006%.

OP275 специфицирован в расширенном промышленном диапазоне температур (–40°C to +85°C). OP275 доступны как в пластиковых корпусах DIP, так и в корпусах SOIC-8. Корпуса SOIC-8 доступны в катушках по 2500 штук. Многие аудиоусилители не предлагаются в корпусах для поверхностного монтажа SOIC-8 по разным причинам; однако OP275 был разработан таким образом, чтобы обеспечивать полную производительность в корпусах для поверхностного монтажа.

ИНФОРМАЦИЯ

Чертеж
