HCPL-181-000E 1MBd высокоскоростной оптоизолятор с CMR 50 кВ/мкс, зазор 3.75 мм, изоляция 5000 В (RMS), от -40°C до +105°C, низкий ток IF 0.5 мА, сертификация UL/cUL/BSI, корпус SOIC-8

HCPL-181-000E 1MBd Высокоскоростной оптоизолятор с CMR 50 кВ/мкс, зазор 3,75 мм, изоляция 5000 В (RMS), от -40°C до +105°C, низкий ток 0,5 мА, сертификация UL/CUL/BSI, корпус SOIC-8

Особенности

• Коэффициент передачи по току

  (CTR: минимум 50% при IF = 5 мА, VCE = 5 В)

• Высокое напряжение изоляции вход-выход

  (Viso = 3750 В (RMS))

• Высокое напряжение коллектор-эмиттер

  (VCEO = 80 В)

• Время отклика

  (tr: типичное значение 4 мкс при VCE = 2 В, IC = 2 мА, RL = 100 Ом)

• Миниатюрный плоский корпус (профиль 2,0 мм) в ленте и катушке

• Одобрено UL

• Одобрено CSA

• Одобрено IEC 60747-5-5

• Доступные опции:

  – Одобрения IEC 60747-5-5 (060)

Применения

• Интерфейсы ввода/вывода для компьютеров

• Системные приборы, измерительные приборы

• Передача сигналов между цепями с разными потенциалами и импедансами

• Цепь обратной связи в блоке питания

Описание

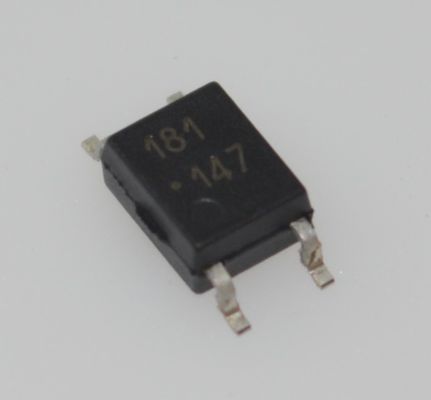

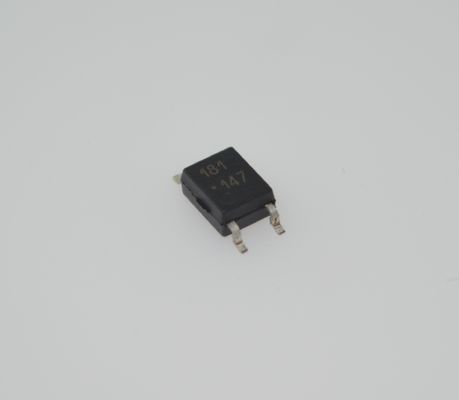

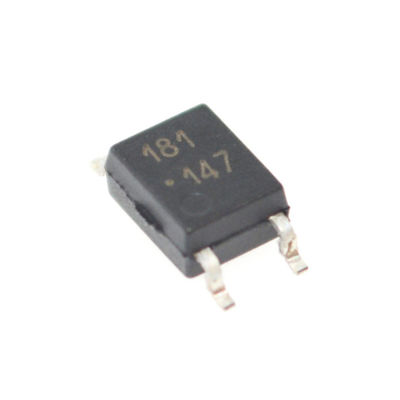

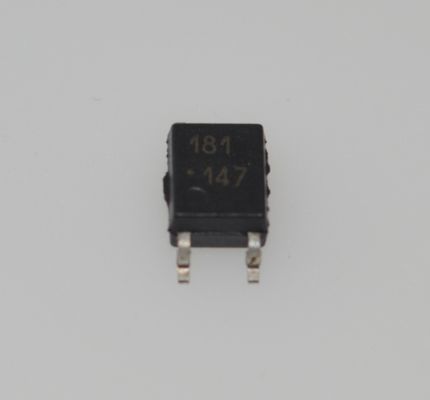

Broadcom® HCPL-181 содержит светоизлучающий диод, оптически связанный с фототранзистором. Он упакован в 4-контактный миниатюрный плоский корпус SMD с профилем 2,0 мм. Небольшие размеры этого продукта позволяют значительно сэкономить место. Объем корпуса на 30% меньше, чем у обычного типа DIP. Напряжение изоляции вход-выход составляет 3750 В (RMS). Время отклика, tr, обычно составляет 4 мкс, а минимальный CTR составляет 50% при входном токе 5 мА.

ИНФОРМАЦИЯ

Чертеж
