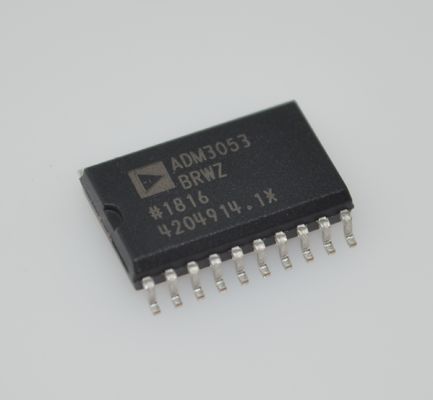

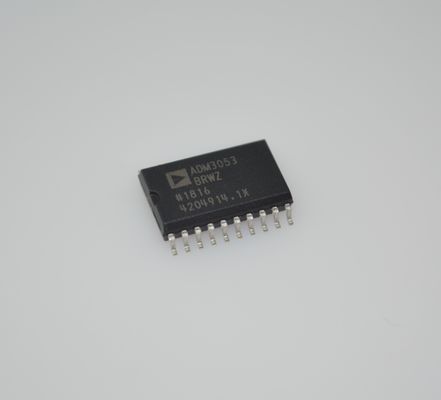

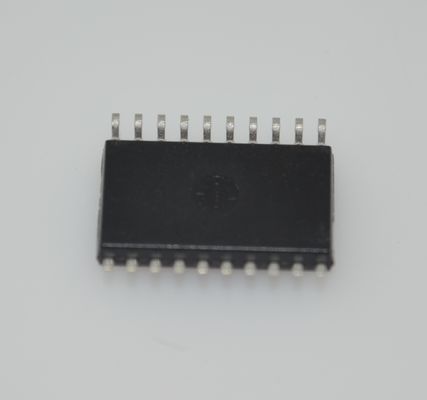

ADM3053BRWZ 5kV rms Изолированный CAN-передатчик с интегрированным Изолированным DC-DC ISO 11898-2 1Mbps Высокий CMTI SOIC-20 пакет для промышленных сетей и управления двигателем

ADM3053BRWZ 5 кВ rms изолированный приемопередатчик CAN с интегрированным изолированным DC-DC ISO 11898-2 1 Мбит/с, высоким CMTI, корпусом SOIC-20 для промышленных сетей и управления двигателями

andnbsp;

ОСОБЕННОСТИ

Изолированный приемопередатчик CAN с сигналом и питанием 2,5 кВ rms

Интегрированный изолированный преобразователь постоянного тока в постоянный isoPower

Работа от 5 В на VCC

Работа от 5 В или 3,3 В на VIO

Соответствует стандарту ISO 11898

Высокая скорость передачи данных до 1 Мбит/с

Необесточенные узлы не нарушают работу шины

Подключение 110 или более узлов к шине

Управление наклоном для снижения EMI

Защита от теплового отключения

Высокая помехоустойчивость к синфазным помехам: andgt;25 кВ/andmu;с

Сертификаты безопасности и соответствия нормативным требованиям

andnbsp; Признание UL

andnbsp; andnbsp; 2500 В rms в течение 1 минуты в соответствии с UL 1577

andnbsp; Принятие компонентов CSA, уведомление 5A

andnbsp; Сертификат соответствия VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 часть 2): 2003-01

andnbsp; andnbsp; VIORM = 560 В пик

Промышленный диапазон рабочих температур (от andminus;40anddeg;C до +85anddeg;C)

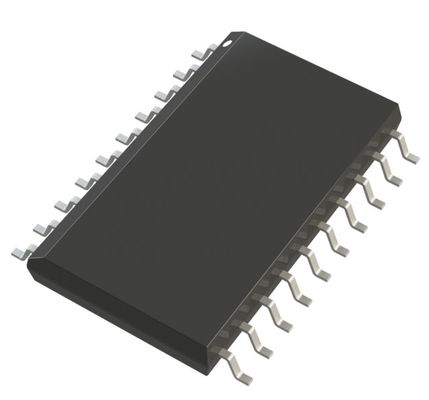

Доступен в широком корпусе, 20-выводном корпусе SOIC

andnbsp;

ПРИМЕНЕНИЯ

Шины данных CAN

Промышленные полевые сети

andnbsp;

ОПИСАНИЕ

ADM3053 - это изолированный приемопередатчик физического уровня сети контроллера (CAN) с интегрированным изолированным преобразователем постоянного тока в постоянный. ADM3053 соответствует стандарту ISO 11898.

В устройстве используется технология Analog Devices, Inc., iCouplerandreg; для объединения 2-канального изолятора, приемопередатчика CAN и преобразователя постоянного тока в постоянный Analog Devices isoPowerandreg; в одном корпусе SOIC для поверхностного монтажа. Встроенный генератор выдает пару прямоугольных сигналов, которые управляют внутренним трансформатором для обеспечения изолированного питания. Устройство питается от одного источника питания 5 В, реализуя полностью изолированное решение CAN.

ADM3053 создает полностью изолированный интерфейс между контроллером протокола CAN и шиной физического уровня. Он способен работать со скоростью передачи данных до 1 Мбит/с.

Устройство имеет функции ограничения тока и теплового отключения для защиты от коротких замыканий на выходе. Деталь полностью специфицирована в промышленном температурном диапазоне и доступна в 20-выводном корпусе SOIC с широким корпусом.

ADM3053 содержит технологию isoPower, которая использует высокочастотные коммутационные элементы для передачи энергии через трансформатор. Особое внимание следует уделять разводке печатной платы (PCB), чтобы соответствовать стандартам излучения. См. Примечание к приложению AN-0971, Рекомендации по контролю излучаемых помех с устройствами isoPower, для получения подробной информации о соображениях по разводке платы.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
