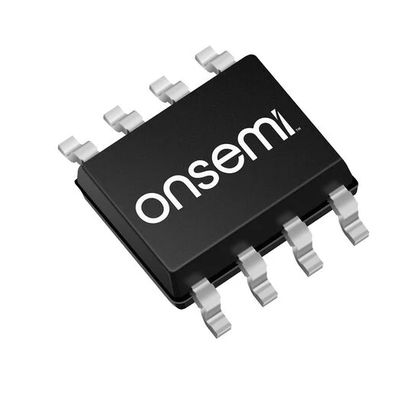

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Двойной сравнитель низкой мощности Открытый коллектор Выход Широкий 2V-36V Поставка ESD Защищенный промышленный стандарт Экономично эффективная надежная производительность

иnbsp;

Особенности

andbull; Широкий диапазон одноразового питания: от 2,0 до 36 Vdc

и бык; разделение предложения: и плюсmn;1.0 Vdc до и более 18 Vdc

andbull; Очень низкий отток тока независимо от напряжения питания: 0,4 мА

andbull; низкий входный пристрастительный ток: 25 nA

andbull; Низкий входной офсетный ток: 5,0 nA

andbull; Низкое входное отключение напряжения: 5,0 мВ (макс) LM293/393

andbull; Ввод общего режима до уровня земли

andbull; Дифференциальный диапазон входного напряжения равен напряжению питания

andbull; Выходное напряжение совместимо с логическими уровнями DTL, ECL, TTL, MOS и CMOS

andbull; ESD-зажимы на входах повышают прочность устройства, не влияя на производительность

andbull; Префикс NCV для автомобильной промышленности и других приложений, требующих уникальных требований к изменению площадки и управления; AEC-Q100 Qualified and PPAP Capable

andbull; Эти устройства свободны от Pb, галогена/BFR и соответствуют требованиям RoHS.

иnbsp;

Заявления

1. Выявление уровня и преобразование

Благодаря своей структуре выхода с открытым коллектором, он может легко достичь преобразования и изоляции между различными уровнями напряжения, служа мостом между цифровыми и аналоговыми системами.

Специфические применения:обнаружение порога аналогового сигнала для микроконтроллеров (Arduino, STM32), преобразование аналоговых сигналов в цифровые логические уровни (TTL/CMOS),Мониторинг напряжения системы (защита от перенапряжения/поднапряжения).

2. Определение порога сигнала датчика

Это одно из его основных применений.Он может сравнивать сигналы непрерывного датчика с эталонным напряжением и выводить цифровой сигнал для запуска последующих действий, когда сигнал превышает или опускается ниже порога.

Специфические применения:Фотоэлектрические датчики, контроллер температуры (термостаты), детектор уровня жидкости, сигнализация о дыме, выключатели близости.

3Производство квадратных и импульсных волн

Конфигурируя положительную обратную связь (режим запуска Schmitt), он может эффективно преобразовывать медленно изменяющиеся или шумные аналоговые сигналы в чистые, четкие цифровые импульсы, обеспечивая иммунитет к трещинам и шуму.

Специфические применения:Формирование формы волны, генерация квадратных волн из синусных волн, переключатель дебаунсинговых схем, генерация модуляции ширины импульса (PWM).

4. Сравнитель окон

Используя оба сравнителя в LM393, можно построить схему сравнителя окна, чтобы определить, находится ли напряжение сигнала в пределах или за пределами двух предопределенных пределов напряжения (окно).

Специфические применения:Мониторинг напряжения аккумулятора (проверка, находится ли напряжение в пределах нормального диапазона), мониторинг диапазона безопасности при управлении процессом.

5Маломощные и батарейные устройства

LM393 работает в широком диапазоне напряжения (до 2 В) и имеет очень низкое потребление покоящегося тока, что делает его идеальным для портативных устройств, чувствительных к питанию, и значительно увеличивает срок службы батареи.

Специфические применения:Дистанционные пульты, беспроводные сенсорные узлы, портативные приборы, устройства Интернета вещей (IoT).

иnbsp;

Описание

Серия LM393 представляет собой двойные независимые высокоточные сравниватели напряжения, способные к работе с одним или разделенным питанием.Эти устройства предназначены для совместного режима диапазона на уровне земли с одним питанием.Спецификации входного сдвига напряжения до 2,0 мВ делают это устройство отличным выбором для многих приложений в потребительской, автомобильной и промышленной электронике.

иnbsp;

Информация

иnbsp;

Рисунок
