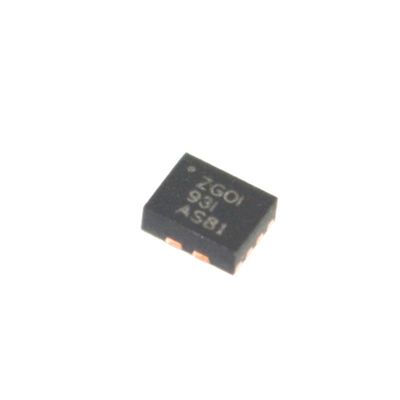

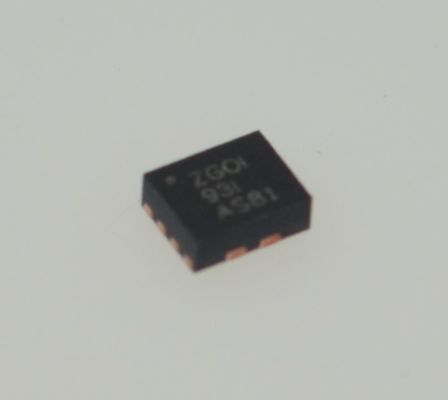

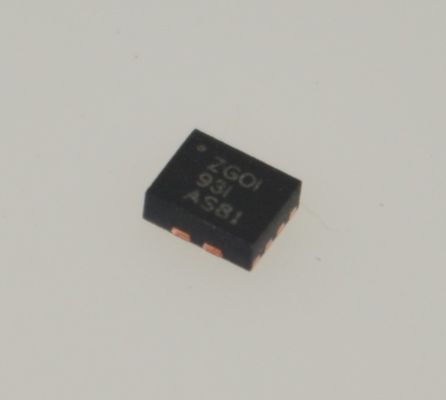

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Ввод 95% Эффективность Ультракомпактная низкая волна Программируемая полная защита Широкий диапазон от -40 до 125 градусов по Цельсию

иnbsp;

Особенности

andbull; диапазон входного напряжения: от 2,7 В до 12 В

andbull; диапазон выходной напряженности: от 4,5 В до 12,6 В

andbull; эффективность до 90% при VIN = 3,3 V, VOUT = 9 V и IOUT = 2 A

andbull; Резистор-программируемый предельный пиковый ток до 10 А для высокого импульсного тока

andbull; регулируемая частота переключения: от 200 кГц до 2,2 МГц

andbull; встроенное время мягкого запуска 4 мс

andbull; режим работы PFM при легкой нагрузке (TPS61089)

andbull; Принудительный режим работы PWM при легкой нагрузке (TPS610891)

иbull; Внутренняя защита от перенапряжения выхода при 13,2 В

иbull; Защита от перенапряжения по циклам

и Bull; Термозаключение

и бык; 2,00-мм иtimes; 2,50-мм VQFN HotRodandtrade; пакет

иnbsp;

Заявления

и бык; bluetoothhandtrade; оратор

и бык; быстрый зарядный энергобанк

иbull; портативный POS терминал

иnbsp;

Описание

TPS61089x представляет собой TPS61089 и TPS610891. TPS61089x - это полностью интегрированный синхронный преобразователь усиления с 19-мандальным переключателем питания и 27-мандальным переключателем выпрямления.Устройство обеспечивает высокую эффективность и небольшой мощность иTPS61089x имеет широкий диапазон входного напряжения от 2,7 В до 12 В для поддержки приложений, работающих с одно- или двухклеточными литий-ионными/полимерными батареями.TPS61089x имеет 7-A непрерывный переключатель способность тока и обеспечивает выходное напряжение до 12.6 В.

TPS61089x использует адаптивную постоянную топологию управления пиковым током для регулирования выходного напряжения.TPS61089x работает в режиме модуляции ширины импульса (PWM)В условиях легкой нагрузки TPS61089 работает в режиме модуляции импульсной частоты (PFM) для повышения эффективности,пока TPS610891 все еще работает в режиме PWM, чтобы избежать проблем приложения, вызванных низкой частотой переключенияЧастота переключения в режиме PWM регулируется от 200 кГц до 2,2 МГц. TPS61089x также реализует встроенную функцию мягкого запуска 4 мс и регулируемую функцию ограничения тока пикового переключателя.Кроме того,, устройство обеспечивает защиту от перенапряжения выхода 13,2-В, защиту от перенапряжения цикла за циклом и защиту от теплового отключения.

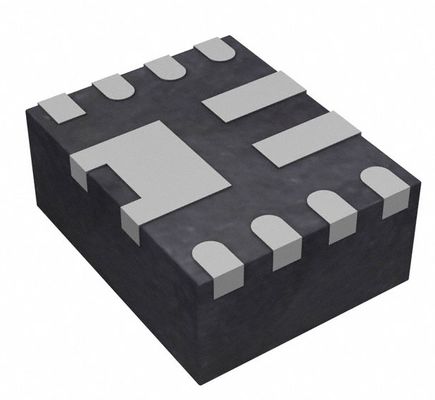

TPS61089x доступен в чрезвычайно компактном размере 2,0-мм иtimes; 2,5-мм 11-прикольный пакет VQFN.

иnbsp;

Информация

иnbsp;

Рисунок
