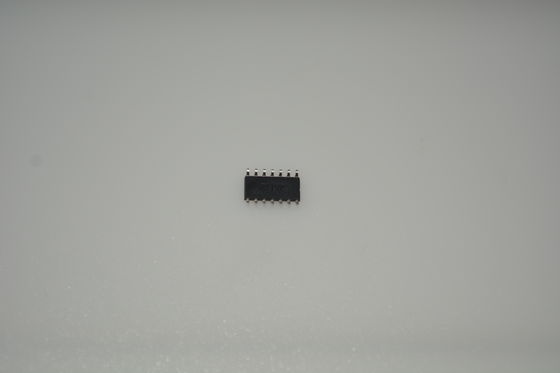

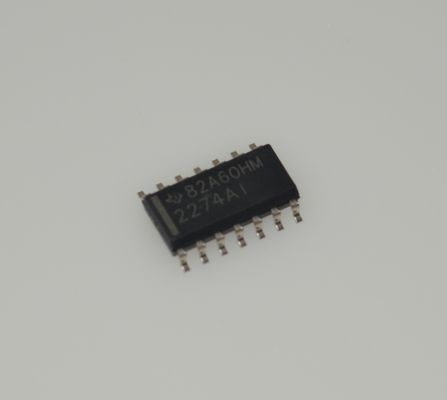

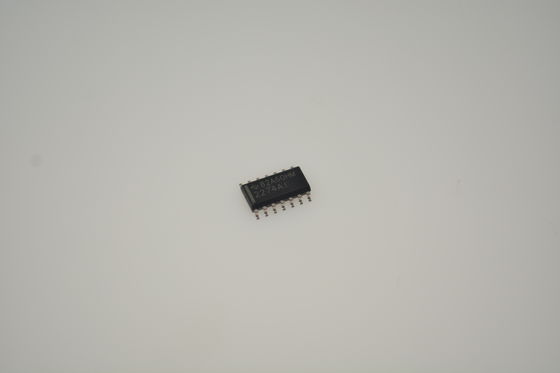

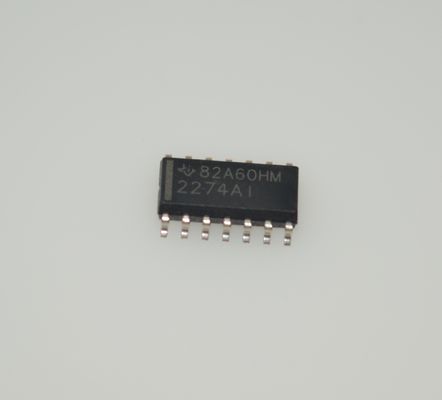

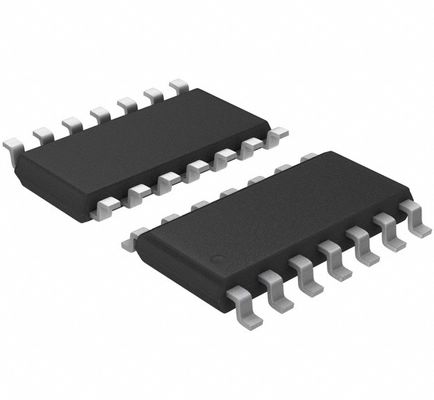

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Четырехканальный операционный усилитель Rail-to-Rail с полосой пропускания 2,2 МГц, скоростью нарастания 3,6 В/мкс, питанием 3 В - 16 В, низким уровнем шума, низким входным смещением, высоким выходным током, корпус SOIC-14 и расширенный температурный диапазон

Особенности

• Выходной сигнал включает обе шины питания

• Низкий уровень шума: 9 нВ/√Гц (типичное значение при f = 1 кГц)

• Низкий ток смещения по входу: 1 пА (типичное значение)

• Полностью специфицирован для работы как с однополярным, так и с двухполярным питанием

• Диапазон синфазного входного напряжения включает отрицательную шину

• Высокая ширина полосы усиления: 2,2 МГц (типичное значение)

• Высокая скорость нарастания: 3,6 В/мкс (типичное значение)

• Низкое напряжение смещения по входу: 950 мкВ (максимальное значение при TA = 25°C)

• Включена макромодель

• Улучшенные характеристики по сравнению с TLC272 и TLC274

• Доступно в автомобильном исполнении Q-Temp

Применения

• Бытовая техника (холодильники, стиральные машины)

• Портативные системы мониторинга

• Управление конфигурацией и поддержка печати

• Интерфейсы датчиков

• Приложения с батарейным питанием

Описание

TLC2272 и TLC2274 - это сдвоенные и счетверенные операционные усилители от Texas Instruments. Оба устройства обеспечивают выход Rail-to-Rail для увеличения динамического диапазона в приложениях с однополярным или двухполярным питанием. Семейство TLC227x предлагает полосу пропускания 2 МГц и скорость нарастания 3 В/мкс для более высокоскоростных приложений. Эти устройства обеспечивают сопоставимые характеристики по переменному току, имея при этом лучшие показатели по шуму, напряжению смещения по входу и рассеиваемой мощности, чем существующие КМОП операционные усилители. TLC227x имеет напряжение шума 9 нВ/√Гц, что в два раза меньше, чем у конкурирующих решений.

Семейство устройств TLC227x, обладающее высоким входным импедансом и низким уровнем шума, отлично подходит для обработки слабых сигналов от источников с высоким импедансом, таких как пьезоэлектрические датчики. Благодаря низкому уровню рассеиваемой мощности эти устройства хорошо работают в портативных системах мониторинга и дистанционного зондирования. Кроме того, функция выхода Rail-to-Rail с однополярным или двухполярным питанием делает это семейство отличным выбором при сопряжении с аналого-цифровыми преобразователями (АЦП). Для прецизионных приложений семейство TLC227xA доступно с максимальным напряжением смещения по входу 950 мкВ. Это семейство полностью охарактеризовано при напряжении 5 В и ±5 В.

TLC227x также отлично подходит для модернизации TLC27x в стандартных конструкциях. Они предлагают увеличенный динамический диапазон выхода, более низкое напряжение шума и более низкое напряжение смещения по входу. Этот расширенный набор функций позволяет использовать их в более широком спектре приложений. Для приложений, требующих более высокого выходного тока и более широкого диапазона входного напряжения, см. устройства TLV2432 и TLV2442.

Если конструкция требует одиночных усилителей, см. семейство TLV2211, TLV2221 и TLV2231. Эти устройства представляют собой одиночные операционные усилители Rail-to-Rail в корпусе SOT-23. Их небольшой размер и низкое энергопотребление делают их идеальными для оборудования с высокой плотностью и батарейным питанием.

ИНФОРМАЦИЯ

Чертеж
