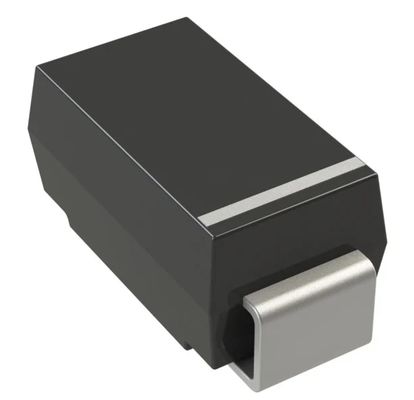

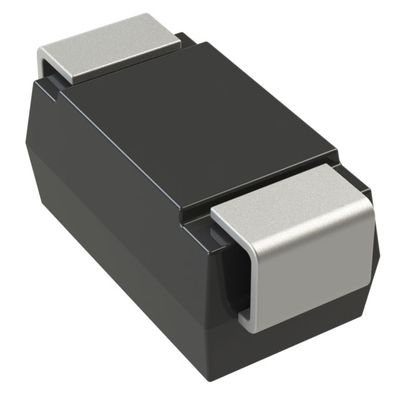

SMAJ5.0CA 5.0V TVS Diode with 600W Peak Power Bidirectional Protection Low Clamping Voltage Ultra-Fast Response SOD-123FL Package AEC-Q101 Qualified High Surge Capability and RoHS Compliance

SMAJ5.0CA 5.0V TVS диод с двунаправленной защитой пиковой мощностью 600 Вт, низким напряжением зажима, сверхбыстрым откликом, корпус SOD-123FL, соответствие AEC-Q101, высокая перегрузочная способность и соответствие RoHS

andnbsp;

Особенности

■Пиковая импульсная мощность 400 Вт при форме сигнала 10/1000andmicro;с, частота повторения (рабочий цикл): 0,01%

■Отличная способность зажима

■Типичный IR менее 1andmu;A при VBR minandgt;12V

■Поверхностный монтаж для компактной компоновки печатной платы

■Низкопрофильный корпус

■Типичный режим отказа - короткое замыкание из-за превышения напряжения или тока

■Испытание на усы проводится в соответствии с JEDEC JESD201A в соответствии с таблицами 4a и 4c

■ IEC-61000-4-2 ESD 30 кВ (воздух), 30 кВ (контакт)

■Защита от электростатического разряда (ESD) линий передачи данных в соответствии с IEC 61000-4-2

■Защита от EFT линий передачи данных в соответствии с IEC 61000 4-4

■Встроенное снятие напряжения

■Быстрое время отклика: обычно менее 1,0 пс от 0 Вольт до VBR min

■Стеклянный пассивированный переход

■Низкая индуктивность

■Гарантирована высокая температура пайки оплавлением: 260anddeg;C/30 сек

■ VBR @ TJ= VBR@25anddeg;C x (1+andalpha;T x (TJ - 25)) (andalpha;T: температурный коэффициент, типичное значение 0,1%)

■Пластиковый корпус имеет рейтинг воспламеняемости V-0 в соответствии с UL-94.

■Соответствует уровню MSL1 в соответствии с J-STD-020, LF максимальный пик 260anddeg;C

■Матовое олово, покрытие без свинца

■Не содержит галогенов и соответствует RoHS

■Pb-free E3 означает, что межсоединение второго уровня не содержит Pb, а материал финишного покрытия выводов - олово (Sn) (IPC/JEDEC J-STD 609A.01)

andnbsp;

Применения

Устройства TVS идеально подходят для защиты интерфейсов ввода/вывода, шины VCC и других уязвимых цепей, используемых в телекоммуникациях, компьютерах, промышленной и потребительской электронике.

andnbsp;

Описание

Серия SMAJ разработана специально для защиты чувствительного электронного оборудования от переходных напряжений, вызванных молнией и другими переходными событиями.
