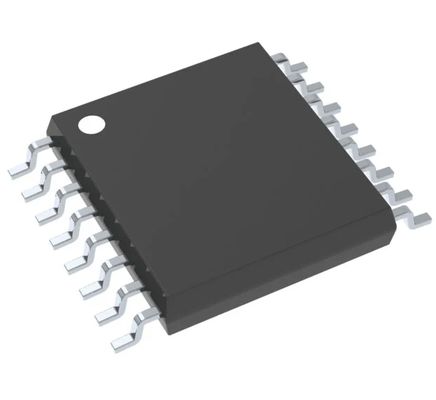

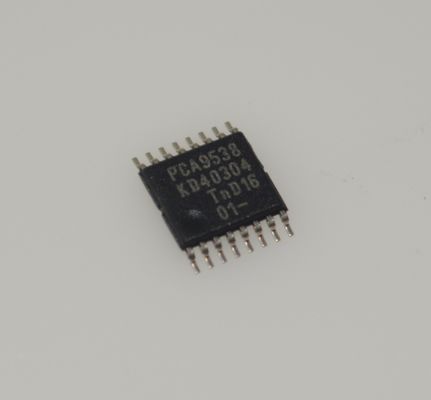

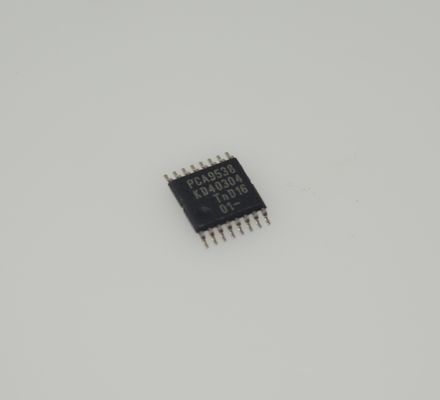

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW 8-разрядный I2C I/O расширитель с низким напряжением работы прерывания выхода полярность инверсия низкий резервный ток и небольшой пакет для серверов LCD и промышленного управления

иnbsp;

Особенности

andbull; низкое потребление напряжения в режиме ожидания 1 andmu; A max

иbull; I2C к параллельному портовому расширителю

иbull; выход активного низкого прерывания с открытым отводом

иbull; Ввод активного низкого резета

andbull; диапазон рабочего напряжения питания от 2,3 В до 5,5 В

иbull; 5-В толерантные I/O-порты

andbull; 400-кГц быстрая I2C шина

andbull; два аппаратных адреса позволяют до четырех устройств на I2C/SMBus

иbull; Регистр конфигурации ввода и вывода

и бык; Регистр инверсии полярности

andbull; питание со всеми каналами, настроенными как входы

Нет никаких сбоев на питании

иbull; фильтр шума на входах SCL/SDA

andbull; Застегнутые выходы с высокоточным максимальным приводом для прямого привода светодиодов

andbull; производительность зажигания превышает 100 mA по JESD 78, класс II

иbull; защита ESD превышает JESD 22

2000V Модель человеческого тела (A114-A)

200-вольтная машина (A115-A)

иnbsp; иnbsp; 1000-вольтная зарядная модель устройства (C101)

иnbsp;

Заявления

1Серверы и оборудование для ЦОДов

Основные преимущества:Интерфейс Landsup2;C обеспечивает централизованное управление, в то время как функция вывода прерывания позволяет реагировать в режиме реального времени на изменения состояния, что делает его подходящим для высокой плотности мониторинга оборудования.

Типичные применения:Управление вентилятором на серверных материнских платах, мониторинг состояния питания, расширение сигнала заднего плана и управление датчиками шасси.

2Промышленный контроль и автоматизация

Основные преимущества:Совместимость с широким напряжением (1,65V до 5,5V) и промышленный диапазон температур поддерживают суровую среду; функциональность прерывания уменьшает расходы на опрос MCU.

Типичные применения:Расширение PLC I/O, получение статуса датчика, интерфейсы двигателя, кнопка промышленной панели и управление индикатором.

3Потребительская электроника и дисплейные устройства

Основные преимущества:Небольшой пакет (TSSOP-16) экономит пространство, низкий резервный ток продлевает срок службы батареи, а инверсия полярности упрощает конструкцию схемы.

Типичные применения:Планшеты управления умными приборами, интерфейсы ключей LCD-телевизора/монитора, пульта дистанционного управления дронов, узлы сенсоров умного дома.

4Встроенные системы и устройства Интернета вещей

Основные преимущества:Автобус Landsup2;C экономит ресурсы MCU, низкое энергопотребление подходит для сценариев с батарейным питанием, а настраиваемое направление ввода/вывода повышает гибкость.

Типичные применения:Расширение интерфейса шлюза Интернета вещей, расширение функциональности встроенной панели разработки, аккумуляторные регистраторы данных, управление портативными устройствами.

иnbsp;

Описание

PCA9538 представляет собой 8-битный I/O-экспандер общего назначения параллельного ввода и вывода (I/O) для двухлинейного двунаправленного I2C-автобуса (или SMBus).Это устройство может работать с диапазоном питания от 2.3 V до 5.5 V. Это устройство поддерживает как 100-кГц (стандартный режим), так и 400-кГц (быстрый режим).обеспечивает простое решение, когда для переключателей необходимы дополнительные В/В, датчики, кнопки, светодиоды, вентиляторы и так далее.

Особенности PCA9538 включают прерывание, которое генерируется на пине INT всякий раз, когда порт ввода меняет состояние.Аппаратные выбираемые адресные пин А0 и А1 позволяют использовать до четырех устройств PCA9538 на одной шине I2CЭто устройство также может быть сброшено на его состояние по умолчанию с помощью функции RESET или путем цикла питания, чтобы вызвать сброс питания.

ИНТ может быть подключен к вводу микроконтроллера.удаленный I/O может информировать микроконтроллер, если есть входящие данные на его портах без необходимости общения через шину I2CТаким образом, PCA9538 может оставаться простым рабским устройством.

Выходы устройства (запертые) имеют высокую мощность привода для прямого привода светодиодов.

Два аппаратных пина (A0 и A1) используются для программирования и изменения фиксированного адреса I2C и позволяют до четырех устройств использовать одну и ту же шину I2C или SMBus.

иnbsp;
