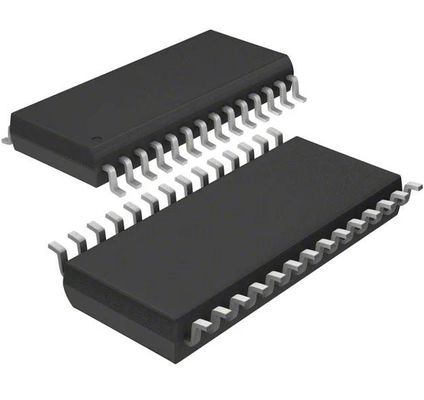

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16MHz 16-битный сверхнизкомощный MCU с 16KB Flash, 512B RAM, 10-битным ADC, таймером, UART / SPI / I2C, эмуляцией на чипе и расширенным диапазоном температур для встроенных систем

иnbsp;

СТРАНИЦЫ

andbull; низко напряженный диапазон питания: от 1,8 В до 3,6 В

иbull; Ультранизкое потребление энергии

Активный режим: 230 и микроА при 1 МГц, 2,2 В

Режим ожидания: 0,5 и микро;

и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и  и   и  и  и  и  и  и  и  и  и  и  и   и  и   и  и  и  и  и  и  и  и  и  и  и  и  и  и  и&

иbull; Пять режимов экономии энергии

иbull; Ультрабыстрое пробуждение из режима ожидания менее чем за 1 микрос;

andbull; 16-битная архитектура RISC, 62,5-ns Время цикла инструкции

andbull; Основные конфигурации часовых модулей

Внутренние частоты до 16 МГц с четырьмя калиброванными частотами

иnbsp; индаш; Внутренний очень низкомощный низкочастотный (LF) осциллятор

32 кГц кристалл

И  и  внешний цифровой часов источник

andbull; Два 16-битных таймера с тремя регистрами захвата/сравнения

иbull; до 24 I/O-прицепов с возможностью емкостного доступа

andbull; Универсальный интерфейс серийной связи (USCI)

Улучшенная UART поддерживающая автоматическое обнаружение Baudrate (LIN)

и  и  и  IrDA Encoder и Decoder

иnbsp; индаш; Синхронный SPI

и  и  и  и  и  и

andbull; On-Chip Comparator для аналоговой функции сравнения сигнала или конверсии аналого-цифрового (A/D) наклона

andbull; 10-битный 200-кпс аналого-цифровой (A/D) преобразователь с внутренней ссылкой, выборкой и задержкой и автоматическим сканированием (см. таблицу 1)

ибуль; детектор высыпаний

andbull; Серийное бортовое программирование, не требуется внешнее программное напряжение, программируемая защита кодом с помощью защитного предохранителя

andbull; Логика эмуляции на чипе с шпионским би-проволочным интерфейсом

члены семьи обобщены в таблице 1

иbull; Package Optionsandndash; TSSOP: 20 пин, 28 пин; PDIP: 20 пин; QFN:32Pi

иnbsp;

Заявления

1Переносные медицинские и медицинские устройства мониторинга

Основные преимущества:Ультранизкая мощность (многие режимы низкой мощности, например, LPM3 / LPM4) продлевает срок службы батареи; 10-битный ADC напрямую получает аналоговые сигналы датчиков.

Типичные применения:Ручные пульсоксиметры, цифровые термометры, портативные глюкометры, первичные гигиенические ленты.

2Потребительская электроника и персональные портативные устройства

Основные преимущества:Небольшие размеры (TSSOP-28) и низкое потребление энергии делают его подходящим для сценариев с ограниченным пространством и мощностью.

Типичные применения:Дистанционные пульты, электрические игрушки, цифровые зубные щетки, простые умные часы, портативные гаджеты.

3Промышленные системы обнаружения и управления

Основные преимущества:Интегрированный ADC, таймеры и коммуникационные интерфейсы (UART / SPI / I2C) соединяют и управляют различными датчиками; расширенный диапазон температур поддерживает более суровую среду.

Типичные применения:Сенсорные узлы, регистраторы данных, счетчики потока, простое управление двигателем, промышленные пульты дистанционного управления.

4Умный дом и автоматизация

Основные преимущества:Многочисленные вводы и выводы и коммуникационные интерфейсы облегчают периферийную связь и управление; сверхнизкая мощность подходит для аккумуляторных постоянно работающих устройств.

Типичные применения:Умные замки, сенсорные узлы температуры/влажности, умные переключатели, сигнализации, контроллеры гаражных дверей.

5. Конечные узлы IoT

Основные преимущества:Служит главным контроллером для сбора данных датчиков и загрузки через серийные интерфейсы (например, модули Bluetooth / Wi-Fi); его низкое потребление энергии является ключевым преимуществом.

Типичные применения:Беспроводные сенсорные узлы на батареях, экологические мониторы, сельскохозяйственные датчики IoT.

иnbsp;

Описание

Семейство сверхнизкомощных микроконтроллеров Texas Instruments MSP430 состоит из нескольких устройств с различными наборами периферийных устройств, предназначенных для различных приложений.в сочетании с пятью режимами малой мощностиУстройство оснащено мощным 16-разрядным процессором RISC, 16-разрядными регистрами,и постоянные генераторы, способствующие максимальной эффективности кодаЦифровой осциллятор (DCO) позволяет перейти от маломощного режима к активному менее чем за 1 микросек.

Серии MSP430G2x13 и MSP430G2x53 представляют собой сверхнизкомощные микроконтроллеры смешанного сигнала с встроенными 16-битовыми таймерами, до 24 пинов I/O с возможностью емкостного касания, универсальный аналоговый сравнитель,и встроенные возможности связи с использованием универсального интерфейса последовательной связиКроме того, члены семейства MSP430G2x53 имеют 10-битный конвертер аналого-цифровой (A/D).

Типичные приложения включают недорогие сенсорные системы, которые захватывают аналоговые сигналы, преобразуют их в цифровые значения, а затем обрабатывают данные для отображения или передачи в хост-систему.

иnbsp;

Информация

иnbsp;

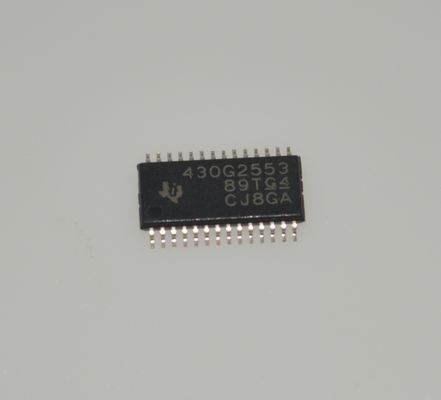

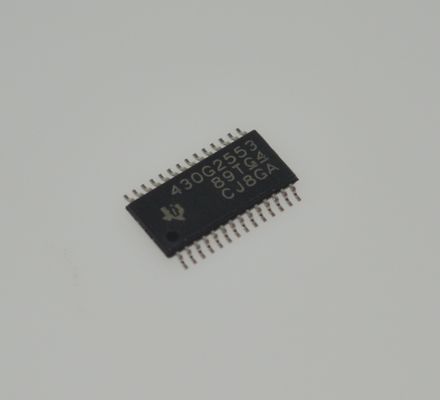

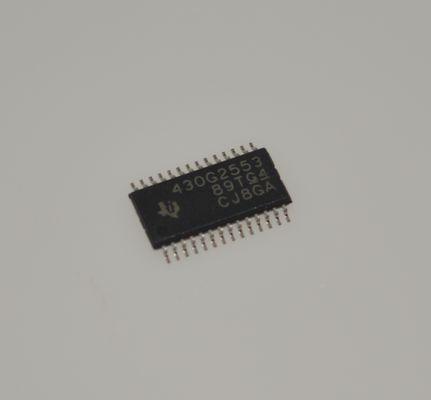

Рисунок
