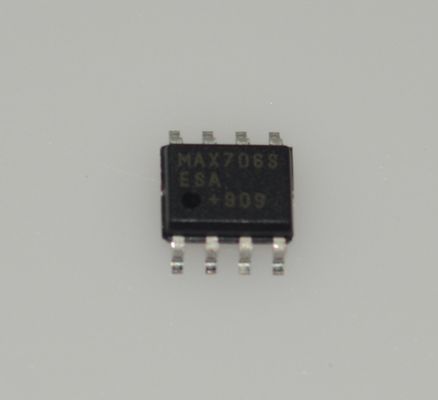

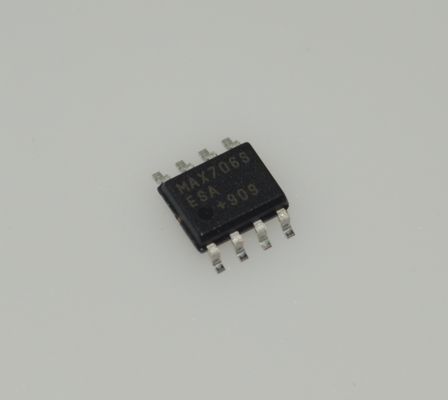

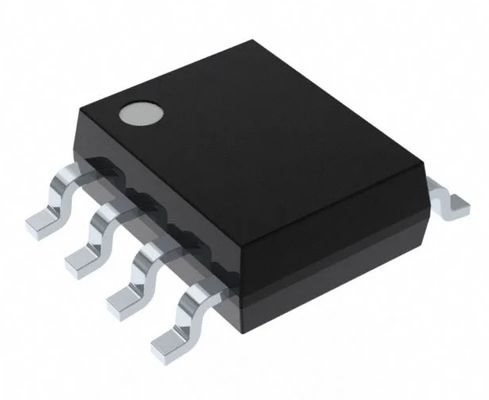

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;andmu;P Supervisor с ручным сбросомandnbsp;200 мс импульсandnbsp;4,65 В порогandnbsp;Низкий ток 35andmu;Aandnbsp;Работа 3,3 В/5 Вandnbsp;от -40anddeg;C до +85anddeg;Candnbsp;Watchdog Timer и Power-Fail Compare

andnbsp;

Особенности

andmicro;MAX Package, Малый 8-контактный SO

Прецизионные мониторы напряжения питания

andnbsp; 2,63 В (MAX706P/R, MAX706AP/AR и MAX708R)

andnbsp; 2,93 В (MAX706S, MAX706AS и MAX708S)

andnbsp; 3,08 В (MAX706T, MAX706AT и MAX708T)

Задержка сброса 200 мс

Дебонсированный TTL/CMOS-совместимый вход ручного сброса

Ток покоя 100andmicro;A

Функция отключения WDI (MAX706AP/AR/AS/AT)

Watchdog Timer: таймаут 1,6 с

Выходной сигнал сброса:

andnbsp; Только активный высокий уровень (MAX706P, MAX706AP)

andnbsp; Только активный низкий уровень (MAX706R/S/T, MAX706AR/AS/AT)

andnbsp; Активный высокий и активный низкий уровень (MAX708R/S/T)

Монитор напряжения для предупреждения о сбое питания или низком заряде батареиandnbsp;

8-контактный корпус для поверхностного монтажа

Гарантированное утверждение RESET при VCC = 1 В

andnbsp;

Применения

Оборудование с батарейным питанием

Портативные инструменты

Компьютеры

Контроллеры

Интеллектуальные инструменты

Критический andmicro;P мониторинг питания

andnbsp;

Описание

Микросхемы контроля MAX706P/R/S/T, MAX706AP/AR/AS/AT и MAX708R/S/T уменьшают сложность и количество компонентов, необходимых для контроля уровней питания +3 В в системах andmicro;P от +3 В до +5 В. Эти устройства значительно повышают надежность и точность системы по сравнению с отдельными микросхемами или дискретными компонентами.

Схемы контроля MAX706P/R/S/T и MAX706AP/AR/AS/AT обеспечивают следующие четыре функции:

1) Выход сброса во время включения, выключения и просадки напряжения.

2) Независимый выход сторожевого таймера, который переходит в низкое состояние, если вход сторожевого таймера не был переключен в течение 1,6 с.

3) Детектор порога 1,25 В для предупреждения о сбое питания, обнаружения низкого заряда батареи или для контроля источника питания, отличного от основного.

4) Вход ручного сброса с активным низким уровнем.

Единственная разница между MAX706R/AR, MAX706S/AS и MAX706T/AT заключается в уровнях порогового напряжения сброса, которые составляют 2,63 В, 2,93 В и 3,08 В соответственно. Все имеют выходные сигналы сброса с активным низким уровнем. MAX706P/AP идентичны MAX706R/AR, за исключением того, что выходной сигнал сброса имеет активный высокий уровень. Функция сторожевого таймера для MAX706AP/AR/AS/AT отключается, когда вход WDI остается открытым или подключен к высокоимпедансному состоянию трехстабильного выхода с низким током утечки.

MAX708R/S/T обеспечивают те же функции, что и MAX706R/S/T и MAX706AR/AS/AT, за исключением того, что у них нет сторожевого таймера. Вместо этого они обеспечивают как выходы RESET, так и RESET. Как и в случае с MAX706, устройства с суффиксами R, S и T имеют пороги сброса 2,63 В, 2,93 В и 3,08 В соответственно.

Эти устройства доступны в 8-контактных корпусах SO, DIP и andmicro;MAXandreg; и полностью специфицированы в рабочем диапазоне температур.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
