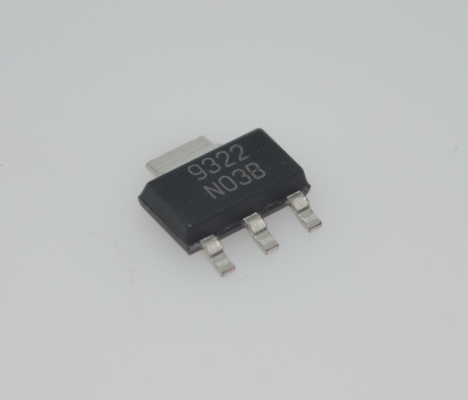

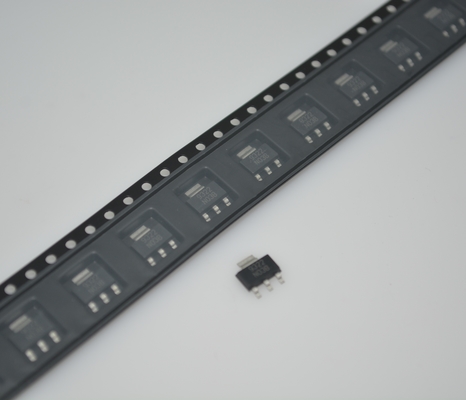

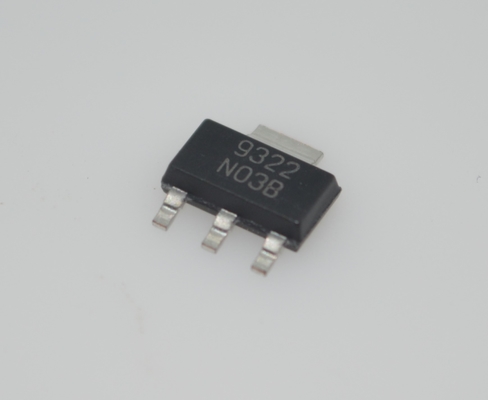

LM1117IMPX-ADJ/NOPB Регулируемый 1.25-13.8V 800mA LDO регулятор с 1.2V выходом 1% точности тока/теплозащита Стабильный с керамическими крышками SOT-223 Пакет диапазон от -40°C до +125°C

LM1117IMPX-ADJ/NOPB Регулируемый регулятор 1,25-13,8 В 800 мА LDO с падением напряжения 1,2 В, точностью 1%, защитой по току/температуре, стабильный с керамическими конденсаторами, корпус SOT-223, диапазон от -40°C до +125°C

andnbsp;

Особенности

andbull; Для более новой альтернативы, заменяющей без изменений, см. TLV1117

andbull; Для замен без изменений в конфигурации корпуса SOT-223 с фиксированным выходом и улучшенной функциональностью см. TLV761

andbull; Доступны версии 1,8 В, 2,5 В, 3,3 В, 5 В и регулируемые версии

andbull; Компактные корпуса SOT-223 и WSON

andbull; Ограничение тока и тепловая защита

andbull; Выходной ток: 800 мА

andbull; Регулировка по линии: 0,2% (максимум)

andbull; Регулировка по нагрузке: 0,4% (максимум)

andbull; Диапазон температур:

andndash; LM1117: от 0°C до +125°C

andndash; LM1117I: от andndash;40°C до +125°C

andnbsp;

Применения

andbull; Модули силовой части привода переменного тока

andbull; Блоки питания для торговых сетей и серверов

andbull; Промышленный переменный/постоянный ток

andbull; Ультразвуковые сканеры

andbull; Модули управления сервоприводом

andnbsp;

Описание

LM1117 - это регулятор напряжения с низким падением напряжения, падение напряжения которого составляет 1,2 В при токе нагрузки 800 мА.

LM1117 доступен в регулируемой версии, которая может устанавливать выходное напряжение от 1,25 В до 13,8 В только с двумя внешними резисторами. Кроме того, устройство доступно в пяти фиксированных напряжениях: 1,8 В, 2,5 В, 3,3 В и 5 В.

LM1117 предлагает ограничение тока и тепловое отключение. Схема включает в себя опорный источник напряжения с подгонкой по стабилитрону, чтобы обеспечить точность выходного напряжения в пределах andplusmn;1%.

Для улучшения переходной характеристики и стабильности на выходе требуется минимальный танталовый конденсатор емкостью 10 мкФ.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
