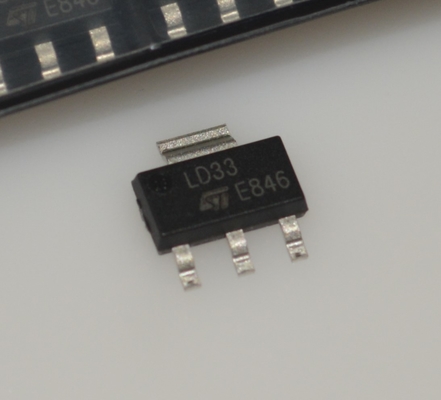

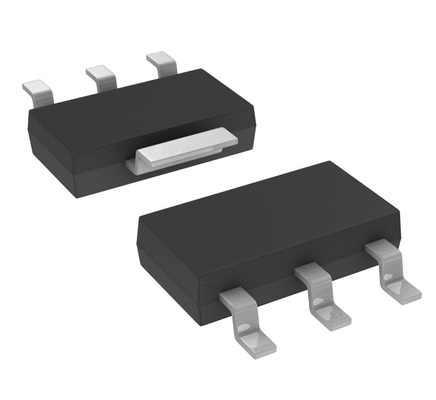

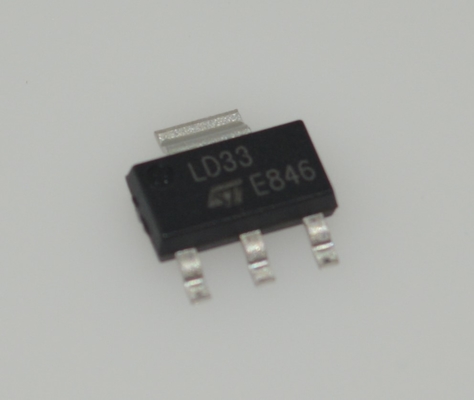

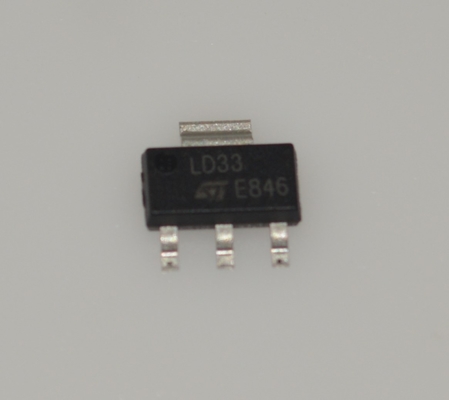

LD1117S33CTR 3,3 В LDO регулятор напряжения с выходным током 1 А, низким падением напряжения, высокой точностью, защитой от перегрузки по току и перегрева, стабильный с керамическими конденсаторами, корпус SOT-223

LD1117S33CTR 3,3 В LDO регулятор напряжения с выходным током 1 А, низким падением напряжения, высокой точностью, защитой от перегрузки по току и перегрева, стабильный с керамическими конденсаторами, корпус SOT-223

Особенности

• Низкое падение напряжения (типовое значение 1 В)

• Выходной ток до 800 мА SO-8

• Фиксированное выходное напряжение: 1,2 В, 1,8 В, 2,5 В, 3,3 В, 5,0 В

• Доступна регулируемая версия (VREF = 1,25 В)

• Внутреннее ограничение тока и температуры

• Доступно с точностью ± 1 % (при 25 °C) и 2 % в полном температурном диапазоне

• Подавление пульсаций напряжения питания: 75 дБ (типовое значение)

Применения

1. Бытовая электроника

Устройства умного дома: Такие как умные Wi-Fi розетки, датчики, пульты дистанционного управления и т. д., используемые для питания основного MCU и модулей датчиков.

Портативные устройства: Такие как MP3-плееры, цифровые фоторамки, портативные вентиляторы и т. д., для преобразования и регулирования напряжения для последующих цепей.

Компьютерная периферия: Такая как вспомогательное питание на материнских платах, USB-концентраторах, внутренних картах.

2. Оборудование связи и сетей

Сетевые модули: Обеспечение питания для Ethernet-контроллеров и Wi-Fi модулей предыдущего поколения (которые часто требуют питания 3,3 В).

Маршрутизаторы/коммутаторы: Обеспечение вспомогательного питания для определенных микросхем на плате.

Оптические модули: Также используются в некоторых традиционных оптических приемопередатчиках.

3. Промышленный контроль и автоматизация

Плата промышленного управления: Обеспечение питания 3,3 В для логических цепей, MCU, операционных усилителей и т. д. в ПЛК и промышленных контроллерах.

Интерфейсы датчиков: Многие датчики (температуры, давления, влажности) работают при напряжении 3,3 В, что делает LD1117 идеальным источником питания.

Измерительное и испытательное оборудование: Питание аналоговых и цифровых цепей в платах сбора данных и приборах.

4. Автомобильная электроникаИнформационно-развлекательные системы в автомобиле: Питание маломощных компонентов в таких устройствах, как радиоприемники, навигационные системы.

Модули управления кузовом: Такие как контроллеры стеклоподъемников, контроллеры стеклоочистителей и другие блоки ECU, требующие стабильного питания 3,3 В.

5. Встраиваемые системы и проекты

Shields Arduino: Обычно используются на щитах для преобразования более высокого напряжения (например, 5 В или 9 В) до 3,3 В для питания датчиков или устройств 3,3 В.

Плата разработки Raspberry Pi/STM32: Используются в пользовательских платах расширения или проектах для обеспечения шины питания 3,3 В для внешних компонентов.

Электронные DIY проекты: Используются практически в любом любительском или профессиональном проекте, который требует понижения напряжения с входов, таких как 5 В/6 В/9 В, до 3,3 В.

Описание

LD1117 - это регулятор напряжения с низким падением, способный обеспечить выходной ток до 800 мА, доступен даже в регулируемой версии (VREF = 1,25 В). Что касается фиксированных версий, предлагаются следующие выходные напряжения: 1,2 В, 1,8 В, 2,5 В, 3,3 В и 5,0 В. Устройство поставляется в корпусах: SOT-223, DPAK, SO-8 и TO-220. Корпуса для поверхностного монтажа SOT 223 и DPAK оптимизируют тепловые характеристики, даже предлагая значительную экономию места. Высокая эффективность обеспечивается NPN-проходным транзистором. Фактически, в этом случае, в отличие от PNP, ток покоя течет в основном в нагрузку. Для стабильности требуется только очень распространенный конденсатор емкостью не менее 10 мкФ.

Подстройка на кристалле позволяет регулятору достигать очень жесткого допуска по выходному напряжению, в пределах ± 1 % при 25 °C. Регулируемый LD1117 имеет контактную совместимость с другими стандартными. Регулируемые регуляторы напряжения поддерживают лучшие характеристики с точки зрения падения напряжения и допуска.
