DAC161P997CISQ/NOPB 16-битный программируемый цикл питания 4-20mA DAC высокая точность низкомощная цифровая калибровка HART совместимая надежная ±40В защита от неисправностей Решение промышленной автоматизации

DAC161P997CISQ/NOPB 16-разрядный программируемый ЦАП с питанием от контура 4-20 мА, высокоточный, маломощный, с цифровой калибровкой, совместимый с HART, надежное решение для промышленной автоматизации с защитой от неисправностей andplusmn;40 В

andnbsp;

Особенности

16-разрядная линейность

Однопроводной интерфейс (SWlF) с подтверждением связи

Цифровая передача данных (без потери качества)

Программируемое состояние при включении питания

Саморегулировка под скорость входных данных

Обнаружение и сообщение об ошибках в контуре

Программируемый уровень ошибки выходного тока

Отсутствие внешних прецизионных компонентов

Простой интерфейс к модулятору HART

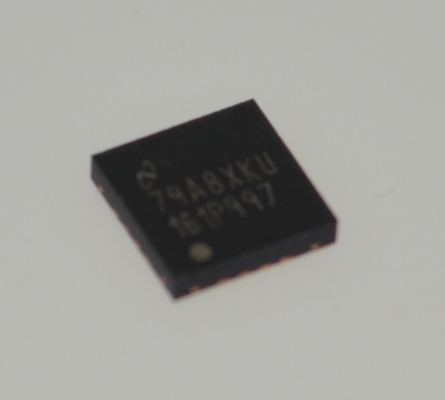

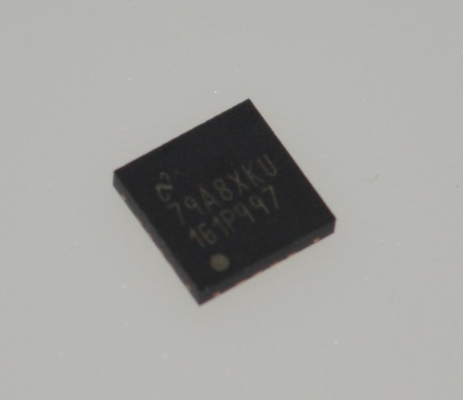

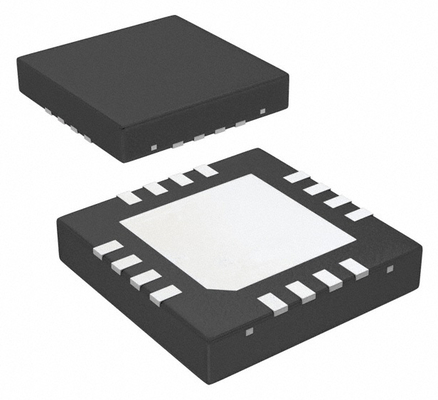

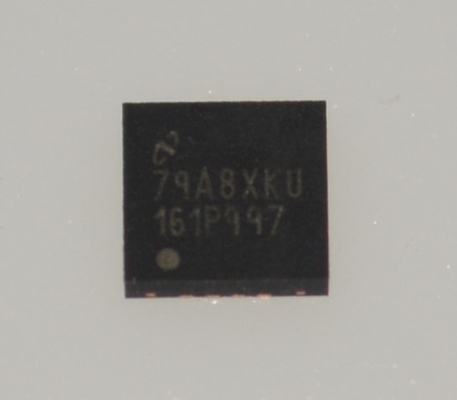

Малый корпус: WQFN-16 (4 x 4 мм, шаг 0,5 мм)

Основные характеристики

andnbsp;andnbsp;-Температурный коэффициент выходного тока: 29 ppmFS/anddeg;C (макс.)

andnbsp;andnbsp;-Долговременный дрейф выходного тока: 90 ppmFS (тип.)

andnbsp; -INL: 3,3/-2,1 andmu;A (макс.)

andnbsp; -Общий потребляемый ток: 190 andmu;A (макс.)

andnbsp;

Применение

Двухпроводной передатчик токовой петли 4-20 мА

Управление промышленными процессами

Управление приводами

Автоматизация производства

Автоматизация зданий
Прецизионные приборы

Системы сбора данных
Тестовые системы

andnbsp;

Описание

DAC161P997 - это 16-разрядный andDelta;-цифро-аналоговыйandnbsp;преобразователь (ЦАП) для передачи аналогового выходногоandnbsp;тока по стандартной для промышленности токовойandnbsp;петле 4-20 мА. Он обеспечивает 16-разрядную точность с низким температурным коэффициентом выходногоandnbsp;тока (29 ppm/C) иandnbsp;отличным долговременным дрейфом выходного тока (90 ppmFS)andnbsp;при потреблении менее 190 andmu;A.

Канал передачи данных к DAC161P997 - это однопроводнойandnbsp;интерфейс (SWF), который позволяет передавать данные с датчиков в цифровом формате через изоляционныйandnbsp;барьер с использованием одного изоляционного компонента. Цифровой вход DAC161P997 совместим соandnbsp;стандартными изоляционными трансформаторами и оптопарами. Функции обнаружения ошибок и подтверждения связи в протоколе SWF обеспечивают безошибочную связь через изоляционный барьер. Для приложений, гдеandnbsp;изоляция не требуется, DAC161P997 напрямую подключается к микроконтроллеру.

Привод контура DAC161P997 подключается кandnbsp;модулятору HART (Highway Addressable Remote Transducer), что позволяет вводить цифровые данные с частотной манипуляцией (FSK) в токовую петлю 4-20 мА. Это сочетание характеристик и функций делает DAC161P997 идеальным для 2- и 4-проводных промышленныхandnbsp;передатчиков.

DAC161P997 доступен в 16-выводном корпусе WQFN и рассчитан на расширенный промышленный температурный диапазон от -40'C до 105anddeg;C.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
