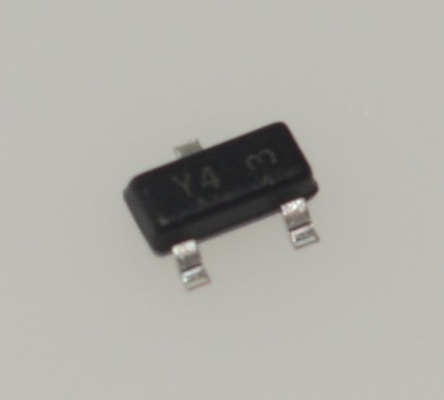

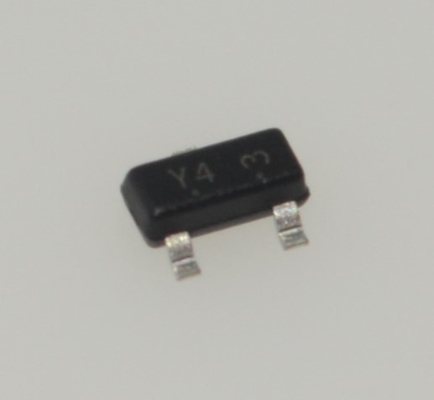

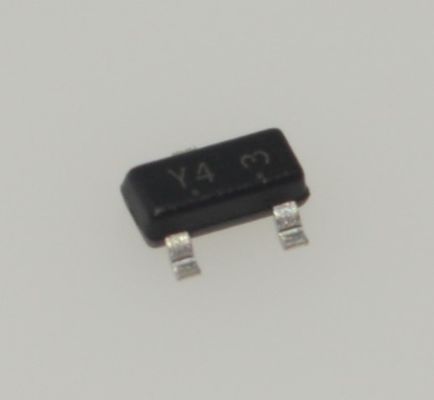

BZX84C15LT3G 15V Zener SOT-23 225mW Низкая утечка тока высокая стабильность защита от перенапряжения без галогена лента и катушка упаковка идеально подходит для ПКБ с ограниченным пространством

BZX84C15LT3G 15В стабилитрон SOT-23 225мВт, низкий ток утечки, высокая стабильность, защита от перенапряжений, безгалогенный, ленточная и катушечная упаковка, идеально подходит для печатных плат с ограниченным пространством

Особенности

• Номинальная мощность 250 мВт на плате FRandminus;4 или FRandminus;5

• Диапазон напряжения пробоя стабилитрона andminus; от 2,4 В до 75 В

• Корпус разработан для оптимальной автоматизированной сборки плат

• Небольшой размер корпуса для применений с высокой плотностью

• Рейтинг ESD класса 3 (andgt; 16 кВ) в соответствии с моделью человеческого тела

• Доступна серия с узким допуском (см. страницу 4)

• Префикс SZ для автомобильных и других применений, требующих уникальных требований к изменению места и управления; Соответствует AECandminus;Q101 и PPAP

• Эти устройства не содержат Pbandminus; и соответствуют требованиям RoHS

Применения

1: Фиксация напряжения и защита от перенапряжения: Используется для защиты чувствительных входных контактов интегральных схем (ИС) или полевых транзисторов (MOSFET) от повреждений, вызванных

электростатическим разрядом (ESD), скачками напряжения или случайным перенапряжением.

2andldquo;Опорное напряжение: Обеспечивает простое, стабильное опорное напряжение для таких схем, как АЦП (аналого-цифровые преобразователи), ЦАП (цифро-аналоговые

преобразователи) или компараторы напряжения.

3: Ограничение формы сигнала: Преобразование синусоидальных или других форм сигналов в приблизительные прямоугольные сигналы.

4: Регулирование источника питания: Действует как простой регулятор напряжения в малоточных, неточных схемах питания.

Описание

1: Напряжение стабилизации:

Номинальное значение: 15 В

Это ключевой параметр, указывающий на его стабильное опорное напряжение. В практическом применении он имеет диапазон допусков.

Для BZX84C15LT3G допуск по напряжению стабилизации составляет andplusmn;5%. Это означает, что в определенных условиях испытаний его фактическое регулирующее напряжение обычно находится

между 14,25 В и 15,75 В.

2: Рассеиваемая мощность:

Максимальная непрерывная рассеиваемая мощность: 350 мВт

Это важный предел, определяющий максимальную мощность, которую диод может безопасно выдерживать (Мощность = Напряжение стабилизации andtimes; Ток стабилизации). Конструкция схемы

должна обеспечивать, чтобы рабочий ток не приводил к превышению этого значения рассеиваемой мощности, в противном случае диод может перегреться и выйти из строя.

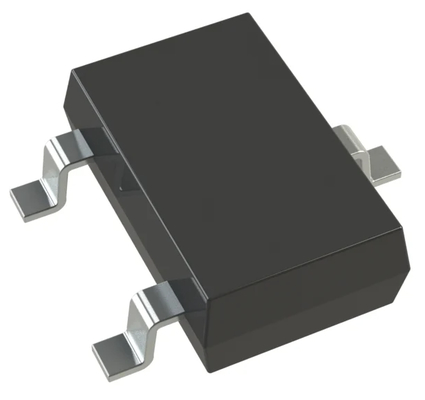

3: Корпус:

SOT-23

Это очень распространенный 3-контактный небольшой корпус для поверхностного монтажа, подходящий для разработки печатных плат высокой плотности.

4: Технология:

Один чип: В отличие от некоторых корпусов с двойными диодами, корпус SOT-23 BZX84C15LT3G содержит только один стабилитрон.

5: Характеристики производительности:

Очень резкая характеристика пробоя: Указывает на хорошую производительность регулирования напряжения.

Низкий ток утечки: Обратный ток утечки очень мал, когда напряжение ниже напряжения стабилизации.

Низкий импеданс: Обладает хорошими характеристиками динамического отклика.

ИНФОРМАЦИЯ

Чертеж
