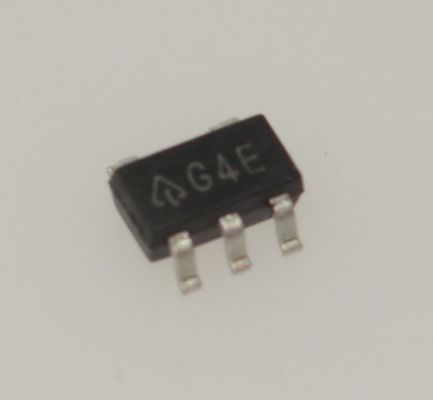

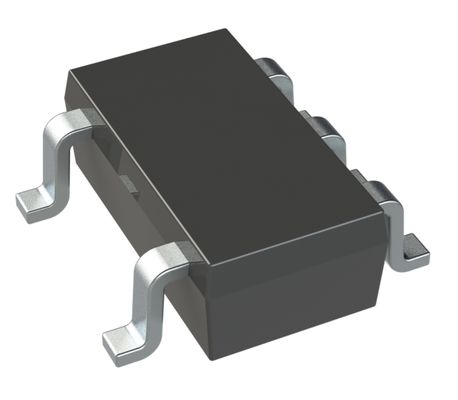

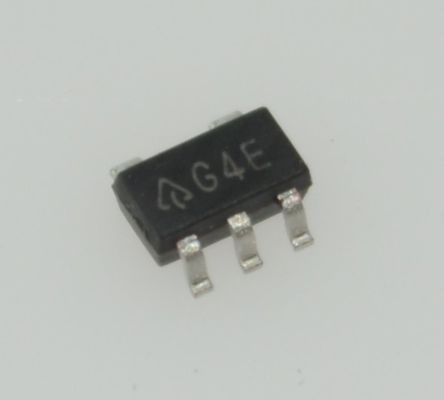

AP2821KTR-G1 36В 2A Одноканальный силовой ключ Сверхнизкое сопротивление 60 мОм Rds(on) Логика 1,2В - 5,5В Быстрый запуск 20 мкс Блокировка обратного тока Защита от перегрева и перегрузки по току -40°C до +125°C

AP2821KTR-G1 36 В 2 А Одноканальный силовой ключ со сверхнизким Rds(on) 60 мОм, логика 1,2 В - 5,5 В, быстрое включение 20 мкс, блокировка обратного тока, защита от перегрева и перегрузки по току, от -40°C до +125°C

Особенности

• Низкое сопротивление открытого состояния MOSFET: 120 мОм при VIN = 5,0 В

• Соответствие спецификациям USB

• Диапазон рабочего напряжения: от 2,7 В до 5,5 В

• Низкий ток потребления: 35 мкА (типовой)

• Низкий ток отключения: < 1 мкА

• Ограничение тока с обратной связью: 2 А

• Блокировка при пониженном напряжении

• Мягкий запуск

• Защита от перегрузки по току

• Защита от перегрева

• Защита от короткого замыкания нагрузки с обратной связью

• Отсутствие обратного тока при выключении питания

• Соответствие ESD системы: IEC61000-4-2 ±16 кВ (воздушный разряд) и ±8 кВ (контактный разряд) на разъеме USB

Применения

• Управление питанием USB

• USB-шины/самостоятельные концентраторы

• Источники питания с возможностью горячего подключения

• Схемы зарядных устройств

• Ноутбуки, материнские платы ПК

Описание

AP2821 - это интегрированный силовой ключ высокого уровня, состоящий из входа с логикой TTL, зарядного насоса и n-канального MOSFET. Низкое RDS(ON) переключателя, 120 мОм, соответствует требованиям USB по падению напряжения. Он включает в себя плавный запуск для ограничения пускового тока, защиту от перегрузки по току с обратной связью и тепловое отключение, чтобы избежать выхода из строя переключателя во время горячего подключения. Функция блокировки при пониженном напряжении (UVLO) используется для обеспечения выключения устройства, если отсутствует допустимое входное напряжение. И отсутствие обратного тока при выключении питания, с подтягивающим резистором для разряда выходного конденсатора, когда EN отключен.

ИНФОРМАЦИЯ

Чертеж
