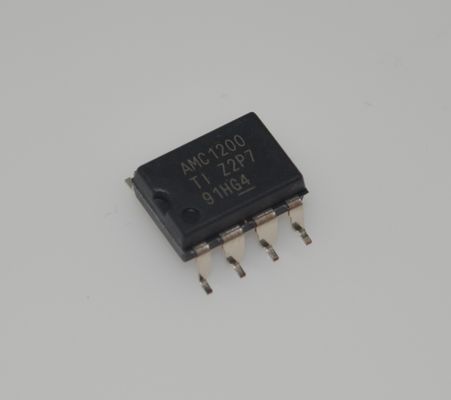

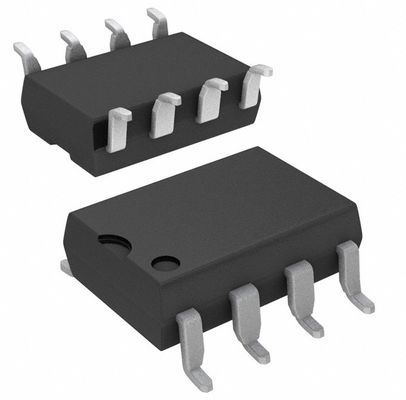

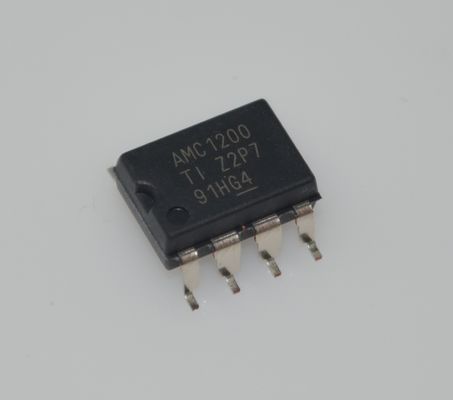

AMC1200SDUB Прецизионный изолированный дельта-сигма модулятор с входом ±250 мВ, питание 5 В, тактовая частота 20 МГц, 78 дБ SNR, высокий CMTI, -40°C to 125°C, SOIC-8, сертификация безопасности

AMC1200SDUB Прецизионный изолированный дельта-сигма модулятор с входом andplusmn;250 мВ, питание 5 В, тактовая частота 20 МГц, SNR 78 дБ, высокая CMTI, от -40°C до 125°C, SOIC-8, сертификация безопасности

andnbsp;

Особенности

andbull; Диапазон входного напряжения andplusmn;250 мВ, оптимизирован для шунтирующих резисторов 1 Ом

andbull; Очень низкая нелинейность: максимум 0,075% при 5 В

andbull; Низкая погрешность смещения: максимум 1,5 мВ

andbull; Низкий уровень шума: типично 3,1 мВ RMS

andbull; Низкий ток потребления по высокой стороне: максимум 8 мА при 5 В

andbull; Ширина полосы пропускания по входу: минимум 60 кГц

andbull; Фиксированное усиление: 8 (точность 0,5%)

andbull; Высокий коэффициент подавления синфазного сигнала: 108 дБ

andbull; Работа от 3,3 В по низкой стороне

andbull; Сертифицированная гальваническая развязка:

andnbsp; andndash; Одобрено UL1577 и VDE V 0884-10

andnbsp; andndash; Напряжение изоляции: 4250 ВPEAK (AMC1200B)

andnbsp; andndash; Рабочее напряжение: 1200 ВPEAK

andnbsp; andndash; Устойчивость к переходным процессам: минимум 10 кВ/andmicro;с

andbull; Типичный срок службы 10 лет при номинальном рабочем напряжении (см. отчет о применении SLLA197)

andbull; Полностью специфицирован в расширенном промышленном температурном диапазоне

andnbsp;

Применения

andbull; Измерение тока на основе шунтирующего резистора в:

andnbsp; andndash; Управлении двигателями

andnbsp; andndash; Зеленой энергетике

andnbsp; andndash; Частотных преобразователях

andnbsp; andndash; Источниках бесперебойного питания

andnbsp;

Описание

AMC1200 и AMC1200B - это прецизионные изоляционные усилители с выходом, отделенным от входной схемы барьером из диоксида кремния (SiO2), который обладает высокой устойчивостью к магнитным помехам. Этот барьер сертифицирован для обеспечения гальванической развязки до 4250 ВPEAK (AMC1200B) или 4000 ВPEAK (AMC1200) в соответствии с UL1577 и VDE V 0884 10. Используемые в сочетании с изолированными источниками питания, эти устройства предотвращают попадание токов помех в линию высокого синфазного напряжения в локальное заземление и вмешательство или повреждение чувствительных схем.

Вход AMC1200 или AMC1200B оптимизирован для прямого подключения к шунтирующим резисторам или другим источникам сигналов низкого напряжения. Отличные характеристики устройства поддерживают точное управление током, что приводит к экономии электроэнергии на уровне системы и, особенно в приложениях управления двигателями, к снижению пульсаций крутящего момента. Синфазное напряжение выходного сигнала автоматически настраивается на напряжение питания по низкой стороне 3 В или 5 В.

AMC1200 и AMC1200B полностью специфицированы в расширенном промышленном температурном диапазоне от -40°C до 105°C и доступны в корпусе SOIC-8 с широким корпусом (DWV) и корпусе Gullwing-8 (DUB).

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
