TPS63070RNMR повышающе-понижающий преобразователь 2,5-12 В вход, 2 А переключение, эффективность 96%, 1,8-5,5 В регулируемый выход, режим энергосбережения, 25 мкА ток покоя, принудительный ШИМ, корпус QFN 3x3 мм

TPS63070RNMR повышающе-понижающий преобразователь 2,5-12 В вход, 2 А переключение, эффективность 96%, 1,8-5,5 В регулируемый выход, режим энергосбережения, 25 мкА IQ, принудительный ШИМ, корпус QFN 3x3 мм

andnbsp;

Особенности

andbull; Диапазон входного напряжения: от 2,0 В до 16 В

andbull; Диапазон выходного напряжения: от 2,5 В до 9 В

andbull; Эффективность до 95%

andbull; Точность постоянного тока +/-1% в режиме ШИМ

andbull; Точность постоянного тока +3%/-1% в режиме PFM

andbull; Выходной ток 2 А в режиме понижения

andbull; Выходной ток 2 А в режиме повышения (VIN=4 В; Vout=5 В)

andbull; Точный вход ENABLE позволяет

andnbsp; andndash; определяемую пользователем блокировку при пониженном напряжении

andnbsp; andndash; точную последовательность

andbull; Автоматический переход между режимами понижения и повышения

andbull; Типичный ток покоя устройства: 50 мкА

andbull; Варианты фиксированного и регулируемого выходного напряжения

andbull; Возможность разряда выхода

andbull; Режим энергосбережения для повышения эффективности при низкой выходной мощности

andbull; Принудительная работа на фиксированной частоте 2,4 МГц и возможность синхронизации

andbull; Выход Power Good

andbull; VSEL просто позволяет изменять выходное напряжение

andbull; Отключение нагрузки во время выключения

andbull; Защита от перегрева

andbull; Защита от перенапряжения на входе/выходе

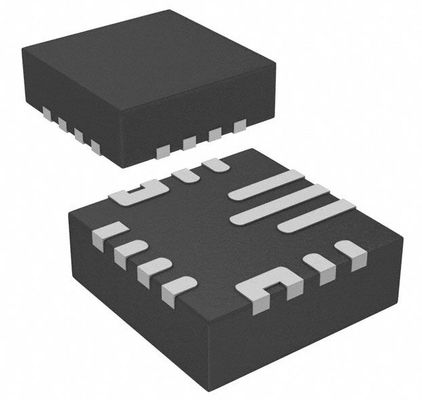

andbull; Доступен в корпусе QFN

andnbsp;

Применения

andbull; Применения с двумя литий-ионными аккумуляторами

andbull; Промышленное измерительное оборудование

andbull; DSC и видеокамеры

andbull; Ноутбуки

andbull; Ультрамобильные ПК и мобильные интернет-устройства

andbull; Персональные медицинские изделия

andnbsp;

Описание

TPS6307x - это высокоэффективный понижающе-повышающий преобразователь с низким током покоя, подходящий для применений, где входное напряжение может быть выше или ниже выходного напряжения. Выходные токи могут достигать 2 А в режиме повышения и в режиме понижения. Повышающе-понижающий преобразователь основан на контроллере с фиксированной частотой, широтно-импульсной модуляцией (ШИМ), использующем синхронное выпрямление для достижения максимальной эффективности. При низких токах нагрузки преобразователь переходит в режим энергосбережения для поддержания высокой эффективности в широком диапазоне токов нагрузки. Преобразователь можно отключить, чтобы минимизировать разряд батареи. Во время выключения нагрузка отключается от батареи. Устройство доступно в корпусе QFN 2,5 мм x 3 мм.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
