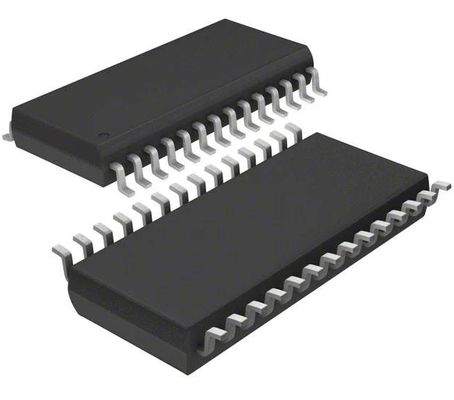

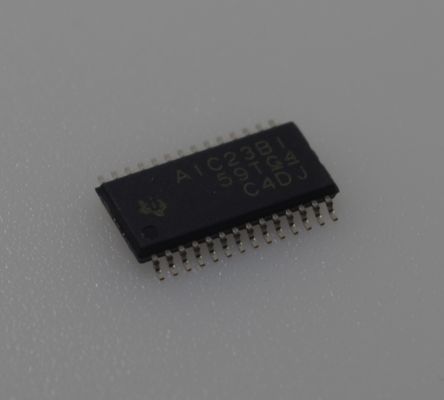

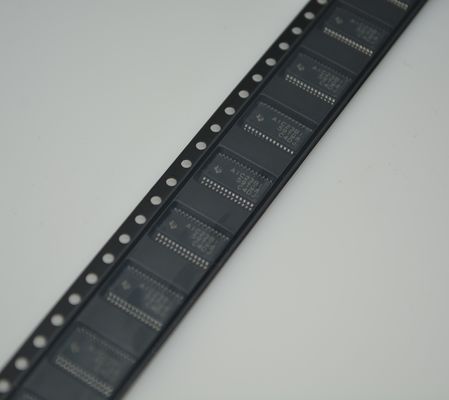

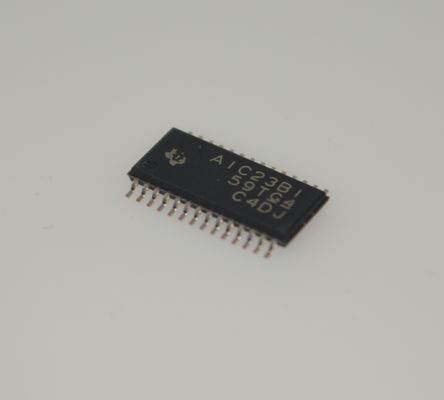

TLV320AIC23BIPWR Ultra-Low Power Stereo CODEC с интегрированным программируемым и гибким аудиоинтерфейсом HP Amp для портативных / оптимизированных с батареей приложений Hi-Fi

TLV320AIC23BIPWR Сверхнизкомощный стерео CODEC со встроенным усилителем для наушников, программируемый и гибкий аудиоинтерфейс для портативных/оптимизированных для батарей Hi-Fi приложений

Интегральная схема, микросхемы памяти, диод, транзистор, конденсатор, резистор, варистор, предохранитель, триммер и потенциометр, трансформатор, батарея, кабель, реле, переключатель, разъем, клеммная колодка, кварц и генератор, индуктор, датчик, трансформатор, драйвер IGBT, светодиод, ЖК-дисплей, преобразователь, печатная плата (печатная плата), PCBA (сборка печатной платы)

Особенности

• Высокопроизводительный стерео кодек

  – 90-дБ SNR многобитный сигма-дельта АЦП (A-взвешенный при 48 кГц)

  – 100-дБ SNR многобитный сигма-дельта ЦАП (A-взвешенный при 48 кГц)

  – 1,42 В – 3,6 В основное цифровое питание: совместимо с напряжениями ядра DSP TI C54x

  – 2,7 В – 3,6 В буферное и аналоговое питание: совместимо с буферными напряжениями DSP TI C54x

  – Поддержка частоты дискретизации 8 кГц – 96 кГц

• Программное управление через последовательный порт TI McBSP-совместимого мультипротокола

  – 2-проводные и SPI-совместимые протоколы последовательного порта

  – Бесшовная интеграция с TI McBSP

• Ввод/вывод аудиоданных через программируемый аудиоинтерфейс, совместимый с TI McBSP

  – Интерфейс, совместимый с I2S, требующий только одного McBSP для АЦП и ЦАП

  – Стандартные передачи данных I2S, MSB или LSB с выравниванием

  – Длина слова 16/20/24/32 бит

  – Возможность синхронизации Audio Master/Slave, оптимизированная для DSP TI (250/272 fs), режим USB

  – Также обеспечивается поддержка отраслевого стандарта Master/Slave (256/384 fs), нормальный режим

  – Бесшовная интеграция с TI McBSP

• Встроенное решение для смещения и буферизации электретных микрофонов

  – Малошумящий вывод MICBIAS при 3/4 AVDD для смещения электретных капсюлей

  – Встроенный буферный усилитель с настраиваемым фиксированным усилением от 1 до 5

  – Дополнительное выбираемое регистром управления усиление буфера 0 дБ или 20 дБ

• Стерео линейные входы

  – Встроенный программируемый усилитель усиления

  – Аналоговый путь обхода кодека

• Мультиплексный вход АЦП для стерео линейных входов и микрофона

• Стерео линейные выходы

  – Аналоговый стерео микшер для ЦАП и аналогового пути обхода

• Регулировка громкости с отключением звука на входе и выходе

• Высокоэффективный линейный усилитель для наушников

  – 30 мВт в 32 Ом от аналогового напряжения питания 3,3 В

• Гибкое управление питанием под полным программным контролем

  – Потребление энергии 23 мВт в режиме воспроизведения

  – Потребление энергии в режиме ожидания <150 мкВт

  – Потребление энергии при выключении <15 мкВт

• Самый маленький в отрасли корпус: 32-контактный запатентованный MicroStar Junior™ от TI

  – Общая площадь платы 25 мм2

  – Также доступен 28-контактный TSSOP (общая площадь платы 62 мм2)

• Идеально подходит для портативных твердотельных аудиоплееров и рекордеров

Интегральная схема, микросхемы памяти, диод, транзистор, конденсатор, резистор, варистор, предохранитель, триммер и потенциометр, трансформатор, батарея, кабель, реле, переключатель, разъем, клеммная колодка, кварц и генератор, индуктор, датчик, трансформатор, драйвер IGBT, светодиод, ЖК-дисплей, преобразователь, печатная плата (печатная плата), PCBA (сборка печатной платы)

Приложения

Аудио

Автомобильная промышленность

Широкополосная связь

Цифровые

Управление

Военная промышленность

Оптические

Сети

Безопасность

Телефония

Видео и изображения

Беспроводная связь

Интегральная схема, микросхемы памяти, диод, транзистор, конденсатор, резистор, варистор, предохранитель, триммер и потенциометр, трансформатор, батарея, кабель, реле, переключатель, разъем, клеммная колодка, кварц и генератор, индуктор, датчик, трансформатор, драйвер IGBT, светодиод, ЖК-дисплей, преобразователь, печатная плата (печатная плата), PCBA (сборка печатной платы)

Описание

TLV320AIC23BIPWR — это мощный, высокоинтегрированный аудио CODEC-чип. Его основные преимущества:1: Высокое качество звука: SNR более 90 дБ обеспечивает очень чистые аудиосигналы.

2: Низкое энергопотребление: Рабочая мощность на уровне милливатт и мощность в режиме ожидания на уровне микроватт, идеально подходит для портативных устройств.3: Высокая интеграция: Интегрирует АЦП, ЦАП, усилитель для наушников и несколько интерфейсов, что значительно уменьшает количество внешних компонентов.

4: Гибкость: Поддерживает несколько форматов аудиоданных и интерфейсов управления, что упрощает подключение к различным хост-чипам.5: Малый размер: Корпус TSSOP экономит место на печатной плате.

 ИНФОРМАЦИЯ

КатегорияИнтегральные схемы (ИС)

ИнтерфейсCODEC
