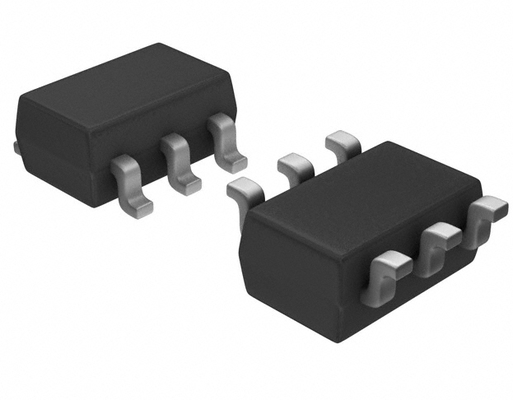

SN74LVC1T45DBVR Однобитный двунаправленный преобразователь уровня напряжения с автоматическим управлением направлением, 1,65 В - 5,5 В, высокоскоростной, маломощный, в миниатюрном корпусе и с выходным током 32 мА

SN74LVC1T45DBVR Однобитный двуполярный преобразователь уровня напряжения с автоматическим управлением направлением, от 1,65 В до 5,5 В, высокоскоростной, маломощный, в миниатюрном корпусе и с выходным током 32 мА

Особенности

• Защита от электростатического разряда (ESD) превышает требования JESD 22:

  – 2000 В модель человеческого тела (A114-A)

  – 200 В машинная модель (A115-A)

  – 1000 В модель заряженного устройства (C101)

• Доступен в корпусе Texas Instruments NanoFreeandtrade;

• Полностью настраиваемая конструкция с двумя шинами питания позволяет каждому порту работать в полном диапазоне напряжений питания от 1,65 В до 5,5 В

• Функция изоляции VCC – если любой вход VCC находится на GND, оба порта находятся в высокоимпедансном состоянии

• Входная схема DIR относится к VCCA

• Низкое энергопотребление, максимум 4 мкА ICC

• Выходной ток ±24 мА при 3,3 В

• Ioff поддерживает режим частичного отключения питания

• Максимальная скорость передачи данных

  – 420 Мбит/с (преобразование от 3,3 В до 5 В)

  – 210 Мбит/с (преобразование до 3,3 В)

  – 140 Мбит/с (преобразование до 2,5 В)

  – 75 Мбит/с (преобразование до 1,8 В)

• Характеристики фиксации превышают 100 мА в соответствии с JESD 78, класс II

Применения

• Персональная электроника

• Промышленность

• Предприятия

• Телекоммуникации

Описание

Этот однобитный двунаправленный приемопередатчик шины использует две отдельные настраиваемые шины питания. Порт A предназначен для отслеживания VCCA. VCCA принимает любое напряжение питания от 1,65 В до 5,5 В. Порт B предназначен для отслеживания VCCB. VCCB принимает любое напряжение питания от 1,65 В до 5,5 В. Это обеспечивает универсальное двунаправленное преобразование низкого напряжения между любыми узлами напряжения 1,8 В, 2,5 В, 3,3 В и 5 В. SN74LVC1T45 предназначен для асинхронной связи между двумя шинами данных. Логические уровни входа управления направлением (DIR) активируют либо выходы порта B, либо выходы порта A. Устройство передает данные с шины A на шину B, когда активированы выходы порта B, и с шины B на шину A, когда активированы выходы порта A. Входная схема всегда активна на портах A и B, и к ней должен быть приложен логический УРОВЕНЬ HIGH или LOW, чтобы предотвратить избыточный ток ICC и ICCZ.

SN74LVC1T45 разработан таким образом, что вход DIR питается от VCCA. Это устройство полностью специфицировано для приложений с частичным отключением питания с использованием Ioff. Схема Ioff отключает выходы, предотвращая повреждение обратным потоком тока через устройство при его отключении. Функция изоляции VCC разработана таким образом, что если любой вход VCC находится на GND, то оба порта находятся в высокоимпедансном состоянии.

Технология корпуса NanoFreeandtrade; является важным прорывом в концепциях корпусирования ИС, использующей кристалл в качестве корпуса.

ИНФОРМАЦИЯ

Чертеж
