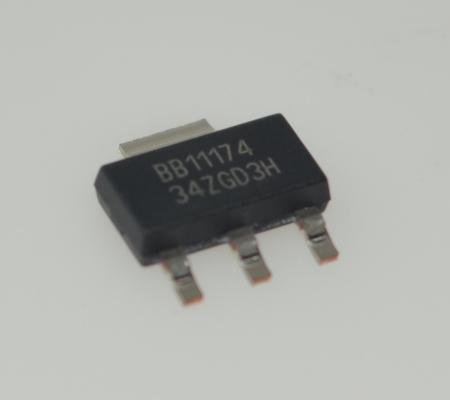

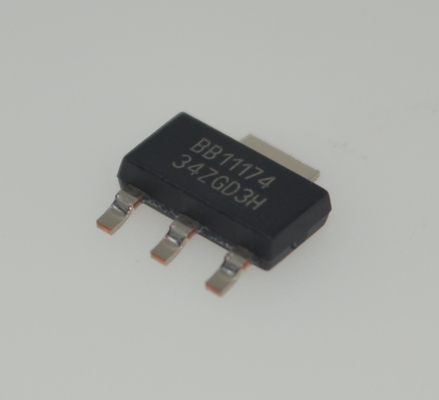

REG1117-3.3 Сверхнизковольтный высокоточный регулятор напряжения 3,3 В с ограничением выходного тока 1 А, тепловой защитой и разрешением в миниатюрных корпусах

REG1117-3.3 Сверхнизковольтный высокоточный регулятор напряжения 3,3 В с ограничением выходного тока 1 А, тепловой защитой и разрешением в миниатюрных корпусах

Особенности

ФИКСИРОВАННЫЕ И РЕГУЛИРУЕМЫЕ ВЕРСИИ

МОДЕЛЬ 2,85 В ДЛЯ АКТИВНОГО ТЕРМИНИРОВАНИЯ SCSI-2
ВЫХОДНОЙ ТОК:

  REG1117: макс. 800 мА

  REG1117A: макс. 1 А
ДОПУСК ВЫХОДА: макс. +1%
ПАДЕНИЕ НАПРЯЖЕНИЯ:

  REG1117: макс. 1,2 В при lo= 800 мА

  REG1117A: макс. 1,3 В при lo = 1 А

ВНУТРЕННЕЕ ОГРАНИЧЕНИЕ ТОКА, ТЕПЛОВАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ

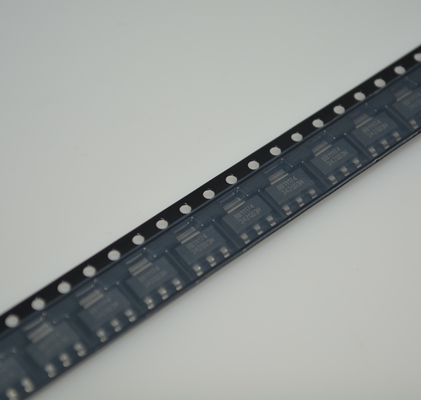

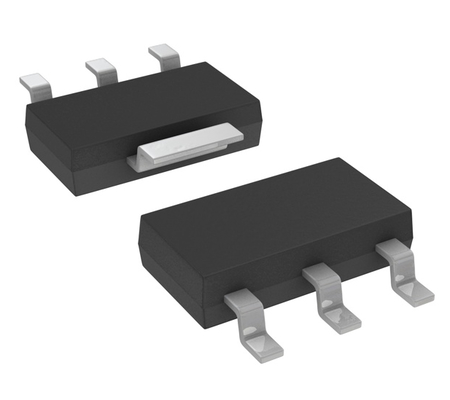

ПОВЕРХНОСТНЫЙ МОНТАЖ SOT-223 И DDPAK

Применения

АКТИВНОЕ ТЕРМИНИРОВАНИЕ SC SI-2

ПОРТАТИВНЫЕ УСТРОЙСТВА СБОРА ДАННЫХ

ВЫСОКОЭФФЕКТИВНЫЕ ЛИНЕЙНЫЕ РЕГУЛЯТОРЫ

ПРИБОРЫ С ПИТАНИЕМ ОТ БАТАРЕИ

СХЕМЫ УПРАВЛЕНИЯ БАТАРЕЯМИ ДЛЯ НОУТБУКОВ И КАРМАННЫХ ПК

ПИТАНИЕ ЯДРА: FPGA, PLD, DSP, CPU

Описание

REG1117 - это семейство простых в использовании трехвыводных регуляторов напряжения. Семейство включает в себя различные версии с фиксированным и регулируемым напряжением, два тока (800 мА и 1 А) и два типа корпусов (S0T-223 и DDPAK). См. таблицу ниже для доступных опций.

Выходное напряжение регулируемых версий устанавливается с помощью двух внешних резисторов. Низкое падение напряжения REG1117 позволяет использовать его с разницей входного и выходного напряжения всего в 1 В.

Лазерная подстройка обеспечивает превосходную точность выходного напряжения без регулировки. Выходной каскад NPN позволяет выходному каскаду вносить вклад в ток нагрузки для максимальной эффективности.

ИНФОРМАЦИЯ

Чертеж
