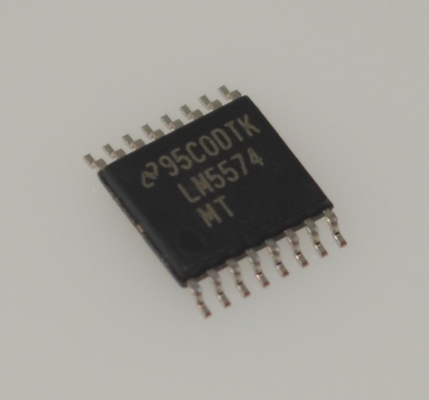

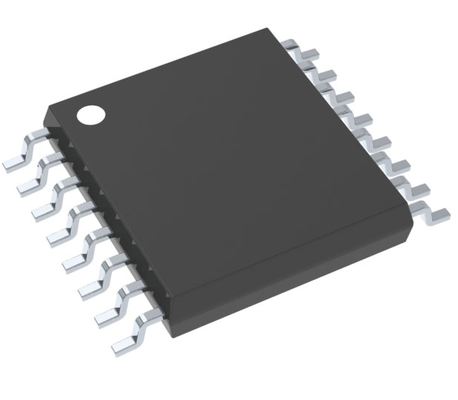

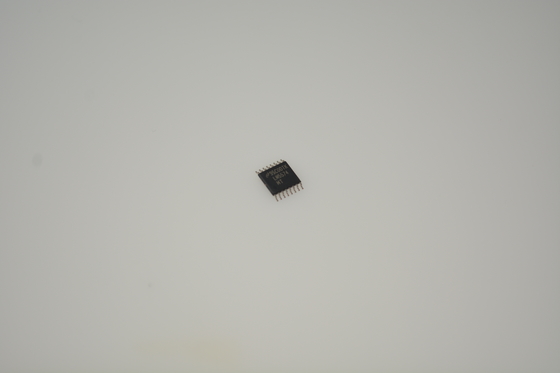

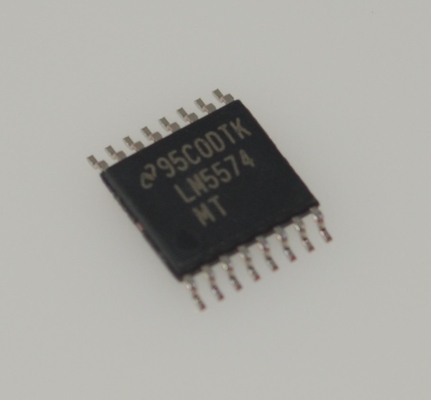

LM5574MTX 75В Широкодиапазонный понижающий DC/DC преобразователь с интегрированным MOSFET 170 мОм, 3A, регулировка частоты 50 кГц-1 МГц, защита от перегрева/UVLO/OCP, -40°C до +125°C, корпус TSSOP-16

LM5574MTX 75V Широкий входной понижающий DC/DC преобразователь с интегрированным MOSFET 170mΩ 3A, регулировка частоты 50 кГц-1 МГц, защита от перегрева/UVLO/OCP, -40°C до +125°C, корпус TSSOP-16

Особенности

• Перенос автомобильного устройства в отдельный лист данных (SNOSB22 Интегрированный 75 В, 750 мΩ N-канальный MOSFET)

• Сверхширокий диапазон входного напряжения от 6 В до 75 В

• Регулируемое выходное напряжение до 1,225 В

• Точность опорного напряжения обратной связи 1,5%

• Рабочая частота регулируется в диапазоне от 50 кГц до 500 кГц с помощью одного резистора

• Синхронизация частоты контроллера или периферийного устройства

• Регулируемый плавный пуск

• Архитектура управления эмулированным токовым режимом

• Широкополосный усилитель ошибки

• Встроенная защита

Применения

• Промышленность

Описание

LM5574 - это простой в использовании понижающий регулятор, который позволяет разработчикам проектировать и оптимизировать надежный источник питания, используя минимальный набор компонентов. Работая с входным напряжением от 6 В до 75 В, LM5574 обеспечивает непрерывный выходной ток 0,5 А с интегрированным N-канальным MOSFET 750 мΩ. Регулятор использует архитектуру эмулированного токового режима, которая обеспечивает присущую линейную регулировку, быструю реакцию на переходные процессы нагрузки и простоту компенсации контура без обычного ограничения низких рабочих циклов, связанных с регуляторами токового режима. Рабочая частота регулируется от 50 кГц до 500 кГц, что позволяет оптимизировать размер и эффективность. Для уменьшения электромагнитных помех контакт синхронизации частоты позволяет нескольким микросхемам из семейства LM(2)557x самосинхронизироваться или синхронизироваться с внешним тактовым сигналом. LM5574 обеспечивает надежность с ограничением тока цикл за циклом, защитой от короткого замыкания, тепловым отключением и дистанционным отключением. Устройство доступно в 16-контактном корпусе TSSOP. LM5574 поддерживается полным набором онлайн-инструментов проектирования WEBENCH.

ИНФОРМАЦИЯ

Чертеж
