LM3409HVMYX/NOPB понижающий светодиодный драйвер, вход 6В-75В, управление постоянным током, аналоговое/ШИМ-диммирование, низкий перепад напряжения, высокая эффективность, тепловая защита, корпус SOP-8

LM3409HVMYX/NOPB Buck LED Driver 6V-75V Входной контроль постоянного тока Аналоговое/ШИМ-диммирование Низкий перепад напряжения Высокая эффективность Тепловое отключение SOP-8 Package

Особенности

• LM3409-Q1 и LM3409HV-Q1 - продукты автомобильного класса: соответствуют требованиям AEC-Q100 Grade 1

• 2-Ω, 1-A Peak MOSFET Gate Drive

• Диапазон VIN: от 6 В до 42 В (LM3409, LM3409-Q1)

• Диапазон VIN: от 6 В до 75 В (LM3409HV, LM3409HV Q1)

• Дифференциальное измерение тока высокого уровня

• Цикл за циклом ограничение тока

• Не требуется компенсация контура управления

• Диапазон ШИМ-диммирования 10 000:1

• Диапазон аналогового диммирования 250:1

• Поддерживает все керамические выходные конденсаторы и выходы без конденсаторов

• Отключение при низком энергопотреблении и тепловое отключение

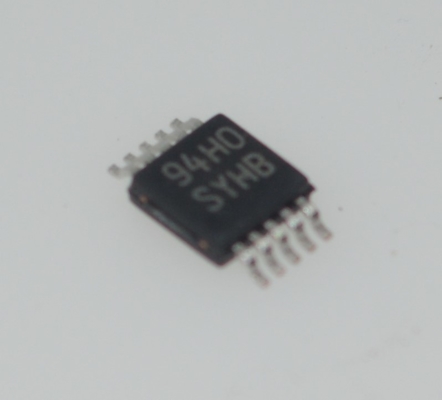

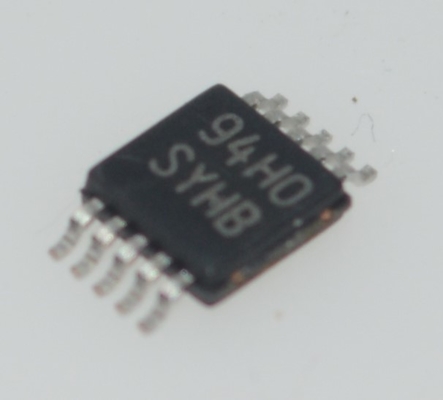

• Термоулучшенный 10-контактный корпус HVSSOP

Применения

• LEDDriver

• Источник постоянного тока

• Автомобильное освещение

• Общее освещение

Описание

LM3409, LM3409-Q1, LM3409HV и LM3409HV-Q1 - это контроллеры P-канальных MOSFET (PFET) для понижающих (buck) регуляторов тока. Они предлагают широкий диапазон входного напряжения, дифференциальное измерение тока высокого уровня с низким регулируемым пороговым напряжением и быструю функцию включения/выключения выхода, а также термоулучшенный 10-контактный корпус HVSSOP. Эти особенности в совокупности делают семейство устройств LM3409 идеальным для использования в качестве источников постоянного тока для управления светодиодами, где легко достижимы прямые токи до 5 А.

Устройства LM3409 используют управление постоянным временем выключения (COFT) для регулирования точного постоянного тока без необходимости внешней компенсации контура управления. Аналоговое и ШИМ-диммирование легко реализовать и получить высоколинейный диапазон диммирования с отличными достижимыми коэффициентами контрастности. Программируемое UVLO, отключение при низком энергопотреблении и тепловое отключение завершают набор функций.

ИНФОРМАЦИЯ

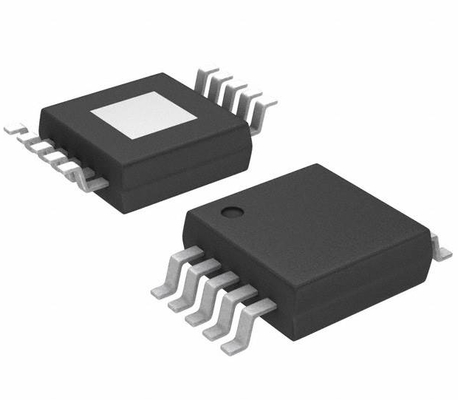

Чертеж

Наше преимущество:

• Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
• Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
• Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
• Адекватный инвентарь --- При поддержке нашей сильной команды по закупкам,
• Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

обязательно удовлетворит вашу потребность во всех видах компонентов.^_^
