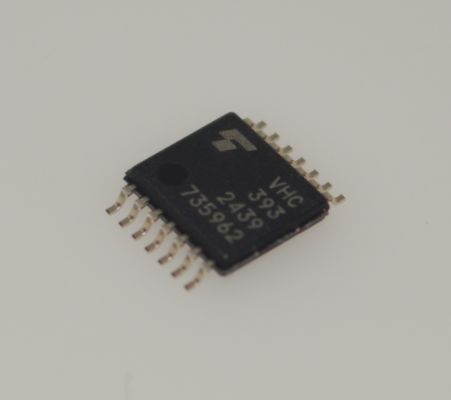

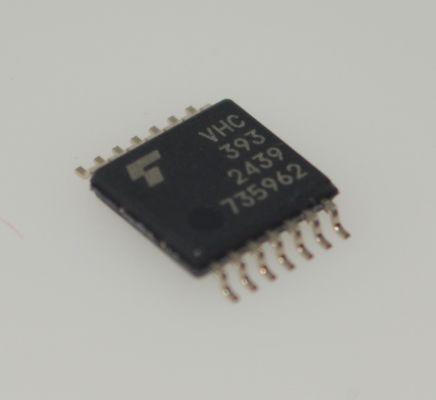

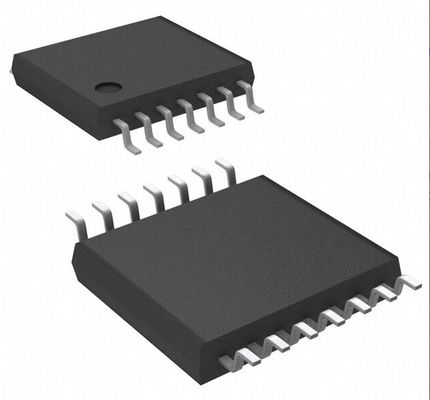

74VHC393FT Двухканальный 4-разрядный двоичный счетчик с напряжением питания 2-5.5 В, асинхронным сбросом, входами, устойчивыми к напряжению 5.5 В, выходным током 8 мА, высокой помехозащищенностью и корпусом TSSOP-14

74VHC393FT Двойной 4-битный бинарный счетчик с 2-5,5В работой Асинхронный перезагрузка 5,5В-толерантные входы 8mA выходный привод высокая шумоподавляющая защита и пакет TSSOP-14

Особенности

AEC-Q100 (Rev. H) (Примечание 1)

Широкий диапазон температур работы: Topr = -40 до 125

Высокая скорость: fMAX = 170 MHz (обычно) при VCC = 5,0 V

Низкое рассеивание мощности: ICC = 4,0 μA (макс) при Ta = 25

Высокая устойчивость к шуму: VNIH = VNIL = 28 % VCC (мин)

Защита от отключения питания предусмотрена на всех входах.

Сбалансированные задержки распространения: tPLH ≈ tPHL

Широкий диапазон рабочего напряжения: VCC ((opr) = 2,0 V до 5,5 V

Низкий уровень шума: VOLP = 0,8 V (макс.)

Ключ и функция совместимы с серией 74 (74AC/HC/AHC и т.д.) типа 393.

Заявления

1Цифровые системы распределения частот и подсчета
С егодвойной 4-битный бинарный риппл-счетчикструктуры иасинхронное перезагрузкафункция, он подходит для:

• Схемы распределения часовой частоты(разделение высокочастотных часов на низкочастотные сигналы управления)

• Счетчики событий(счет промышленных производственных линий, измерение скорости)

• генерация базовой частоты для таймеров(что позволяет точно контролировать время с помощью MCU)

2Потребительская электроника и портативные устройства
Поддержка широкого напряжения 2-5,5 Вихарактеристики малой мощностисделать его идеальным для:

• Умные домашние устройствадля подсчета циклов операционного состояния (например, управление временным переключателем)

• Электроника для игрушекдля генерации последовательности свето-звуковых эффектов (управление мигающим светодиодом)

• Дистанционное управлениедля статистики нажатия кнопки и подсчета режима ожидания низкой мощности

3Промышленное управление и автоматизация
Высокая устойчивость к шумуиВыходной привод 8mAподдерживать суровую среду:

• Системы ПЛКдля распределения частоты импульсного сигнала и управления ступенями

• Моторный кодерразделение частоты сигнала (снижение нагрузки на подсчет MCU)

• Сигнал датчикаподсчет накопления (датчики потока, обнаружение смещения)

4. Конструкция коммуникаций и интерфейсов
5Входы с толерантностью 5 Вподдерживают системы смешанного напряжения:

• Интерфейсы UART/I2Cдля генерации частотного деления baud-rate

• Системы сбора данныхдля контроля частоты отбора проб

• Дисплейные устройствадля разделения частоты сканирования (управление обновлением матрицы светодиодов)

Описание

74VHC393FT - это передовой высокоскоростной CMOS 4-битный бинарный счетчик, изготовленный с помощью технологии кремниевых ворот C2MOS.

Он достигает высокоскоростной работы, аналогичной эквивалентной Bipolar Schottky TTL, сохраняя при этом низкую рассеиваемость мощности CMOS.

Он содержит две независимые счётчики в одном пакете, так что подсчет или частотное деление восьми бинарных бит может быть достигнуто с помощью одного IC.

Это устройство меняет состояние при отрицательном переходе импульса CK. Счетчик может быть сброшен на "0" (QA to QD = "L") на высокий уровень при входе CLR независимо от других входов.

Кружка защиты ввода обеспечивает возможность подачи от 0 до 5,5 В на входные булавки независимо от напряжения питания.Это устройство может быть использовано для интерфейса 5V к 3V систем и двух систем питания, таких как аккумулятор резервного.

Эта схема предотвращает разрушение устройства из-за несоответствия питания и входного напряжения.
