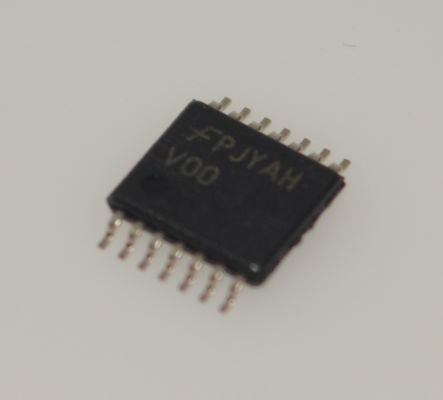

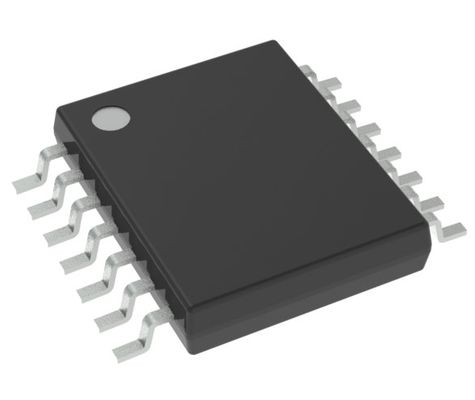

74VHC00MTCX 2-5.5В Четырехканальный 2-входовый логический элемент И-НЕ с высокоскоростной 5.5В толерантной CMOS технологией, выходным током 8 мА, низким уровнем шума, задержкой <10 нс и компактным корпусом TSSOP-14

74VHC00MTCX 2-5.5V Четырехканальный 2-входовый логический элемент И-НЕ с высокоскоростной 5.5V толерантной CMOS технологией, выходным током 8 мА, низким уровнем шума, задержкой <10 нс и компактным корпусом TSSOP-14

обязательно удовлетворит вашу потребность во всех видах компонентов.

-

 Высокая скорость: tPD = 3.7 нс (тип.) при TA = 25℃

 Высокая помехоустойчивость: VNIH = VNIL = 28% VCC (мин.)

 Защита от отключения питания предусмотрена на всех входах

 Низкий уровень шума: VOLP = 0.8 В (макс.)

 Низкое энергопотребление: ICC = 2 мкА (макс.) при TA = 25℃

 Совместимость по выводам и функциям с 74HC00

 Без свинца, без галогенов/BFR и соответствие RoHS

обязательно удовлетворит вашу потребность во всех видах компонентов.

Применения

1. Общая цифровая логика и управление системой

Благодаряширокому диапазону рабочего напряжения 2-5.5 Видопустимому входному напряжению 5.5 Вон подходит для логических интерфейсов в системах со смешанным напряжением:

• Сдвиг уровня и обработка сигнала междумикроконтроллерами (MCU)ипериферийными микросхемами

• Логические схемы общего назначения вплатах промышленного управления(например, управление запуском/остановкой, блокировка сигналов)

• Обнаружение состояния и управление включением вмодулях управления питанием

2. Бытовая электроника и устройства с батарейным питанием
Технология CMOS с низким энергопотреблениемиширокая адаптивность к напряжениюделают его идеальным для портативных устройств:

• Устройства умного дома(обработка сигналов датчиков, обнаружение нажатий кнопок)

• Ядро логического управления дляпультов дистанционного управления, игрушек и небольших электронных изделий

• Защита интерфейса и формирование сигнала дляустройств с питанием от USB(совместимость с системами 3.3 В/5 В)

3. Автомобильная электроника и промышленная автоматизация
Высокая помехоустойчивостьидиапазон рабочих температур от -40℃ до 125℃(примечание: требуется проверка спецификаций устройства) поддерживают жесткие условия эксплуатации:

• Простые логические операции всистемах управления транспортными средствами(например, модули управления окнами/фарами)

• Обработка сигналов ввода/вывода и вспомогательная логика изолированной цепи вмодулях ПЛК

• Схемы генерации импульсов и индикации состояния визмерительных приборах

4. Связь и электронная инфраструктура
Задержка распространения <10 нсудовлетворяет потребности в связи со средней и низкой скоростью:

• Преобразование логики сигнала дляинтерфейсов RS-232/485

• Управление индикаторными лампами и логика сброса всетевом оборудовании(маршрутизаторы, коммутаторы)

• Деление тактовой частотыипростые схемы импульсной модуляции

обязательно удовлетворит вашу потребность во всех видах компонентов.

VHC00 - это усовершенствованный высокоскоростной CMOS 2-входовый логический элемент И-НЕ, изготовленный по технологии CMOS с кремниевым затвором. Он обеспечивает высокоскоростную работу, аналогичную эквивалентной биполярной технологии Schottky TTL, сохраняя при этом низкое энергопотребление CMOS.

Внутренняя схема состоит из 3 каскадов, включая буферный выход, который обеспечивает высокую помехоустойчивость и стабильный выход. Схема защиты входа гарантирует, что напряжение от 0 В до 5.5 В может быть подано на входные выводы независимо от напряжения питания. Это устройство может использоваться для сопряжения систем 5 В с 3 В и двух систем питания, таких как резервное питание от батареи. Эта схема предотвращает повреждение устройства из-за несоответствия напряжений питания и входного напряжения.
