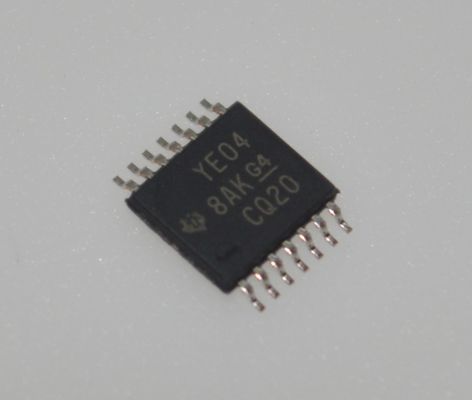

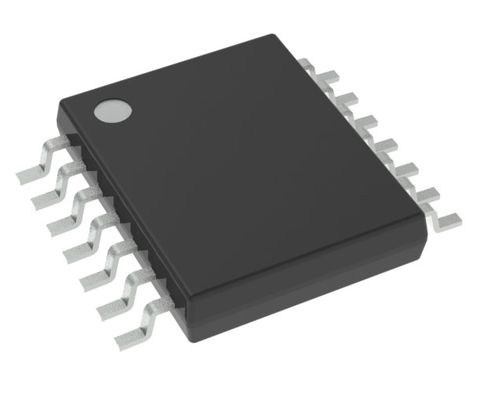

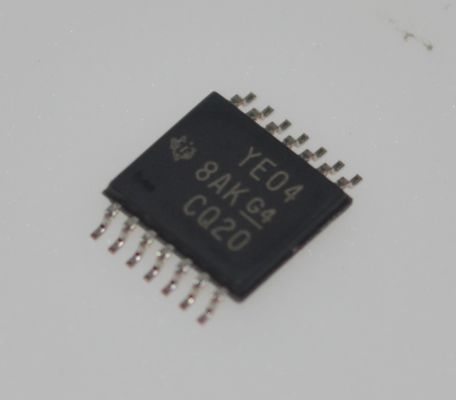

TXB0104PWR 4-битный двунаправленный переводчик уровня напряжения с функциями автоматического направления с чувствительными функциями от 1,2 В до 3,6 В на портах A / B от 2 В до 5,5 В на высокой скорости передачи данных VCCA / B и без необходимости секвенирования питания

TXB0104PWR 4-битный двунаправленный преобразователь уровня напряжения с функциями автоматического определения направления, 1,2 В - 3,6 В на портах A/B, 2 В - 5,5 В на VCCA/B, высокая скорость передачи данных и не требуется последовательность включения питания

andnbsp;

Особенности

andbull; 1,2 В - 3,6 В на порту A и 1,65 В - 5,5 В на порту B (VCCA andle; VCCB)

andbull; Функция изоляции VCC: если любой вход VCC находится на GND, все выходы находятся в высокоимпедансном состоянии

andbull; Входная схема разрешения вывода (OE) относится к VCCA

andbull; Низкое энергопотребление, максимум 5 мкА ICC

andbull; I OFF поддерживает режим частичного отключения питания

andbull; Производительность фиксации превышает 100 мА на JESD 78, класс II

andbull; Защита от электростатического разряда (ESD) превышает JESD 22

andnbsp; andndash; Порт A:

andnbsp; andnbsp; andbull; 2500 В модель человеческого тела (A114-B)

andnbsp; andnbsp; andbull; 1500 В модель заряженного устройства (C101)

andnbsp; andndash; Порт B:

andnbsp; andnbsp; andbull; andplusmn;15 кВ модель человеческого тела (A114-B)

andnbsp; andnbsp; andbull; 1500 В модель заряженного устройства (C101)

andnbsp;

Применения

andbull; Гарнитуры

andbull; Смартфоны

andbull; Планшеты

andbull; Настольные ПК

andnbsp;

Описание

Этот 4-битный неинвертирующий преобразователь TXB0104 использует две отдельные настраиваемые шины питания. Порт A предназначен для отслеживания VCCA. VCCA принимает любое напряжение питания от 1,2 В до 3,6 В. Порт B предназначен для отслеживания VCCB. VCCB принимает любое напряжение питания от 1,65 В до 5,5 В. Это позволяет осуществлять универсальное двунаправленное преобразование низкого напряжения между любыми узлами напряжения 1,2 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В и 5 В. VCCA не должно превышать VCCB.

Когда вход OE находится на низком уровне, все выходы переходят в высокоимпедансное состояние. Чтобы обеспечить высокоимпедансное состояние во время включения или выключения питания, OE необходимо подключить к GND через подтягивающий резистор. Токовая способность драйвера определяет минимальное значение резистора.

Устройство TXB0104 разработано таким образом, что входная схема OE питается от VCCA.

Это устройство полностью специфицировано для приложений частичного отключения питания с использованием I OFF. Схема I OFF отключает выходы, что предотвращает повреждение обратным током через устройство при выключении питания.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
