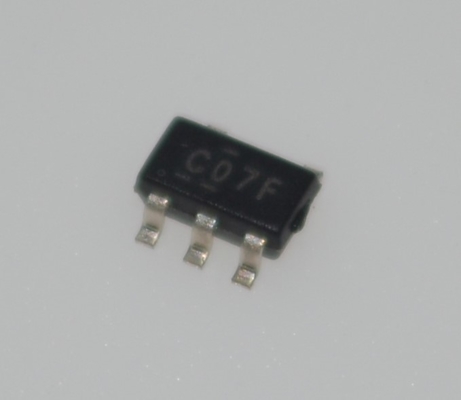

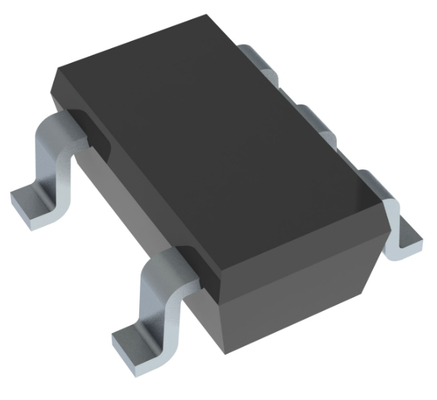

SN74LVC1G07 Однобуферные открытые шлюзы от 1.65V до 5.5V Широкие VCC 32mA Выход низкой мощности SOT-23-5 Крошечное и эффективное решение

SN74LVC1G07 Однобуферный драйвер с открытым стоком, 1,65 В - 5,5 В, широкий диапазон VCC, выход 32 мА, низкое энергопотребление, SOT-23-5, компактное и эффективное решение

Особенности

• Доступен в ультрамалом корпусе 0,64 мм2 (DPW) с шагом 0,5 мм

• Поддерживает работу при напряжении VCC 5 В

• Вход и выход с открытым стоком принимают напряжения до 5,5 В

• Может преобразовывать напряжение вверх или вниз

• Максимальное tpd 4,2 нс при 3,3 В

• Низкое энергопотребление, максимум 10 мкА ICC

• Выходной ток ±24 мА при 3,3 В

• Ioff поддерживает подключение под напряжением, режим частичного отключения питания и защиту от обратного тока

• Характеристики защелки превышают 100 мА в соответствии с JESD 78, класс II

• Защита от электростатического разряда (ESD) превышает JESD 22

  – 2000 В модель человеческого тела (A114-A)

  – 200 В машинная модель (A115-A)

  – 1000 В модель заряженного устройства (C101)

Применения

• AV-ресивер

• Blu-ray плеер и домашний кинотеатр

• DVD-рекордер и плеер

• Настольный или портативный ПК

• Цифровое радио или интернет-радио плеер

• Цифровая видеокамера (DVC)

• Встраиваемый ПК

• GPS: персональное навигационное устройство

• Мобильное интернет-устройство

• Фронтальная часть сетевого проектора

• Портативный медиаплеер

• Профессиональный аудиомикшер

• Детектор дыма

• Твердотельный накопитель (SSD): для предприятий

• Высокая четкость (HDTV)

• Планшет: для предприятий

• Аудиодок: портативный

• Система фронтальной проекции DLP

• DVR и DVS

• Цифровая фоторамка (DPF)

• Цифровая фотокамера

Описание

Этот однобуферный драйвер предназначен для работы при напряжении VCC от 1,65 В до 5,5 В.

Выход устройства SN74LVC1G07 имеет открытый сток и может быть подключен к другим выходам с открытым стоком для реализации проводных логических функций ИЛИ с инверсией или И с прямым включением. Максимальный ток стока составляет 32 мА.

SN74LVC1G07 доступен в различных корпусах, включая ультрамалый корпус DPW размером 0,8 мм × 0,8 мм.
