Сверхнизкошумящий операционный усилитель LM4562MAX Hi-Fi Audio Op Amp
Атрибуты продукта
| Атрибут |
Значение |
| Функция |
Повышение, понижение |
| Конфигурация выхода |
Положительный или отрицательный |
| Топология |
Понижающий, повышающий |
| Тип выхода |
Регулируемый |
| Количество выходов |
1 |
Особенности
- Легко управляет нагрузками 600Ω
- Оптимизирован для превосходного качества звука
- Защита от короткого замыкания на выходе
- PSRR и CMRR превышают 120 дБ (тип.)
- Корпуса SOIC, PDIP и TO-99
Применения
- Ультракачественное усиление звука
- Высококачественные предусилители
- Высокопроизводительное профессиональное аудио
- Высококачественные сети активной эквализации и кроссовера
- Высокопроизводительные драйверы и приемники линий
Описание
LM4562 является частью серии операционных усилителей с ультранизкими искажениями, низким уровнем шума и высокой скоростью нарастания, оптимизированной и полностью специфицированной для высокопроизводительных, высококачественных приложений. Аудио операционные усилители LM4562 обеспечивают превосходное усиление звукового сигнала для выдающихся характеристик звука. LM4562 сочетает в себе чрезвычайно низкую плотность шума по напряжению (2,7 нВ/√Гц) с исчезающе малыми THD+N (0,00003%), чтобы легко удовлетворить самые требовательные аудиоприложения. Чтобы гарантировать, что самые сложные нагрузки будут управляться без компромиссов, LM4562 имеет высокую скорость нарастания ±20 В/μs и выходную токовую способность ±26 мА. Кроме того, динамический диапазон максимизируется выходным каскадом, который управляет нагрузками 2 кΩ в пределах 1 В от напряжения питания и в пределах 1,4 В при управлении нагрузками 600Ω.
Выдающиеся CMRR (120 дБ), PSRR (120 дБ) и VOS (0,1 мВ) LM4562 обеспечивают усилителю отличные характеристики постоянного тока операционного усилителя. LM4562 имеет широкий диапазон питания от ±2,5 В до ±17 В. В этом диапазоне питания входная схема LM4562 поддерживает отличную синфазную и подавление помех по питанию, а также поддерживает низкий ток смещения по входу. LM4562 стабилен при единичном усилении. Этот аудио операционный усилитель обеспечивает выдающиеся характеристики переменного тока при управлении сложными нагрузками со значениями до 100 пФ.

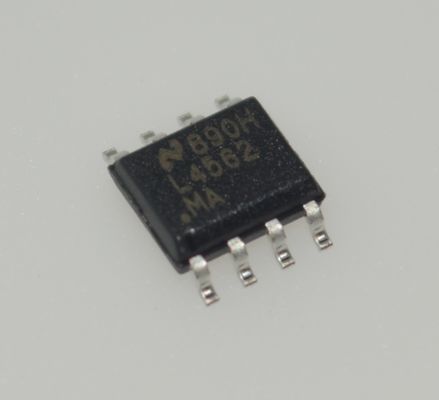

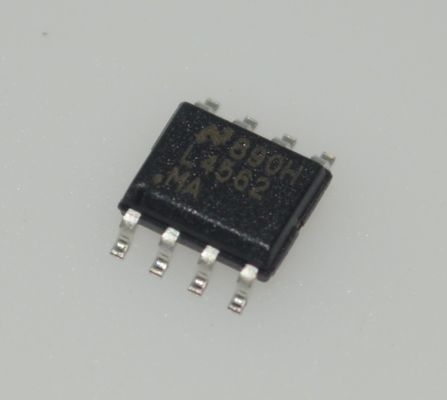

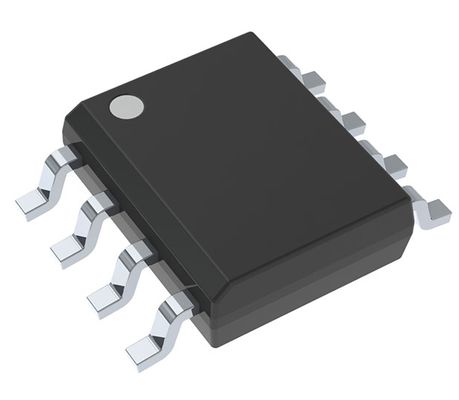

LM4562 доступен в 8-выводном узком корпусе SOIC, 8-выводном PDIP и 8-выводном TO-99.
Технические характеристики
| Категория |
Интегральные схемы (ИС) Линейные Усилители Измерительные, операционные усилители, буферные усилители |
| Производитель |
Texas Instruments |
| Серия |
- |
| Упаковка |
Лента и катушка (TR) Обрезанная лента (CT) Digi-Reel® |
| Статус детали |
Активный |
| Тип усилителя |
Аудио |
| Количество схем |
2 |
| Тип выхода |
- |
| Скорость нарастания |
20 В/µс |
| Произведение коэффициента усиления на полосу пропускания |
55 МГц |
| Ток - смещение по входу |
10 нА |
| Напряжение - смещение по входу |
100 µВ |
| Ток - питание |
10 мА (x2 канала) |
| Ток - выход / канал |
26 мА |
| Напряжение - диапазон питания (мин.) |
5 В |
| Напряжение - диапазон питания (макс.) |
34 В |
| Рабочая температура |
-40°C ~ 85°C |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / корпус |
8-SOIC (0,154", ширина 3,90 мм) |
| Корпус устройства поставщика |
8-SOIC |
| Базовый номер продукта |
LM4562 |
Чертеж изделия
