Ультранизкий Rds ((on) 0,02Ω IRF4905PBF P-канал -55A -60V до 220 пакета
Атрибуты продукта
| Атрибут |
Стоимость |
| Функция |
Шаг вверх, шаг вниз |
| Конфигурация вывода |
Положительно или отрицательно |
| Топология |
Бак, поднимайся. |
| Тип выхода |
Регулируемый |
| Количество выходов |
1 |
Описание продукта
Ультранизкий рдс ((on) 0,02 Ω IRF4905PBF P-канал -55A -60V TO-220 Пакет Высокий ток Устойчивый лавинка Ориентированный уровень логики Врат Низкий вход заряд 110nC Быстрое переключение Высокая энергоэффективность
Особенности
- Передовые технологические процессы
- Ультра низкое сопротивление
- Динамический dv/dt
- Операционная температура 175°C
- Быстрое переключение
- П-канал
- Полностью подпадает под лавину
- Без свинца
Заявления
- Переключение питания:Часто используется в системах распределения энергии, таких как материнские платы, серверы и коммуникационное оборудование, как переключатель высокой стороны для управления питанием других схем.Он предлагает высокую эффективность и низкое падение напряжения.
- Движение и управление двигателем:Подходит для управления высокомощными двигателями постоянного тока, такими как робототехника, оборудование для промышленной автоматизации и электроинструменты.Он обычно используется в конфигурациях H-моста для вращения вперед / назад и регулирования скорости.
- Конверторы постоянного тока (Buck/Boost):В синхронных схемах преобразования мощности на основе выпрямителя он может служить переключателем высокой стороны. Он особенно подходит для приложений с низким входном напряжением (< 60 В), но с высокими требованиями к току,значительное сокращение потерь проводимости и повышение общей эффективности.
- Защита и управление батареями:Как P-MOS, он по своей сути подходит для переключения нагрузки в устройствах, работающих на батареях.Он обычно используется в схемах защиты литийных батарей и BMS (системы управления батареями) для управления путями зарядки и разрядкиЕго низкое сопротивление помогает уменьшить теплогенерацию и продлить срок службы батареи.
- Инверторы и УПС (непрерывные источники питания):Используется для переключения мощности и свободного движения в мостах инверторов малой и средней мощности и резервных системах питания.
Детальное описание
Пятое поколение HEXFET от International Rectifier использует передовые методы обработки для достижения чрезвычайно низкого сопротивления на кремний.В сочетании с быстрой скоростью переключения и прочной конструкцией устройства, которыми хорошо известны HEXFET Power MOSFET, обеспечивает конструктору чрезвычайно эффективное и надежное устройство для использования в самых разных приложениях.
Пакет TO-220 универсально предпочтителен для всех коммерческих и промышленных применений при уровнях рассеивания мощности примерно до 50 Вт.Низкое тепловое сопротивление и низкая стоимость комплектации TO 220 способствуют его широкому признанию во всей отрасли.
Технические спецификации
| Категория |
Дискретные полупроводниковые изделия Транзисторы FET, MOSFET Одиночные FET, MOSFET |
| Мфр |
Infineon Technologies |
| Серия |
HEXFET® |
| Опаковка |
Трубка |
| Статус части |
Активный |
| Тип FET |
П-канал |
| Технологии |
MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) |
55 В |
| Ток - непрерывный отвод (Id) @ 25°C |
74A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) |
10 В |
| Rds On (Max) @ Id, Vgs |
20mOhm @ 38A, 10В |
| Vgs(th) (макс.) @ Id |
4В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs |
180 nC @ 10 В |
| Vgs (макс.) |
± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds |
3400 pF @ 25 В |
| Функция FET |
- |
| Рассеивание энергии (макс.) |
200 Вт (Tc) |
| Операционная температура |
-55°C ~ 175°C (TJ) |
| Уровень |
- |
| Квалификация |
- |
| Тип установки |
Через дыру |
| Пакет изделий поставщика |
TO-220AB |
| Пакет / чемодан |
TO-220-3 |
| Номер базовой продукции |
IRF4905 |

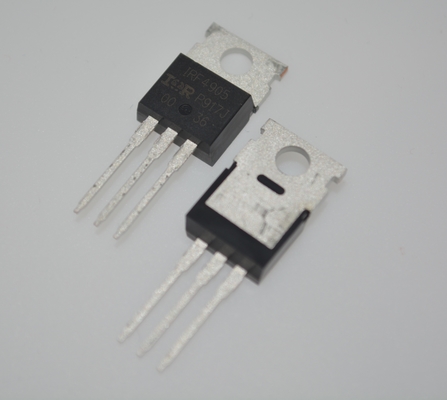

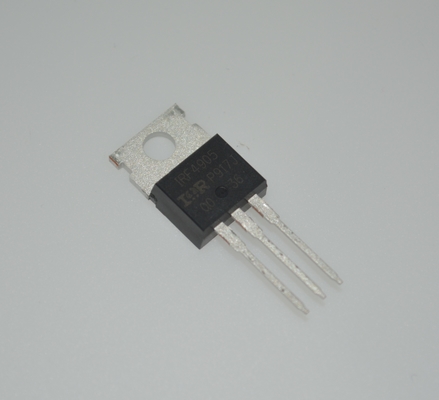

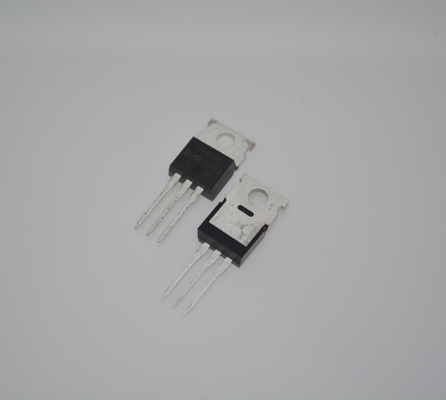

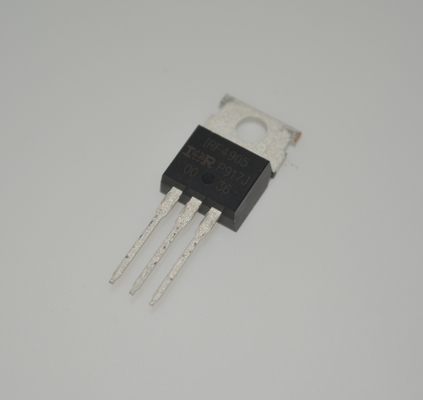

Рисунок продукта
