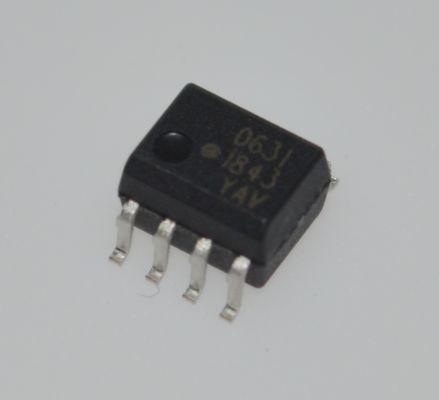

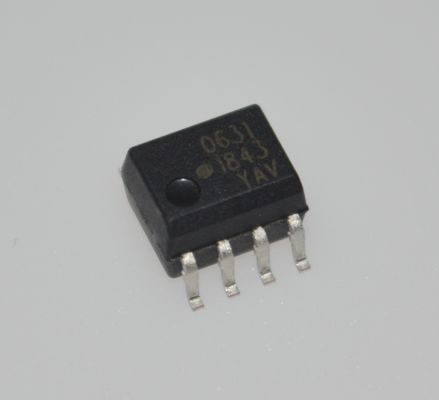

Ультракомпактный HCPL-0631-500E, высокий CMR 3,5 кВ/мкс, изоляция 10 кВ/мкс, низкий ток 1 мА, высокая температура 110°C, изоляция 5 кВ, высокая скорость 1 МБод, широкий Vcc 2,7-5,5 В, корпус SOIC-8
Атрибуты продукта
| Атрибут |
Значение |
| Функция |
Повышение, понижение |
| Конфигурация выхода |
Положительный или отрицательный |
| Топология |
Понижающий, повышающий |
| Тип выхода |
Регулируемый |
| Количество выходов |
1 |
Особенности
- Минимум 15 кВ/мкс подавления синфазных помех (CMR) при VCM= 1 кВ для HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
- Высокая скорость: 10 МБод (типично)
- Совместимость с LSTTL/TTL
- Низкий входной ток: 5 мА
- Гарантированная производительность переменного и постоянного тока в промышленном температурном диапазоне: от -40°C до +85°C
- Доступны в корпусах DIP-8, SOIC-8, widebody
- Стробируемый выход (только для одноканальных продуктов)
- Сертификация безопасности
- Признан UL - 3750 В среднекв. в течение 1 минуты и 5000 В среднекв. в течение 1 минуты в соответствии с UL1577, одобрено CSA
- Одобрено IEC/EN/DIN EN 60747-5-5 с различными рейтингами VIORM
Применения
- Изолированный линейный приемник
- Интерфейсы компьютерной периферии
- Интерфейсы микропроцессорных систем
- Цифровая изоляция для преобразования A/D, D/A
- Импульсный источник питания
- Изоляция входа/выхода приборов
- Устранение контура заземления
- Замена импульсного трансформатора
- Изоляция силовых транзисторов в приводах двигателей
- Изоляция высокоскоростных логических систем
Описание
Broadcom® 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 - это оптопары, сочетающие в себе светодиод GaAsP и интегрированный фотодетектор с высоким усилением. Вход разрешения позволяет стробировать детектор. Выход ИС детектора представляет собой транзистор с открытым коллектором и зажимом Шоттки. Внутренний экран обеспечивает гарантированную спецификацию помехоустойчивости в синфазном режиме до 15 000 В/мкс при Vcm = 1000 В.
Эта уникальная конструкция обеспечивает максимальную изоляцию цепи переменного и постоянного тока, сохраняя при этом совместимость с TTL. Рабочие параметры оптопары переменного и постоянного тока гарантированы от -40°C до +85°C, что обеспечивает бесперебойную работу системы.
Технические характеристики
| Категория |
Изоляторы, Оптопары, оптоизоляторы, Оптоизоляторы с логическим выходом |
| Производитель |
Broadcom Limited |
| Серия |
- |
| Упаковка |

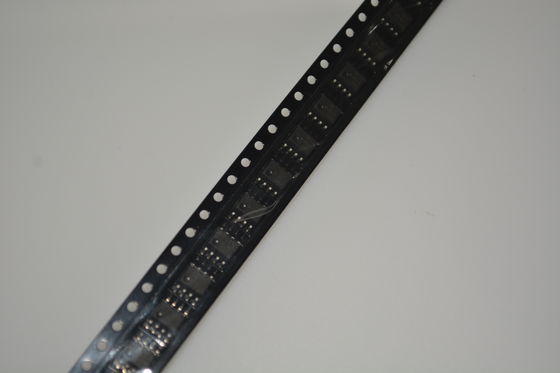

Лента и катушка (TR), отрезная лента (CT), Digi-Reel® |
| Статус детали |
Активный |
| Количество каналов |
2 |
| Входы - Сторона 1/Сторона 2 |
2/0 |
| Напряжение - изоляция |
3750 В среднекв. |
| Помехоустойчивость в синфазном режиме (мин.) |
10 кВ/мкс |
| Тип входа |
Постоянный ток |
| Тип выхода |
Открытый коллектор, зажим Шоттки |
| Ток - выход / канал |
50 мА |
| Скорость передачи данных |
10 МБод |
| Задержка распространения tpLH / tpHL (макс.) |
100 нс, 100 нс |
| Время нарастания / спада (тип.) |
24 нс, 10 нс |
| Напряжение - прямое (Vf) (тип.) |
1,5 В |
| Ток - прямой постоянный (If) (макс.) |
15 мА |
| Напряжение - питание |
4,5 В ~ 5,5 В |
| Рабочая температура |
-40°C ~ 85°C |
| Тип монтажа |
Поверхностный монтаж |

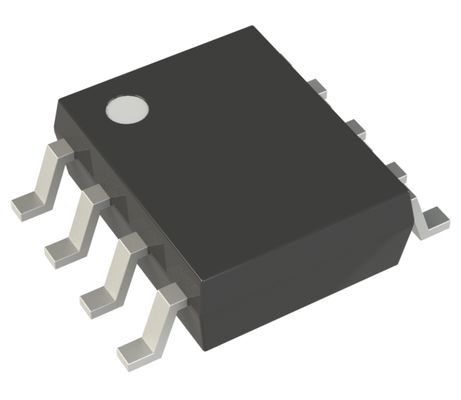

| Корпус / корпус |
8-SOIC (0,154", ширина 3,90 мм) |
| Корпус устройства поставщика |
8-SO Tall |
| Базовый номер продукта |
HCPL-0631 |
Чертеж
