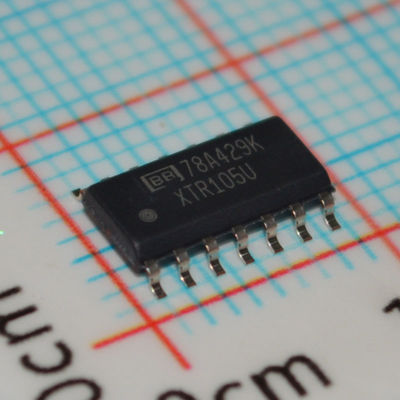

XTR105U Прецизионный передатчик токовой петли 4-20 мА с линеаризацией возбуждения датчика RTD, двухпроводное подключение, регулятор 5 В, соответствие 60 В, точность 0,1% и широкий диапазон питания 7,5-36 В в корпусе SO-14

XTR105U Прецизионный передатчик токовой петли 4-20 мА с линеаризацией возбуждения RTD-датчика, двухпроводная работа, регулятор 5 В, соответствие 60 В, точность 0,1% и широкий диапазон питания 7,5-36 В в корпусе SO-14

andnbsp;

Особенности

andbull; Низкая не скорректированная погрешность

andbull; Два прецизионных источника тока: по 800 мкА каждый

andbull; Линеаризация

andbull; Двух- или трехпроводная работа RTD

andbull; Низкий дрейф смещения: 0,4 мкВ/°C

andbull; Низкий уровень шума выходного тока: 30 нАпп

andbull; Высокий PSR: минимум 110 дБ

andbull; Высокий CMR: минимум 86 дБ

andbull; Широкий диапазон питания: от 7,5 В до 36 В

andbull; Корпуса: DIP-14 и SO-14

andnbsp;

Применения

andbull; Полевой передатчик и датчик

andbull; Автоматизация производства

andbull; Совместимость с модемом HART

andbull; Датчики температуры и давления

andbull; Управление промышленными процессами

andbull; Удаленный сбор данных SCADA

andbull; Двухпроводная токовая петля 4-20 мА

andbull; Усилитель напряжение-ток

andnbsp;

Описание

XTR105 - это монолитный двухпроводной передатчик тока 4 мА-20 мА с двумя прецизионными источниками тока. Это устройство обеспечивает полное возбуждение тока для платиновых RTD-датчиков температуры и мостов, измерительных усилителей и схем выходного тока в одной интегральной схеме.

Универсальная схема линеаризации обеспечивает коррекцию 2-го порядка для RTD, обычно достигая улучшения линейности в 40:1.

Усиление измерительного усилителя может быть настроено для широкого диапазона измерений температуры или давления. Общая не скорректированная погрешность полного передатчика тока достаточно низка, чтобы позволить использовать его без регулировки во многих приложениях. Это включает в себя дрейф нулевого выходного тока, дрейф диапазона и нелинейность. XTR105 работает при напряжениях питания петли до 7,5 В.

XTR105 доступен в корпусах DIP-14 и SO-14 для поверхностного монтажа и рассчитан на промышленный температурный диапазон от -40°C до +85°C.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
