TPS560200DBVR 3,3 В 0,6 А Синхронный понижающий преобразователь с КПД 95% Входное напряжение 4,5-17 В Частота 1,2 МГц Эко-режим Внутренняя компенсация Мягкий запуск и тепловая защита в корпусе SOT-23

TPS560200DBVR 3,3 В 0,6 А синхронный понижающий преобразователь с КПД 95%, входным напряжением 4,5-17 В, частотой 1,2 МГц, режимом Eco-mode, внутренней компенсацией, плавным пуском и тепловой защитой в корпусе SOT-23

andnbsp;

Особенности

andbull; Интегрированные монолитные MOSFET-транзисторы 0,95-andOmega; (верхний ключ) и 0,33 andOmega; (нижний ключ)

andbull; Непрерывный выходной ток 500 мА

andbull; Диапазон выходного напряжения: от 0,8 В до 6,5 В

andbull; Опорное напряжение 0,8 В с точностью andplusmn;1,3% в диапазоне температур

andbull; Auto-Skip Advanced Eco-Modeandtrade; для высокой эффективности при малых нагрузках

andbull; D-CAP2andtrade;Mode обеспечивает быструю переходную характеристику

andbull; Не требуется внешняя компенсация

andbull; Частота переключения 600 кГц

andbull; Внутренний плавный пуск 2 мс

andbull; Безопасный запуск в предварительно смещенное VOUT

andbull; Тепловое отключение

andbull; Диапазон рабочих температур перехода от -40anddeg;C до 125anddeg;C

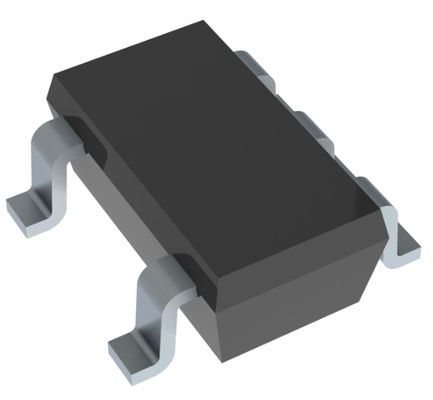

andbull; Доступен в 5-контактном корпусе SOT-23

andnbsp;

Применения

andbull; Set Top Boxes (ТВ-приставки)

andbull; Модемы

andbull; DTB (цифровые телевизионные приставки)

andbull; ASDL (асимметричные цифровые абонентские линии)

andnbsp;

Описание

TPS560200 - это 17-вольтовый, 500-мА, малопотребляющий, адаптивный синхронный понижающий преобразователь с режимом D-CAP2 с интегрированными MOSFET-транзисторами в простом в использовании 5-контактном корпусе SOT-23.

TPS560200 позволяет разработчикам систем завершить линейку различных регуляторов шины питания конечного оборудования с экономичным решением с небольшим количеством компонентов и низким током покоя. Основной контур управления устройства использует режим управления D-CAP2, который обеспечивает быструю переходную характеристику без внешних компонентов компенсации. Адаптивное управление временем включения поддерживает плавный переход между режимом PWM при более высоких нагрузках и расширенным режимом Eco Mode при малых нагрузках.

TPS560200 также имеет запатентованную схему, которая позволяет устройству адаптироваться как к выходным конденсаторам с низким эквивалентным последовательным сопротивлением (ESR), таким как POSCAP или SP-CAP, так и к керамическим конденсаторам со сверхнизким ESR. Устройство работает от входного напряжения VIN от 4,5 В до 17 В. Выходное напряжение можно запрограммировать в диапазоне от 0,8 В до 6,5 В. Устройство также имеет фиксированное время плавного пуска 2 мс. Устройство доступно в 5-контактном корпусе SOT-23.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
