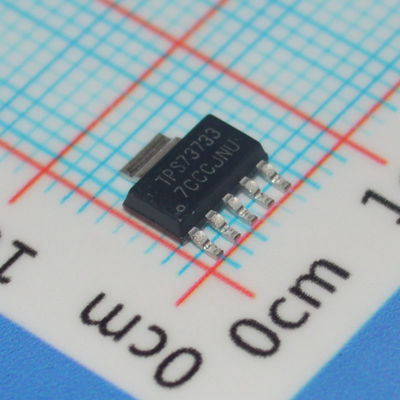

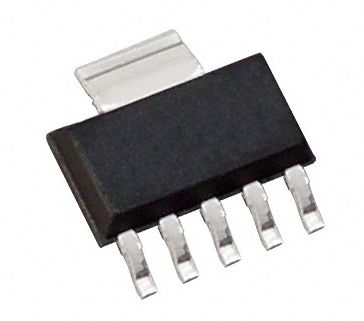

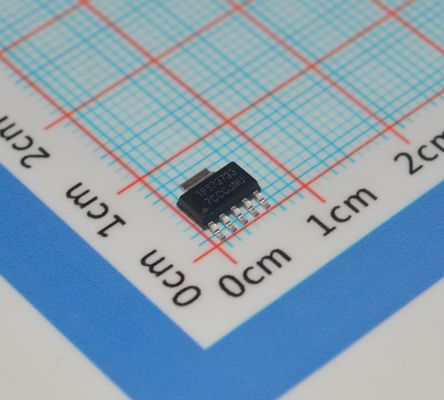

TPS73733DCQ 3.3V 1A Ультранизкий шум (30μVRMS) LDO с высоким PSRR (75dB) 1% Точность Низкий отказ (310mV) Установка подставки Стабильная с 1μF Керамической защитой от тока/теплового тока в пакете TO-263

TPS73733DCQ 3,3 В 1 А Сверхнизкий шум (30 мкВ RMS) LDO с высоким PSRR (75 дБ) 1% точностью, низким падением напряжения (310 мВ), выводом Enable, стабильным с керамическим конденсатором 1 мкФ, защита от тока/перегрева в корпусе TO-263

andnbsp;

Особенности

andbull; Стабилен с выходным конденсатором 1 мкФ или больше

andbull; Диапазон входного напряжения: от 2,2 В до 5,5 В

andbull; Сверхнизкое падение напряжения – устаревшая кремниевая технология: 130 мВ типично при 1 А – новая кремниевая технология: 122 мВ типично при 1 А

andbull; Отличная переходная характеристика по нагрузке — даже с выходным конденсатором всего 1 мкФ

andbull; NMOS-топология обеспечивает низкий обратный ток утечки

andbull; Начальная точность: 1%

andbull; Общая точность по линии, нагрузке и температуре – устаревшая кремниевая технология: 3% – новая кремниевая технология: 1,5%

andbull; Типичный ток покоя менее 20 нА в режиме отключения

andbull; Тепловое отключение и ограничение тока для защиты от неисправностей

andbull; Доступны версии с несколькими выходными напряжениями: – Регулируемый выход: от 1,20 В до 5,5 В – Пользовательские выходы доступны с использованием заводского программирования на уровне корпуса

andnbsp;

Применения

andbull; Регулирование в точке нагрузки для DSP, FPGA и микропроцессоров

andbull; Пострегулирование для импульсных источников питания

andbull; Портативное оборудование и оборудование с батарейным питанием

andnbsp;

Описание

Линейный регулятор напряжения с низким падением напряжения (LDO) TPS737 использует NMOS-транзистор в конфигурации повторителя напряжения. Эта топология относительно нечувствительна к значению и ESR выходного конденсатора, что позволяет использовать широкий спектр конфигураций нагрузки. Переходная характеристика по нагрузке отличная, даже с небольшим керамическим выходным конденсатором 1 мкФ. NMOS-топология также обеспечивает очень низкое падение напряжения.

TPS737 использует усовершенствованный BiCMOS-процесс для обеспечения высокой точности при очень низком падении напряжения и низком токе земли. Устройства, использующие новейший технологический процесс, имеют обновленный дизайн с новой кремниевой технологией на новейшей технологической платформе TI. Потребляемый ток в отключенном состоянии составляет менее 20 нА и предназначен для портативных устройств. Это устройство защищено тепловым отключением и ограничением тока со сложением.

Для применений, требующих более высокой точности выходного напряжения, рассмотрите LDO-регулятор напряжения с низким падением напряжения TPS7A37 от TI с общей точностью 1% и током 1 А.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
