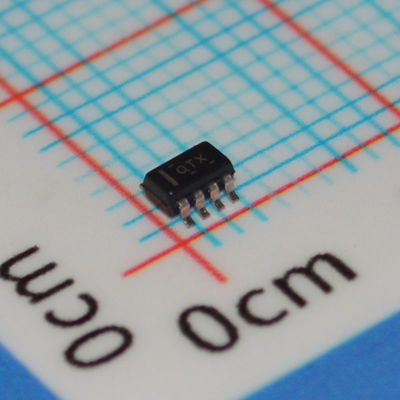

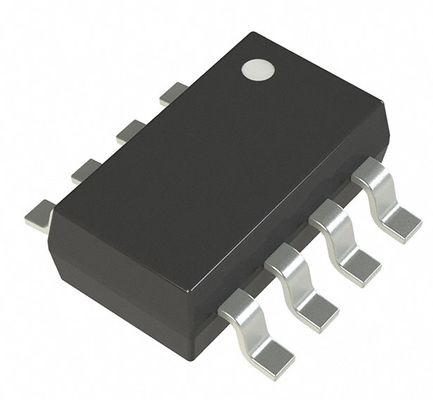

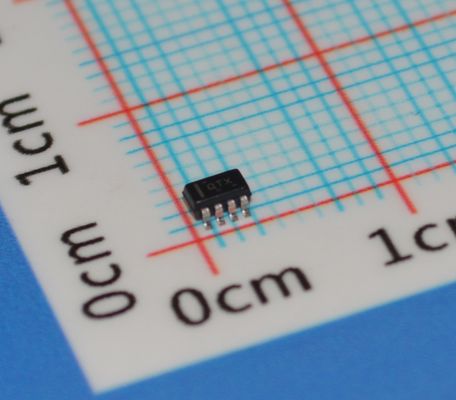

TPS62120DCNR 3.3V 1.5A Step-Down Converter с 95% эффективностью 3.1-17V Входной режим экономии мощности 100% рабочий цикл Внутренняя компенсация мягкий старт и тепловое отключение в пакете SOT-23

TPS62120DCNR 3.3V 1.5A Step-Down Converter с 95% эффективностью 3.1-17V Входной режим экономии мощности 100% рабочий цикл Внутренняя компенсация мягкий старт и тепловое отключение в пакете SOT-23

иnbsp;

Особенности

andbull; Широкий диапазон входного напряжения: от 2 до 15 В 1

и быка; до 96%эффективность

ибуль; режим энергосбережения с 11-микро;

иbull; выходный ток 75 мА

andbull; диапазон выходной напряженности: от 1,2 В до 5,5 В

иbull; частота переключения до 800 кГц

andbull; Синхронный преобразователь, без внешнего выпрямителя

иbull; LowOutput Ripple напряжение

и бык; 100%Цикл работы для наименьшего отставания

иbull; Small SOT 8-Pin (TPS62120) и 2-mm andtimes; 2-mm DFN 6-Pin (TPS62122) Пакет

и бык; Внутренний мягкий старт

andbull; Power Good Open Drain Output (TPS62120) - мощность хорошего открытого отвода (TPS62120)

andbull; Открытый отвод для выпуска (TPS62120)

и быка; 2,5-В Взрослые и 1,85-В Падающие пороги UVLO

иnbsp;

Заявления

иbull; LowPower RF приложения

иbull; Ультра низкомощные микропроцессоры

и быка; Сбор энергии

Промышленное измерение

иnbsp;

Описание

Устройство TPS6212x представляет собой высокоэффективный синхронный степ-даун преобразователь постоянного тока в постоянный ток, оптимизированный для применения с низкой мощностью.Устройство поддерживает выход до 75 мА тока и позволяет использовать крошечные внешние индукторы и конденсаторы.

Широкий диапазон рабочего входного напряжения от 2 до 15 В поддерживает сбор энергии, аккумуляторные и 9-В или 12-В линейные приложения.

С его передовой схемой управления истерикой, преобразователь обеспечивает энергосберегающий режим работы.При легких нагрузках преобразователь работает в режиме модуляции частоты импульса (PFM) и автоматически переходит в режим модуляции ширины импульса (PWM) при более высоких токах нагрузкиРежим энергосбережения обеспечивает высокую эффективность на протяжении всего диапазона нагрузки.Схема гистерического управления оптимизирована для низкого выходного волнового напряжения в режиме PFM, чтобы свести к минимуму выходный шумУстройство потребляет только 10 микроэлектрических токов от VIN в режиме PFM.

В режиме отключения устройство выключено.

В TPS62120 доступен выходной сигнал с открытым отводом мощности, который указывает, когда выходное напряжение регулируется.

TPS62120 имеет дополнительный пин SGND, который подключается к GND в режиме отключения.

TPS6212x работает в диапазоне свободной температуры воздуха от 40°C до 85°C. TPS62120 доступен в небольшом 8-прикосновном пакете SOT-23, а TPS62122 - в пакете 2 мм;Пакет DFN 2 мм с 6 булавками.

иnbsp;

Информация

иnbsp;

Рисунок
