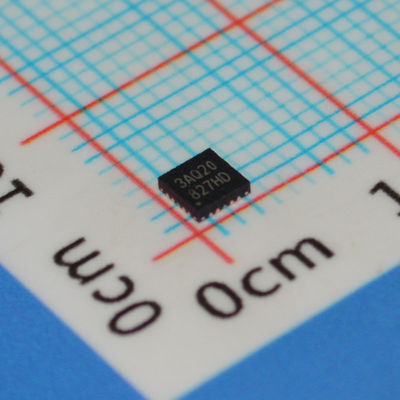

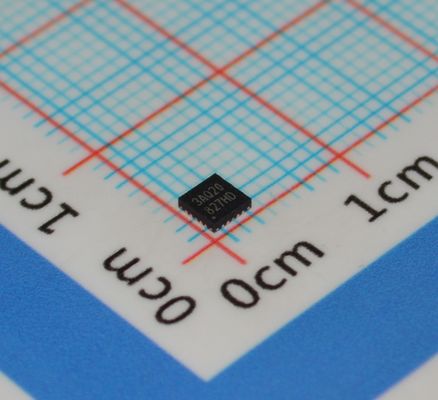

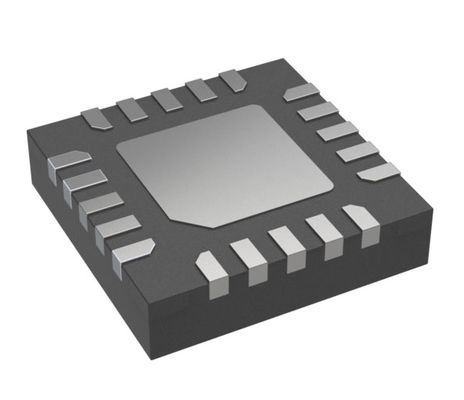

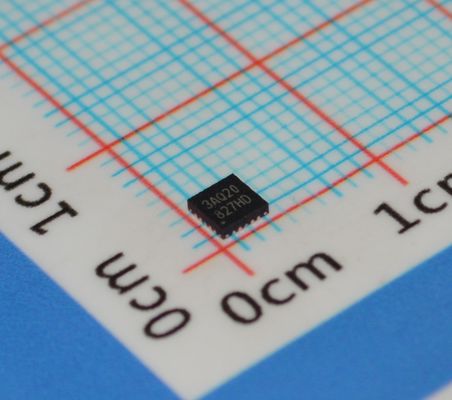

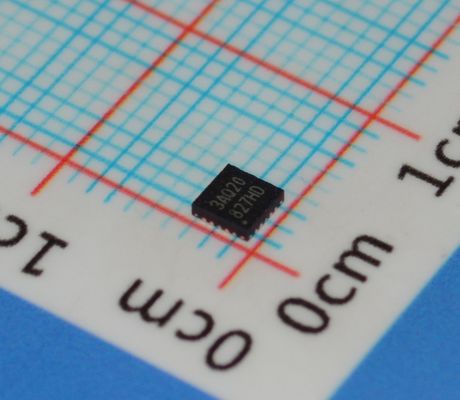

N76E003AQ20 20 МГц микроконтроллер на базе 8051 с 18 КБ флэш-памяти, 1 КБ SRAM, 12-битным АЦП, 16 ШИМ, UART/SPI/I²C, работающий при напряжении 2,4 В - 5,5 В в 20-выводном корпусе TSSOP

N76E003AQ20 20MHz 8051-based MCU с 18KB Flash 1KB SRAM 12-битный ADC 16 PWM UART/SPI/Iandsup2;C 2.4V-5.5V Операция в 20-пинном пакете TSSOP

иnbsp;

СТРАНИЦЫ
Процессор:
Полностью статический 8-битный высокопроизводительный микроконтроллер CMOS на базе 1T 8051.

Комплект инструкций полностью совместим с MCS-51.

Перерыв на 4-м уровне приоритета.

Двойные указатели данных (DPTR).

Работа:
Широкое напряжение питания от 2,4 В до 5,5 В.

Широкая рабочая частота до 16 МГц

Промышленный температурный класс: от -40°C до +105°C

Память:
До 18 тыс. байтов APROM для пользовательского кода.

Конфигурируемые 4K / 3K / 2K / 1K / 0K байты LDROM, которые обеспечивают гибкость для разработки пользователем кода загрузки.

Флэш-память накопилась со страницами по 128 байтов каждая.

Встроенный в приложение программируемый (lAP).

Кодовый замок для безопасности.
256 байтов оперативной памяти на чипе.

Дополнительные 768 байтов вспомогательной оперативной памяти на чипе (XRAM), доступ к которой осуществляется с помощью инструкции MOVX.

Можно выбрать один 16-разрядный таймер 2 с трехканальным модулем захвата ввода и 9 входными булавками.

Один 16-битный автоматический таймер 3, который может быть источником часов скорости передач UARTS

Один 16-битный PWM счетчик прерывания для таймера.
Один программируемый Watchdog Timer (WDT) с помощью специального внутреннего источника 10 кГц.

Один специальный самопробуждающийся таймер (WKT) для самопробуждения в режимах с пониженной мощностью.
Два полнодуплексных порта UART с обнаружением ошибок кадра и автоматическим распознаванием адресов.

Один порт SPl с режимами master и slave, до 8 Мбит/с при системе с частотой 16 МГц.
Одна шина I&39;C с режимами master и slave, скорость передачи данных до 400 кбит/с.

Три пары, шесть каналов выхода модулятора ширины импульса (PWM), 10 выходных булав можно выбрать., до 16-разрядной разрешения, с различными режимами и функцией Fault Brake для управления двигателем.

Восемь каналов прерывания кнопки, разделенных для всех портов l / 0, с переменной конфигурацией обнаружения краев / уровней.

Один 12-разрядный ADC, скорость преобразования до 500 ксп, аппаратное сравнивание и результат преобразования облегчают управление двигателем.

Управление энергией:
Два режима снижения мощности: режим бездействия и режим отключения питания.

Монитор питания:
Определение выключения (BOD) с доступным режимом низкой мощности, выбор 4-х уровней, возможности прерывания или перезагрузки.

Перезагрузка питания ((POR)

Сильный иммунитет к ESD и EFT.

Инструменты развития:
Nuvoton On-Chip-Debugger (OCD) с KElLandquot иquot средой разработки.

Программист Nuvoton в схеме (lCP).
Nuvoton в системе программирования (ISP) через UART

иnbsp;

Описание

N76E003 представляет собой встроенный 8-битный микроконтроллер высокой производительности типа флэш на базе 1T 8051.

N76E003 содержит до 18K байтов основного флэша под названием APROM, в котором содержится пользовательский код.который позволяет обновлять на чипе прошивку. lAP также позволяет настроить любой блок массива пользовательского кода для использования в качестве ненапрямых хранилищ данных, которые записываются lAP и читаются инструкцией lAP или MOVC.Есть дополнительная флэшка под названием LDROM, в котором обычно содержится код загрузки для выполнения внутрисистемного программирования (lSP).Flash позволяет программировать и читать в электронном виде с помощью параллельного писателя или программирования в схеме (lCP)После подтверждения кода, пользователь может заблокировать код для безопасности.

N76E003 обеспечивает богатые периферийные устройства, включая 256 байтов SRAM, 768 байтов вспомогательной оперативной памяти (XRAM), до 18 общих целей l/0, два 16-разрядных таймера / счетчика 0/1,один 16-битный таймер2 с трехканальным модулем захвата входных данных, один Watchdog Timer (wDT), один Self-Wake-up Timer (WKT), один 16-битный автоматический таймер для перезагрузки для общего назначения или генератора скорости передачи сигналов,два UART с обнаружением ошибок кадра и автоматическим распознаванием адресов, один SPl, один Land#39;C, пять улучшенных PWM выходных каналов, восьмиканальный общий перерыв для всех0, и один 12-битный ADC.Периферийные устройства оснащены 18 источниками с возможностью прерывания приоритета 4-х уровней.

N76E003 оснащен тремя источниками часов и поддерживает переключение на лету через программное обеспечение.и один внутренний точный осциллятор 16 МГц, который на фабрике настроен на +1% при комнатной температуре.N76E003 обеспечивает дополнительное наблюдение за питанием, такое как сброс питания и 4-уровневое обнаружение выключения, которое стабилизирует последовательность включения/выключения для высокой надежности системы.

Операция микроконтроллера N76E003 потребляет очень мало энергии с двумя экономичными режимами питания для снижения потребления энергии - режим безотказной работы и режим отключения питания, которые выбираются программным обеспечением.Идл режим выключает часы процессора, но позволяет продолжать работу периферийных устройств.Режим отключения питания останавливает все часы системы для минимального потребления энергии.который позволяет гибкость между производительностью исполнения и потреблением энергии.

С высокопроизводительным ядром процессора и богатыми хорошо спроектированными периферийными устройствами N76E003 выгодно для выполнения целей общего назначения, бытовой техники или системы управления двигателем.
