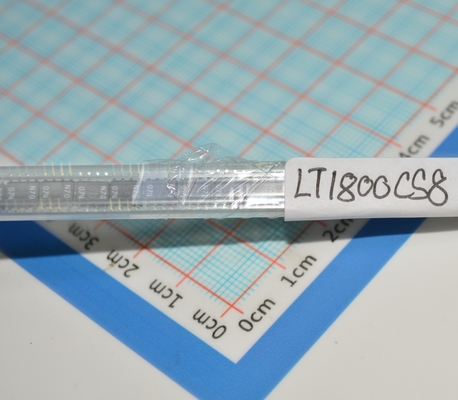

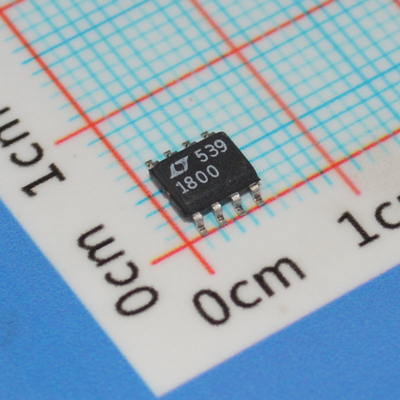

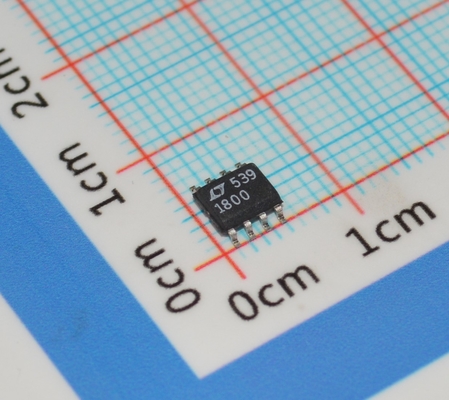

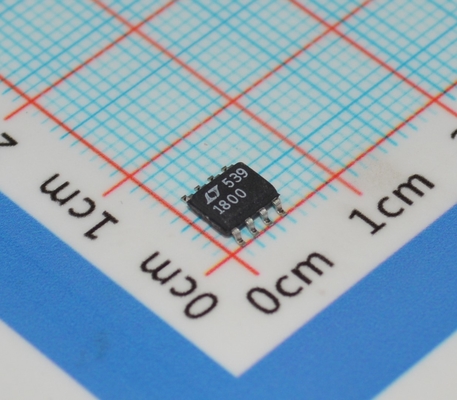

LT1800CS8#PBF Операционный усилитель (ОУ) 100 МГц полоса пропускания, скорость нарастания 450 В/мкс, шум 3.5 нВ/√Гц, питание 2.7-12.6 В, вход/выход rail-to-rail, 8-выводный SOIC, от -40°C до 85°C, низкое энергопотребление

LT1800CS8#PBF Операционный усилитель 100 МГц, полоса пропускания усиления 450 В/µс, скорость нарастания 3,5 нВ/√Гц, шум 2,7-12,6 В, питание от шины к шине, ввод/вывод, 8-контактный SOIC, от -40°C до 85°C, низкое энергопотребление

ОСОБЕННОСТИ

n Произведение коэффициента усиления на полосу пропускания: 80 МГц

n Диапазон синфазного входного сигнала включает обе шины

n Выходные колебания от шины к шине

n Низкий ток покоя: макс. 2 мА

n Напряжение смещения входа: макс. 350μВ

n Ток смещения входа: макс. 250 нА

n Низкий уровень шума по напряжению: 8,5 нВ/√Гц

n Скорость нарастания: 25 В/µс

n Подавление синфазного сигнала: 105 дБ

n Подавление напряжения питания: 97 дБ

n Усиление с разомкнутым контуром: 85 В/мВ

n Диапазон рабочих температур: –40°C to 85°C

n Доступны в 8-контактных корпусах SO и 5-контактных тонких корпусах Low Profi le (1 мм) ThinSOT™

ПРИМЕНЕНИЯ

n Низковольтная, высокочастотная обработка сигналов

n Управление А/Ц преобразователями

n Буферные усилители от шины к шине

n Активные фильтры

n Драйвер видеосигнала

ОПИСАНИЕ

LT®1800 - это маломощный, высокоскоростной операционный усилитель с входом и выходом от шины к шине с превосходными характеристиками по постоянному току. LT1800 отличается сниженным током питания, более низким напряжением смещения входа, более низким током смещения входа и более высоким усилением по постоянному току, чем другие устройства с сопоставимой полосой пропускания.

LT1800 имеет входной диапазон, включающий обе шины питания, и выход, который колеблется в пределах 20 мВ от любой шины питания, чтобы максимизировать динамический диапазон сигнала в приложениях с низким напряжением питания.

LT1800 сохраняет свои характеристики при напряжении питания от 2,3 В до 12,6 В и специфицирован при напряжении питания 3 В, 5 В и ±5 В. Входы могут управляться за пределами напряжений питания без повреждения или изменения фазы выхода.

LT1800 доступен в 8-контактном корпусе SO со стандартной разводкой выводов операционного усилителя и в 5-контактном корпусе TSOT-23. Для сдвоенных и счетверенных версий LT1800 см. техническое описание LT1801/LT1802. LT1800 можно использовать в качестве замены многих операционных усилителей для улучшения диапазона вход/выход и производительности.

ИНФОРМАЦИЯ

Чертеж
